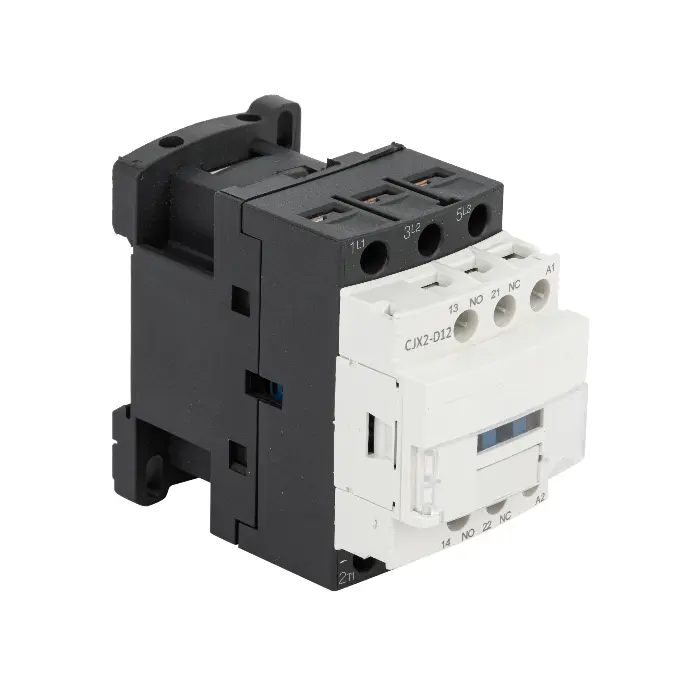

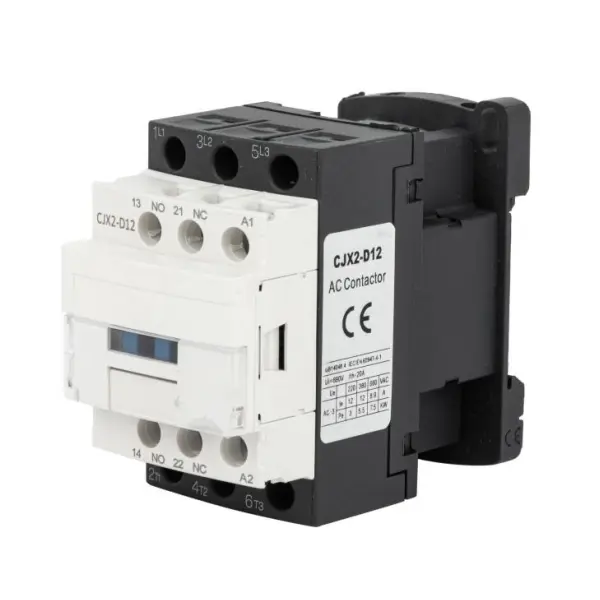

D Контактор

Model:LC1-D Series

Shanghai DADA Electric — надежный производитель, и у нас есть собственные бренды CDADA. Наш контактор D (серия LC1-D) сертифицирован по стандарту IEC 60947-4-1, 3P/4P, до 620 А, класс AC-3/AC-4. Широкий выбор напряжения катушки. Мы рекомендуем этот продукт для управления двигателями и промышленной автоматизации. Свяжитесь с нами для получения предложения.

Отправить запрос

Описание продукта

Спроектируйте надежное управление двигателем и переключение мощности с помощью контактора CDADA LC1-D серии D, высокопроизводительного контактора переменного тока, разработанного компанией Shanghai DADA Electric CO.,LTD в соответствии со стандартами IEC/EN 60947-4-1. Серия LC1-D, созданная для промышленных, коммерческих и инфраструктурных приложений, поддерживает 3-полюсные или 4-полюсные конфигурации с номинальным током от 9 А до 95 А (до 620 А в вариантах для тяжелых условий эксплуатации) и управляет трехфазными двигателями с короткозамкнутым ротором мощностью до 45 кВт (при 380–415 В, режим AC-3).

Оснащенный стандартными вспомогательными контактами 1НО+1НЗ, он легко интегрируется с тепловыми реле перегрузки для полной защиты двигателя. Благодаря вариантам катушки переменного или постоянного тока (24–600 В), категориям применения AC-3 и AC-4, а также прочной конструкции, рассчитанной на изоляцию 690 В, контактор CDADA D обеспечивает надежную работу в частых циклах пуска-останова, конвейерных системах, насосах, компрессорах и установках HVAC — даже в сложных условиях при температуре окружающей среды до 40 °C и высоте 2000 м над уровнем моря.

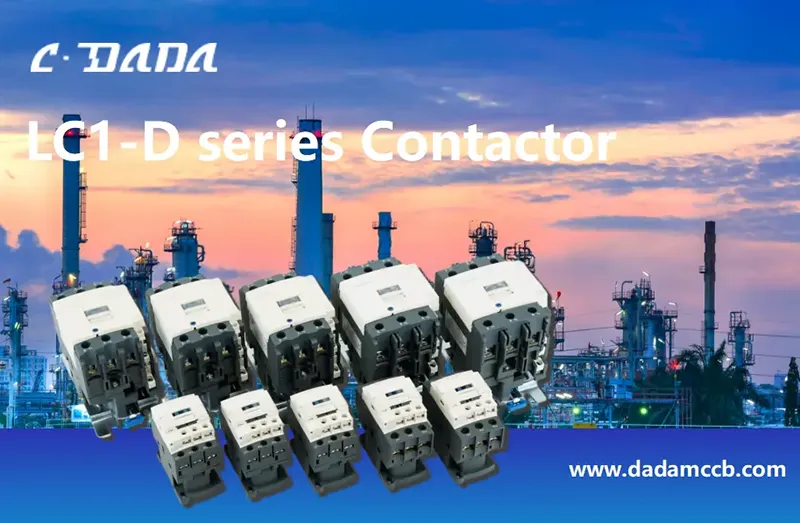

D Contactor

Ключевые характеристики

Серия: Контактор D

Бренд: CDADA | Производитель: Шанхай DADA Electric CO., LTD.

Стандарт: МЭК/EN 60947-4-1.

Сертификация: CE

Полюса: 3P или 4P (по выбору)

Номинальный рабочий ток (AC-3): 9–95 А (до 620 А в расширенном диапазоне)

Управление мощностью двигателя (AC-3):

380/415 В: 4 кВт – 45 кВт

660/690 В: до 45 кВт

Категории применения: AC-3 (короткозамкнутые двигатели), AC-4 (подключаемый и толчковый)

Номинальное напряжение изоляции: 690 В переменного тока

Температура окружающей среды: от –5°C до +40°C.

Высота: ≤ 2000 м

Монтаж: Вертикальная плоскость ±5°, категория монтажа III.

Вспомогательные контакты: 1НО + 1НЗ (стандартно для всех моделей)

Варианты катушек:

Катушки переменного тока: 24 В, 36 В, 48 В, 110 В, 127 В, 220 В, 240 В, 380 В, 415 В, 440 В, 480 В, 500 В, 600 В

Катушки постоянного тока: 24 В, 36 В, 48 В, 110 В, 220 В

Технический паспорт

Предметы		Модель	LC1-D09	LC1-D12	LC1-D18	LC1-D25	LC1-D32
Полюс			3/4	3/4	3/4	3/4	3/4
Вспомогательный контакт			1НО+1НЗ	1НО+1НЗ	1НО+1НЗ	1НО+1НЗ	1НО+1НЗ
Номинальный условный ток нагрева (А) AC-1			20	20	30	40	50
Номинальная эксплуатационная ток (А)	380/400В	АС-1 АС-4	9	12	18	25	32
	380/400В	АС-1 АС-4	3.5	5	7.7	8.5	12
	660/690В	АС-3 АС-4	6.6	8.9	12	18	21
	660/690В	АС-3 АС-4	1.5	2	3.8	4.4	7.5
Номинальное напряжение изоляции (В переменного тока)			690	690	690	690	690
Мощность контролируемого 3-фазный двигатель с коробкой (AC-3)	кВт	220/230 В переменного тока 380/415 В переменного тока 660/690 В переменного тока	2.2	3	4	5.5	7.5
			4	5.5	7.5	11	15
			5.5	7.5	10	15	18.5
Катушка переменного тока (В)			24, 36, 48, 110, 127, 220, 240, 380, 415, 440, 480, 500, 600
Катушка постоянного тока (В)			24, 36, 48, 110, 220

Предметы		Модель	LC1-D40	LC1-D50	LC1-D65	LC1-D80	LC1-D95
Полюс			3/4	3/4	3/4	3/4	3/4
Вспомогательная цепь Cat:AC-15, Ue=4 15 В le=0,95 А Ith=10 А			1НО+1НЗ	1НО+1НЗ	1НО+1НЗ	1НО+1НЗ	1НО+1НЗ
Номинальный условный ток нагрева (А) AC-1			60	80	80	110	110
Номинальная эксплуатационная ток (А)	380/400В	АС-3 АС-4	40	50	65	80	95
	380/400В	АС-3 АС-4	18.5	24	28	37	44
	660/690В	АС-3 АС-4	34	39	42	49	49
	660/690В	АС-3 АС-4	9	12	14	17.3	21.3
Номинальное напряжение изоляции (В переменного тока)			690	690	690	690	690
Мощность контролируемого 3-фазный двигатель с коробкой (AC-3)	КВт	220/230 В переменного тока 380/415 В переменного тока 660/690 В переменного тока	11	15	18.5	22	25
			18.5	22	30	37	45
			30	37	37	45	45
Катушка переменного тока (В)			24, 36, 48, 110, 127, 220, 240, 380, 415, 440, 480, 500, 600
Катушка постоянного тока (В)			24, 36, 48, 110, 220

Предметы			Модель		LC1-D115		LC1-D150		LC1-D170		LC1-D205		LC1-D245
Полюс					3		3		3		3/4		3/4
Номинальный условный ток нагрева (А) AC-1					200		200		200		275		280
Номинальная эксплуатационная ток (А)	380/400В		АС-3 АС-4		115		150		170		205		245
					50		65		70		75		85
	660/690В		АС-3 АС-4		70		90		100		108		115
					25		32		35		38		40
Номинальное напряжение изоляции (В переменного тока)					690		690		690		690		690
Мощность контролируемого 3-фазный двигатель с коробкой (AC-3)	кВт		380/415 В переменного тока 660/690 В переменного тока		55		75		75		90		110
					80		100		100		110		140
Катушка переменного тока (В)					110, 127, 220, 240, 380, 415, 440, 480, 500, 600
Предметы				Модель		LC1-D300		LC1-D410		LC1-D475		LC1-D620
Полюс						3/4		3/4		3/4		3/4
Номинальный условный ток нагрева (А) AC-1						360		430		580		850
Номинальная эксплуатационная ток (А)		380/400В		АС-3 АС-4		300		410		475		620
						124		150		185		188
		660/690В		АС-3 АС-4		190		235		290		360
						60		72		85		170
Номинальное напряжение изоляции (В переменного тока)						690		690		690		690
Мощность управляемого 3-фазного двигатель с коробкой (AC-3)		кВт		380/415 В переменного тока 660/690 В переменного тока		160		200		250		335
						220		280		330		450
Катушка переменного тока (В)						110, 127, 220, 240, 380, 415, 440, 480, 500, 600

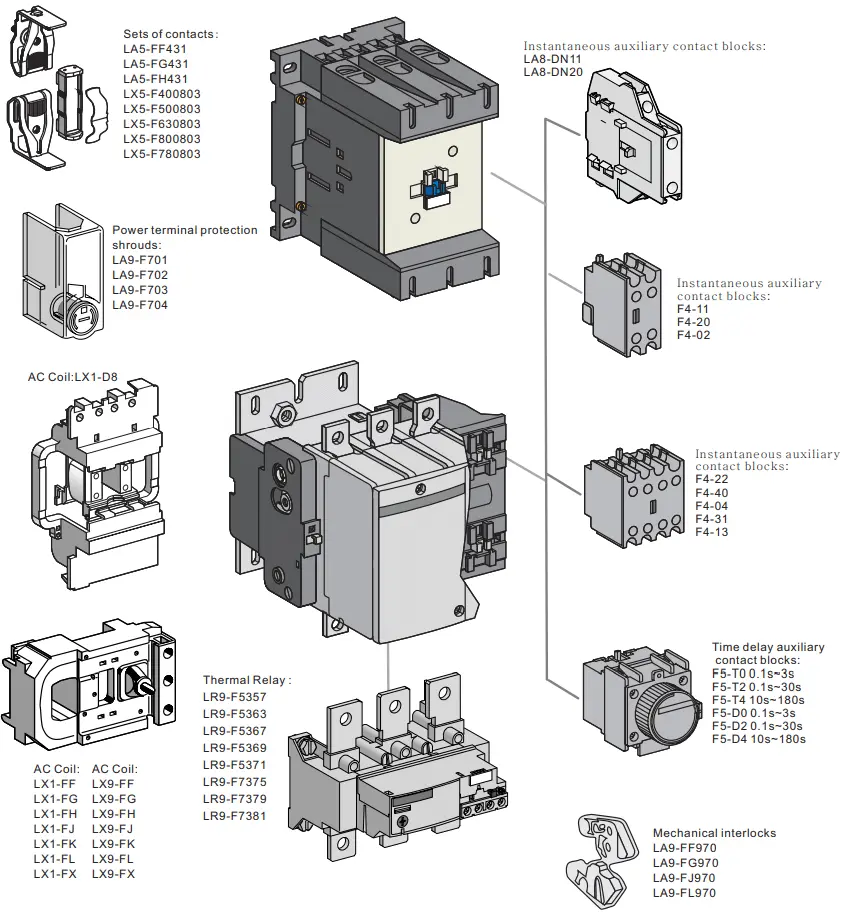

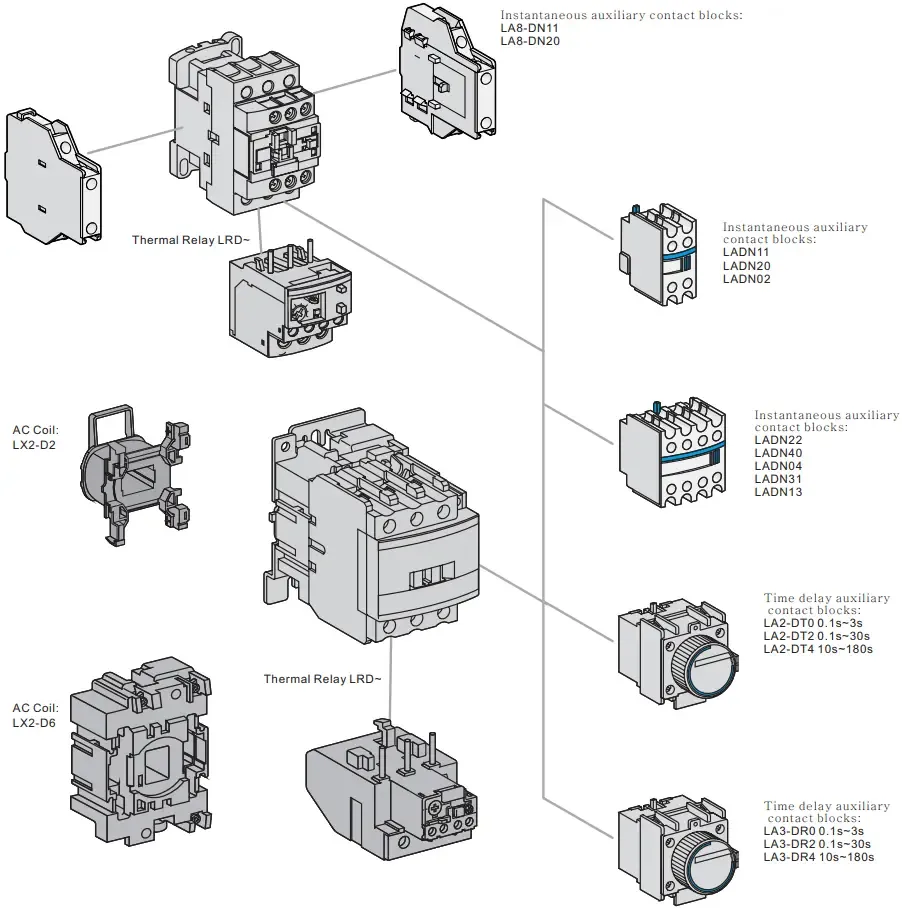

Аксессуары

D Contactor

Почему стоит выбрать контактор CDADA D?

★ Настоящее соответствие IEC

Разработан и протестирован в соответствии со стандартом IEC/EN 60947-4-1, что обеспечивает глобальное признание и совместимость.

★ Решение для полного управления двигателем

В сочетании с тепловыми реле перегрузки CDADA для комплектных пускателей электродвигателей — перегрузка + короткое замыкание + изоляция.

★ Широкая гибкость по напряжению

Выбирайте одно из 13 напряжений переменного и 5 постоянного тока — идеально подходит для глобальных проектов или панелей со смешанным напряжением.

★ Прочность для тяжелых условий эксплуатации

Поддерживает режим AC-4 (частое переключение/затыкание) — идеально подходит для кранов, лифтов и конвейеров.

★ Интеграция Plug-and-Play

Стандартные вспомогательные контакты 1НО+1НЗ обеспечивают простую блокировку, передачу сигналов или обратную связь с ПЛК.

★ Надежность промышленного уровня

Протестировано на высокую электрическую стойкость, низкое контактное сопротивление и стабильное гашение дуги, что сводит к минимуму время простоя.

★ Наши ключевые преимущества: 1) Полная международная сертификация, 2) Широкие возможности OEM/ODM, 3) Высокое соотношение цены и качества, 4) Надежная крупномасштабная производственная мощность, 5) Обширный опыт экспорта.

D Contactor

★ Наша продукция успешно экспортируется в Юго-Восточную Азию, на Ближний Восток, в Южную Америку, Африку, Европу и страны СНГ, уделяя особое внимание рынкам «Пояса и пути».

D Contactor

Типичные применения

D Contactor Пускатели двигателей: Насосы, вентиляторы, компрессоры, миксеры

D Contactor Системы HVAC: управление чиллерами и вентиляторами

D Contactor Промышленная автоматизация: конвейерные линии, упаковочные машины

D Contactor Управление зданием: Управление лифтами, освещением рядов.

D Contactor Энергетика и вода: очистка сточных вод, ирригационные системы

Часто задаваемые вопросы

В1: Что означает «контактор D»?

A1: «D» относится к обозначению серии (LC1-D), используемому во всем мире для этой модульной стандартизированной платформы контакторов переменного тока. Это не техническая классификация, но она широко известна в панельном строительстве благодаря совместимости с такими аксессуарами, как реле перегрузки и механические блокировки.

В2: В чем разница между обязанностями AC-3 и AC-4?

А2:

● AC-3: Нормальный запуск/остановка короткозамкнутых двигателей (например, насосов, вентиляторов). Меньше стресса.

● AC-4: Частые засоры, медленное движение или реверс (например, краны, подъемники). Более высокое электрическое напряжение → требует более надежных контактов. → CDADA LC1-D рассчитан на оба варианта, что делает его универсальным.

В3: Могу ли я использовать этот контактор без реле перегрузки?

A3: Не рекомендуется для моторных нагрузок. Контактор только переключает питание — от перегрузок он не защищает. Для обеспечения безопасности двигателя всегда используйте тепловое или электронное реле перегрузки.

В4: Доступны ли 4-полюсные версии?

А4: Да! Все модели LC1-D поддерживают конфигурации 3P или 4P, что идеально подходит для приложений с нейтральным переключением или 4-проводных систем.

В5: Почему стоит выбрать CDADA вместо других контакторов серии D?

A5: CDADA предлагает:

● Подлинное соответствие стандарту IEC 60947-4-1 и протоколам испытаний.

● Расширенный диапазон напряжения катушки (включая 415 В, 480 В, 600 В на экспорт).

● Стабильное качество благодаря контактам и дугогасительным камерам из серебряного сплава.

● Цены, дружественные OEM-производителям, и быстрая обработка образцов.

● Глобальные сертификаты (CE) и документация на английском языке.
