Автоматический выключатель в литом корпусе фиксированного типа

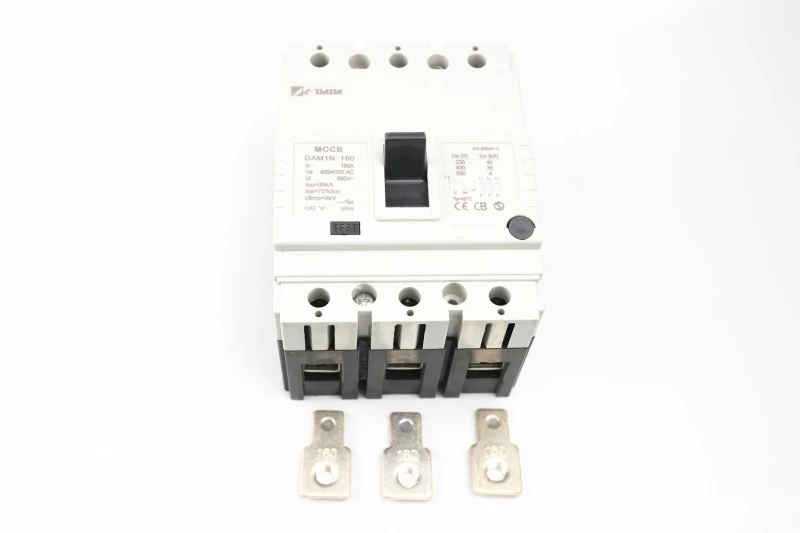

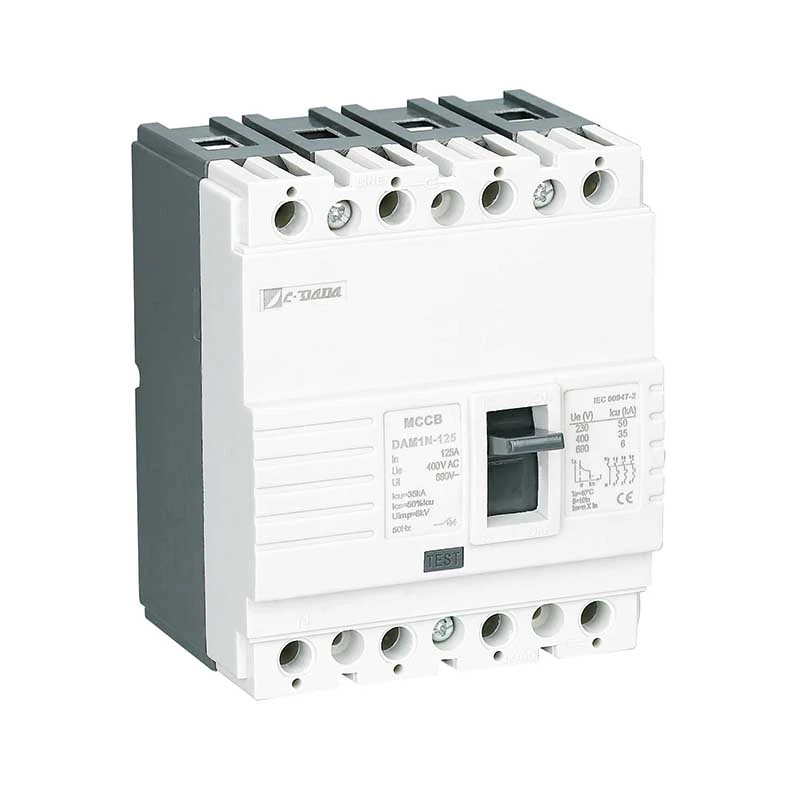

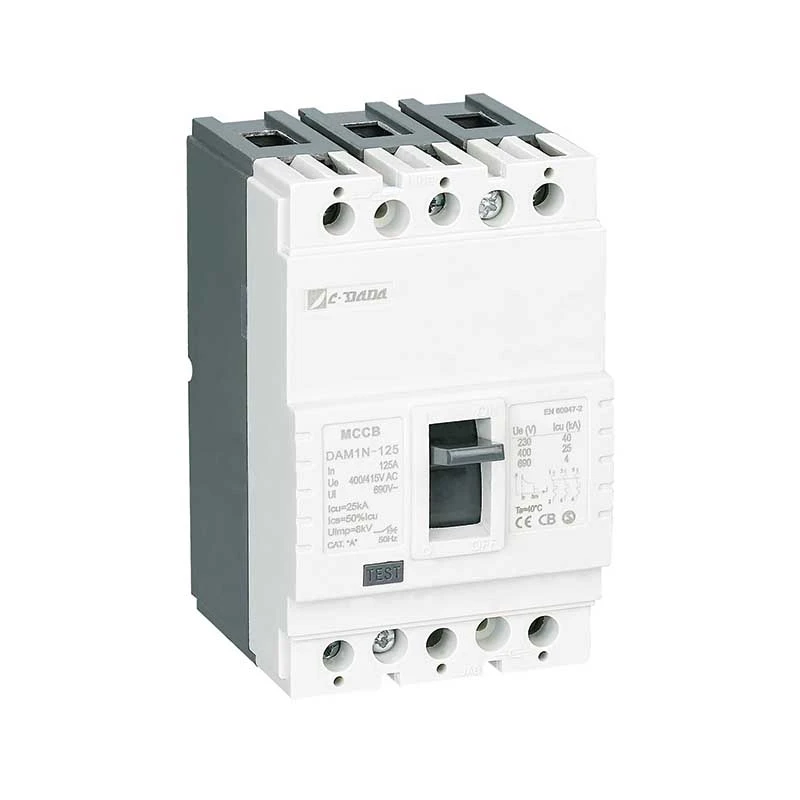

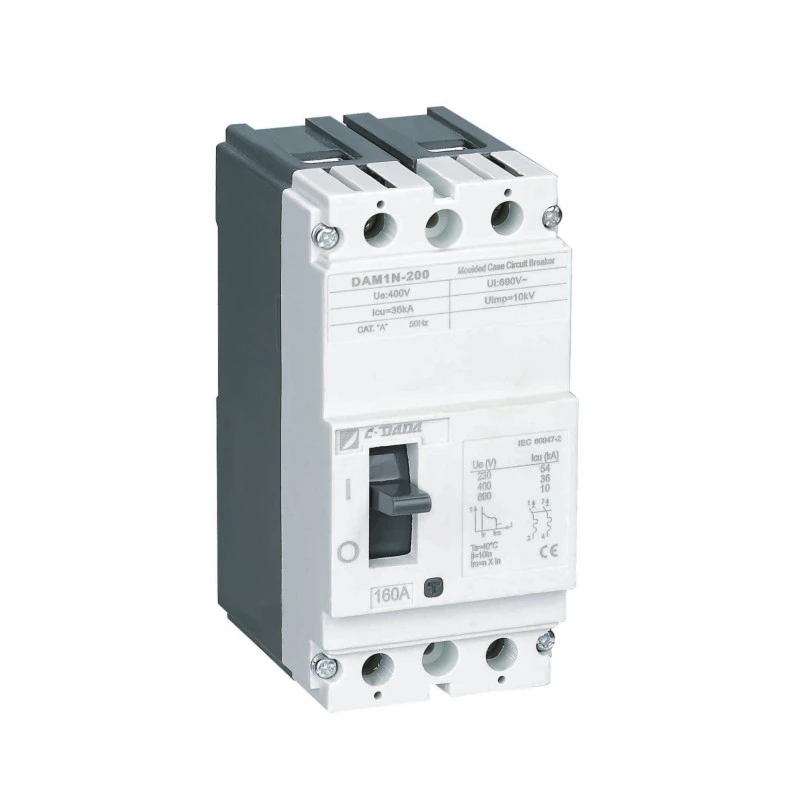

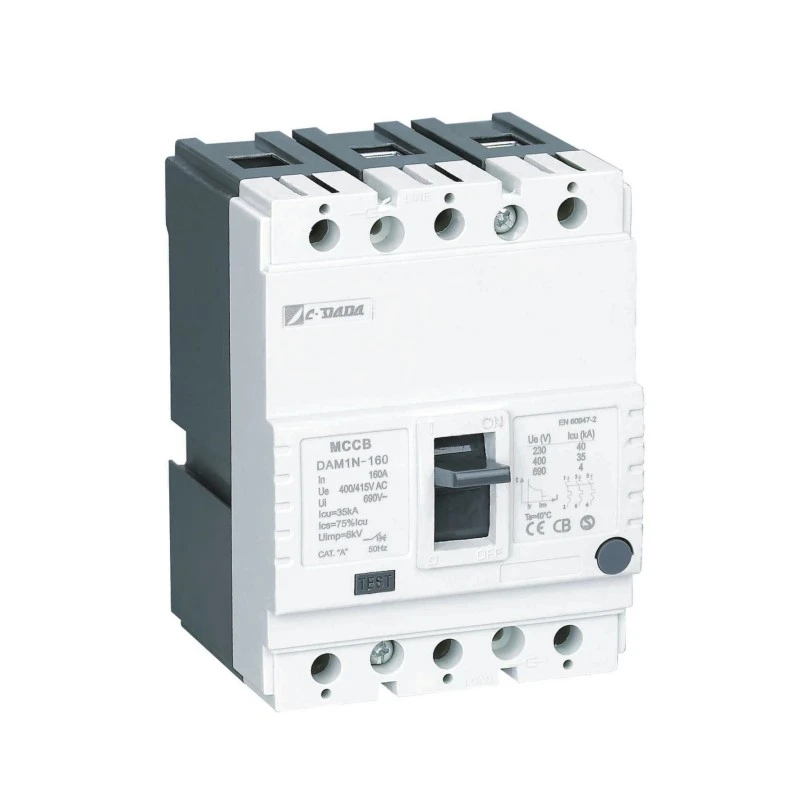

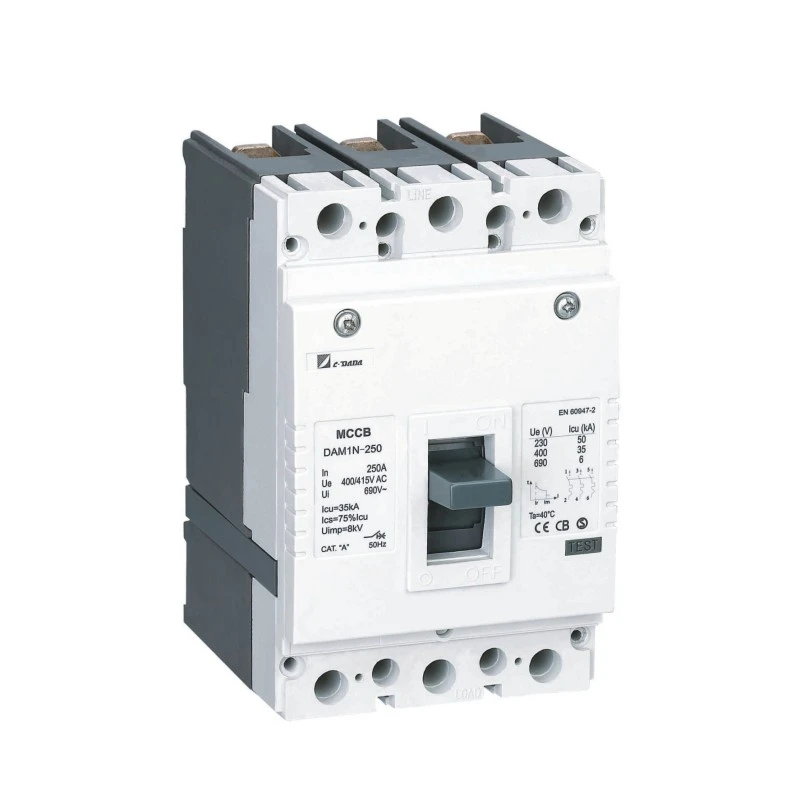

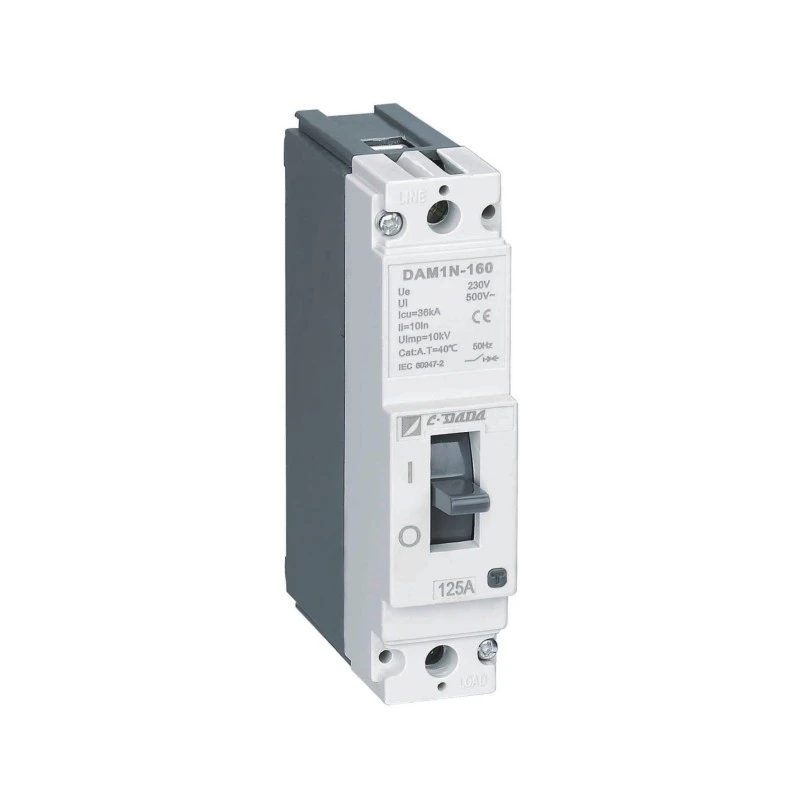

CDADA Автоматические выключатели в литом корпусе фиксированного типа (MCCB) серии DAM1 отвечают потребностям любого применения, от небольших пользователей до промышленных трансформаторов и распределительных сетей.

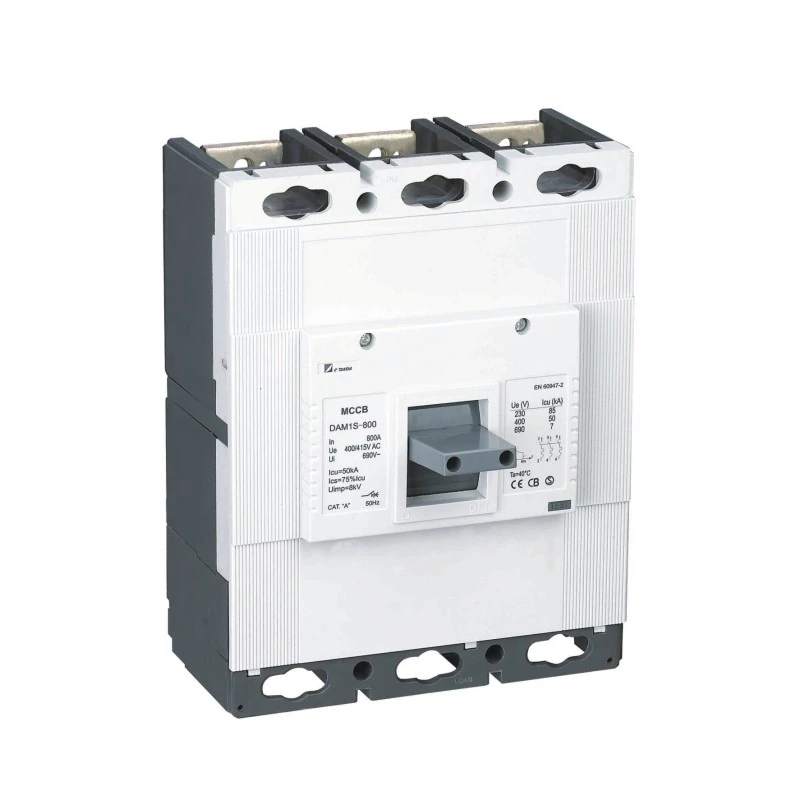

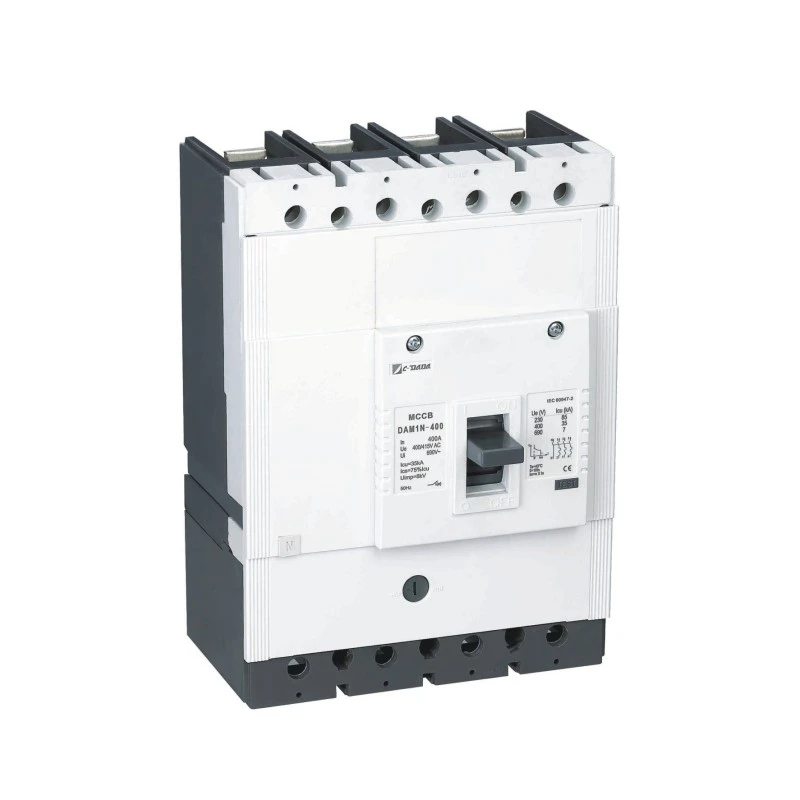

Серия DAM1 имеет семь типоразмеров корпуса, до 1600 А, отключающую способность до 100 кА, рабочее напряжение до 1000 В, легко удовлетворяет разнообразные потребности в электрических и механических аксессуарах, предлагает разнообразные монтажные решения для максимального удовлетворения потребностей любой энергосистемы.

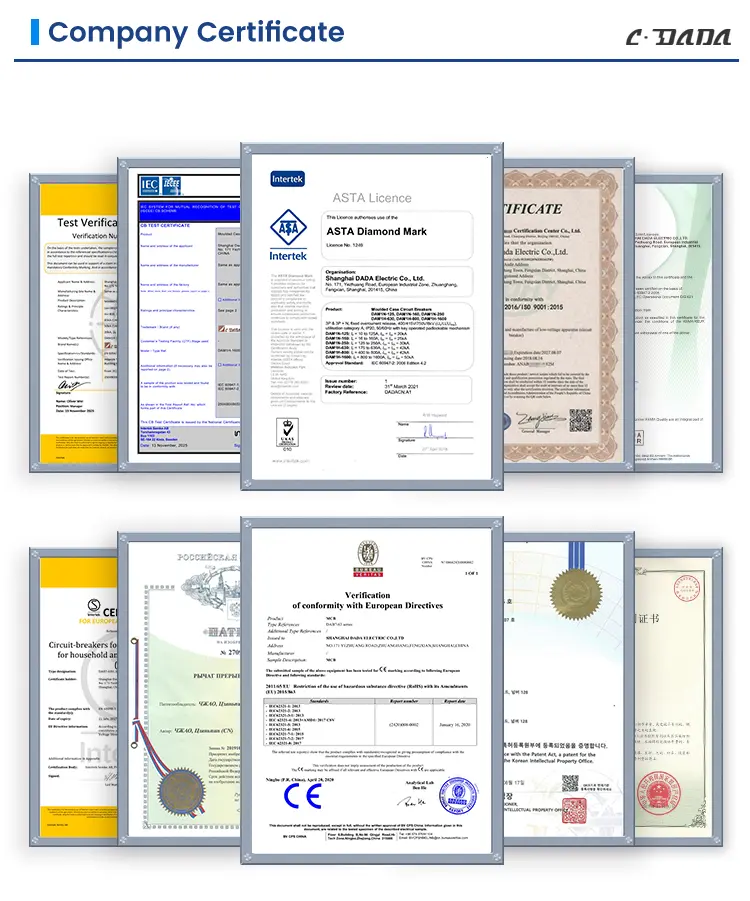

Имея глобальную сертификацию KEMA, ASTA, SEMKO, CB, CE, ROHS; DAM1 — лучший выбор для заводов по производству электроприборов и OEM по всему миру.

Ключевые характеристики

Электрические параметры автоматического выключателя в литом корпусе DAM1 MCCB

● Тест Icu:O-t-CO(O:Маневр открытия,CO:Маневр закрытия-открытия,t:Продолжительность ожидания)

● Ics: тест O-t-CO-t-CO (O: маневр открытия, CO: маневр закрытия-открытия, t: продолжительность ожидания)

★ Положение ON/I: указывает на то, что контакты выключателя замкнуты. В этом положении рычаг прерывателя находится в верхнем положении.

★ Положение TRIP: указывает на то, что выключатель разомкнут из-за какой-либо неисправности (перегрузки или короткого замыкания). В этом случае рычаг прерывателя находится в среднем положении между положениями ВКЛ и ВЫКЛ. Чтобы перевести выключатель, находящийся в положении отключения, в положение ВКЛ.; нажмите рычаг прерывателя вниз, как показано знаком ВЫКЛ.

Выключатель должен быть установлен со звуком щелчка. После этого потяните рычаг, как показано знаком ВКЛ, чтобы замкнуть выключатель.

★ Положение ВЫКЛ/0: указывает на то, что контакты выключателя разомкнуты. Таким образом, рычаг прерывателя находится в нижнем положении.

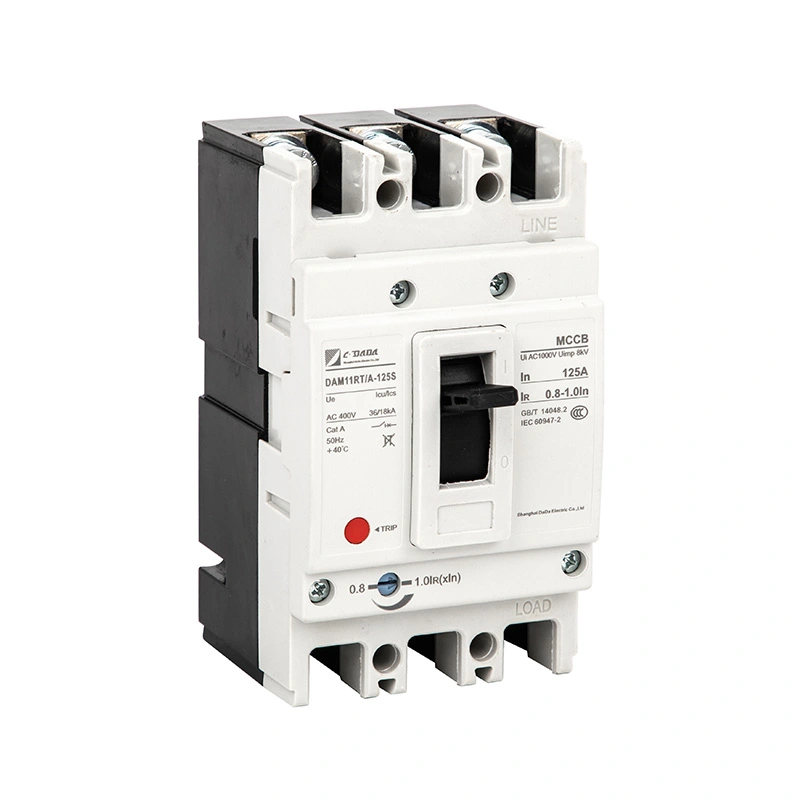

Физические параметры автоматического выключателя в литом корпусе DAM1-125 MCCB

Принцип работы и механизм защиты

★ Тепловая защита (перегрузка)

Биметаллическая полоса изгибается при нагревании под действием длительного сверхтока (> номинального тока). Скорость изгиба пропорциональна величине тока, что обеспечивает срабатывание обратно пропорционально времени, имитирующее тепловое поведение кабеля, предотвращая нежелательные отключения и одновременно защищая оборудование.

★ Магнитная защита (короткое замыкание)

Во время короткого замыкания (например, между фазой или между фазой и землей) сильноточное магнитное поле мгновенно притягивает плунжер соленоида, освобождая механизм защелки в течение миллисекунд, отсекая ток повреждения до того, как произойдет тепловое повреждение.

Преимущества продукта

★ Корпус и крышка:

В качестве материала корпуса и покрытия использована полиэфирная смола из стекловолокна в соответствии со стандартом EN 60512-20-2. Этот материал, который в литературе называется BMC (Bulk Molding Compound), является предпочтительным из-за высоких электрических и механических свойств и может постоянно выдерживать температуру 160 ℃. Материал BMC не горит при контакте с проводом при температуре 960 ℃ в соответствии с IEC 695-2-1.

Биметалл: Биметалл — это материал, состоящий из комбинации двух металлических пластин с разными коэффициентами расширения при нагревании. Ток, проходящий через прерыватель, нагревает биметалл. Из-за воздействия этого тепла. биметалл изгибается в сторону менее растягивающейся пластины. Поскольку по мере увеличения тока, проходящего через прерыватель, нагрев увеличивается, биметалл сильнее нагревается и сильнее изгибается. Таким образом, он управляет механизмом размыкания выключателя.

★ Контакты:

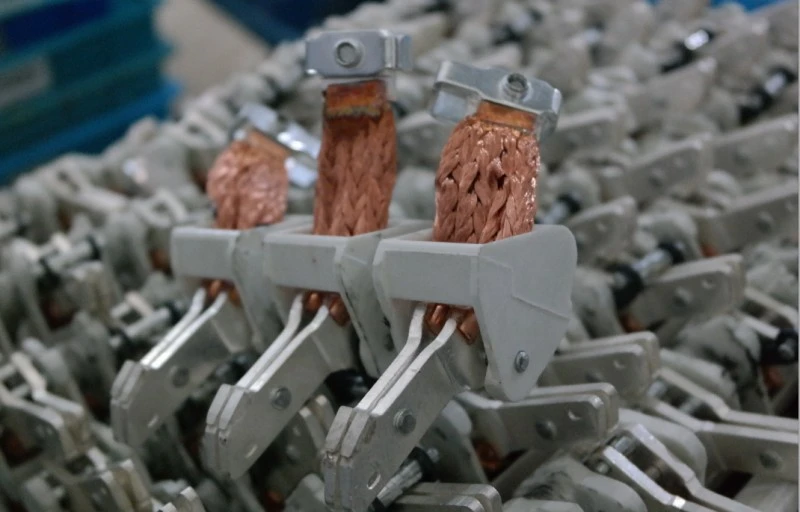

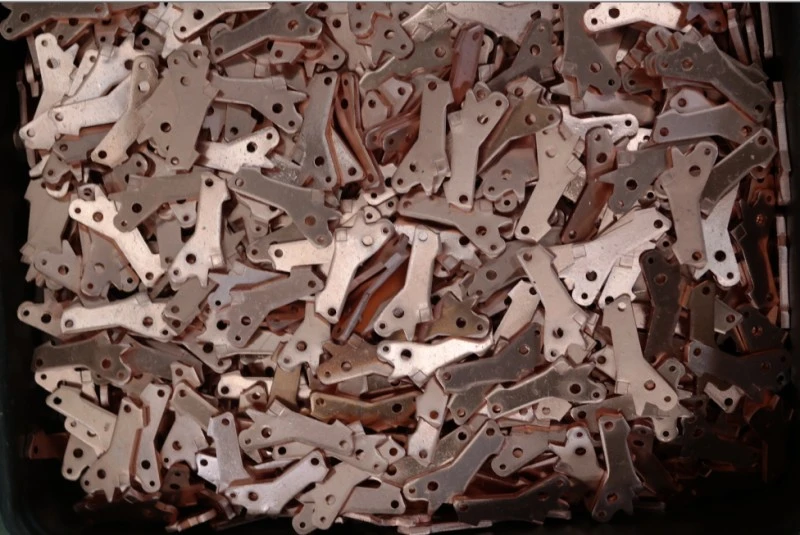

Сплав контактов для выключателей определяется с учетом значений разрываемого и переносимого тока и конструкции. Обычно в выключателях используются контакты из сплавов серебра, графита, никеля, вольфрама. В неподвижных (нижних) контактах используются контакты, изготовленные из серебряно-графитовых сплавов с более гладкой структурой, в подвижных (верхних) контактах используются более твердые серебряные вольфрамовые контакты. В подвижных контактах обеспечена обжатая структура. Таким образом, штампованные и твердосплавные контакты имеют место на мягких фиксированных контактах при каждом открытии-закрытии.

Таким образом обеспечивается наименьшее сопротивление. Подвижный контакт должен очень хорошо касаться неподвижного контакта, чтобы сопротивление контакта было низким. Однако чрезмерная сила контактного давления приводит к повреждению контактов за более короткий период, чем обычно. Контактные сплавы очень важны для правильного открытия и закрытия.

★ Ячейка дугогасителя (сепаратор):

Сепараторы служат для гашения дуги, образующейся при работе выключателя, работающего под энергией. Пока подвижный контакт отделен от неподвижного, ток продолжает течь между контактами некоторое время, и это называется дугой. Эта дуга должна погаснуть за очень короткое время.

★ Погашение дуги:

Дуга подталкивается к сепараторам за счет магнитного поля, образующегося вокруг дуги. Таким образом, дуга удлиняется, становится тонкой и разрывается между сепараторными пластинами (рис. 5). Из-за особенностей материала боковых стенок сепараторов из-за высокой температуры, вызванной дугой, выходит газ. Этот газ оказывает важное влияние на затухание дуги.

Приложение

Автоматический выключатель в литом корпусе фиксированного типа CDADA DAM1 (MCCB) пользуется доверием в критически важной инфраструктуре:

★ Промышленность: сталелитейные заводы, нефтегазовые платформы, химические заводы.

★ Здравоохранение: главные и вспомогательные распределительные щиты больниц.

★ Транспорт: железнодорожная сигнализация, системы багажа в аэропортах.

★ Коммерческие: небоскребы, центры обработки данных, торговые центры, конференц-центры.

★ Общественные места: театры, стадионы, правительственные здания.

Преимущества установки и обслуживания

★ Простая интеграция:

Стандартный комплект включает шины, фазовые перегородки и крепеж.

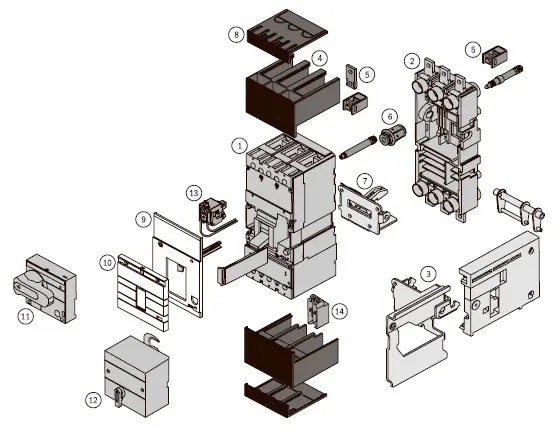

Дополнительные аксессуары: контакты сигнализации, шунтирующие расцепители/расцепители минимального напряжения, электрические приводы.

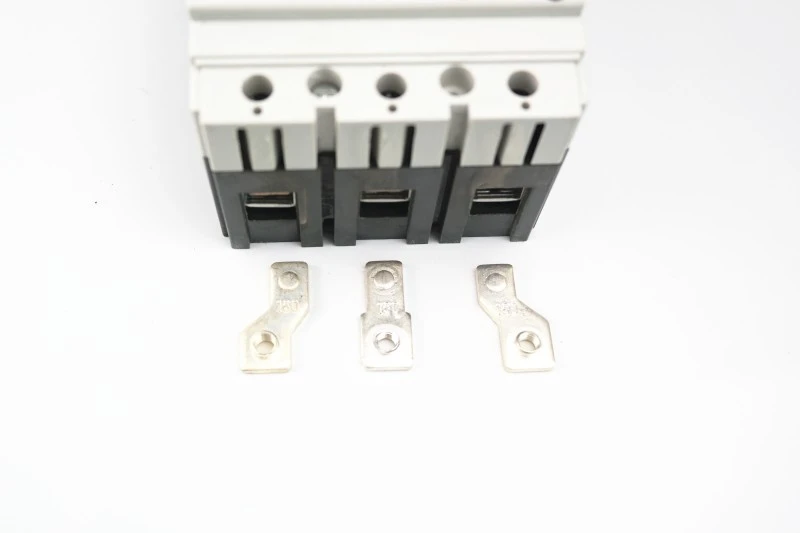

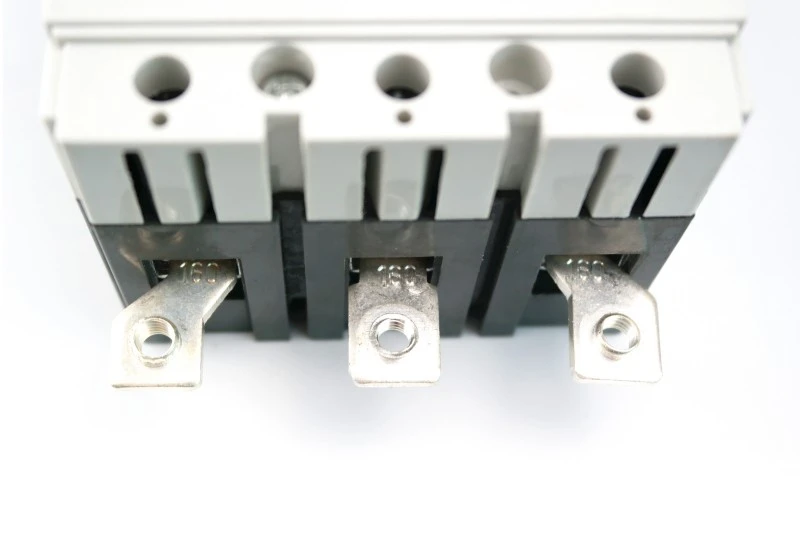

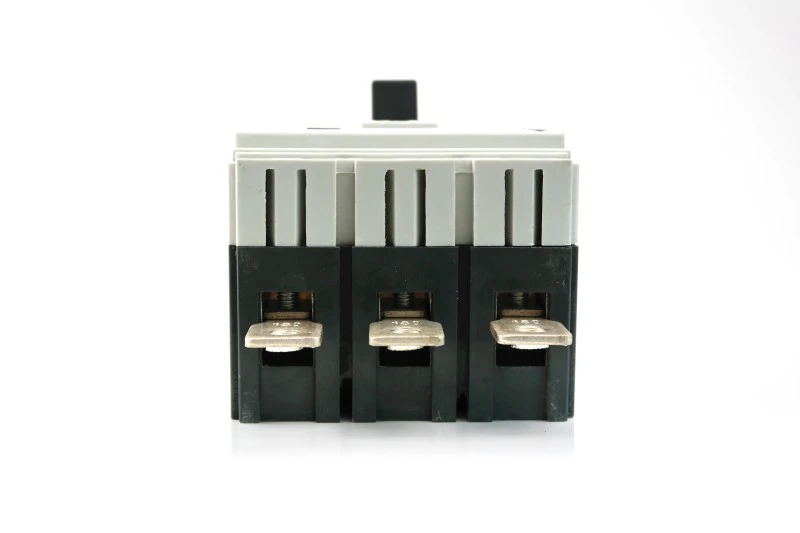

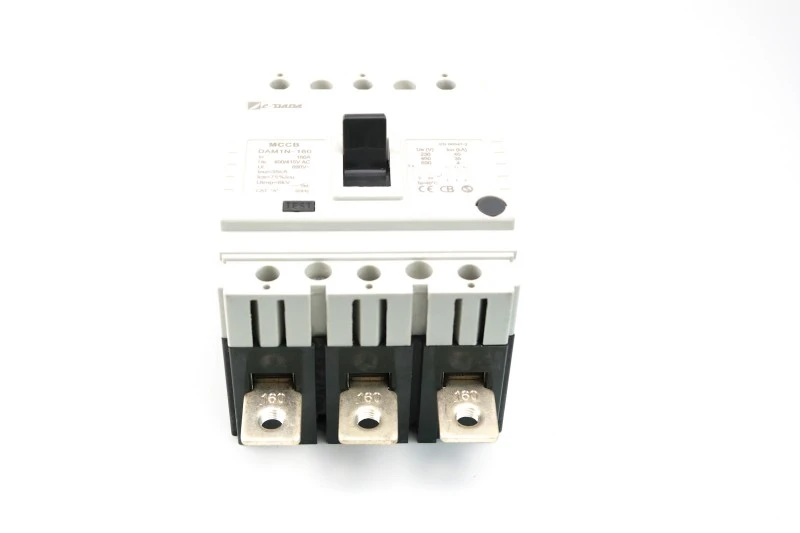

1) Подключить удлиненной шиной (фото 1)

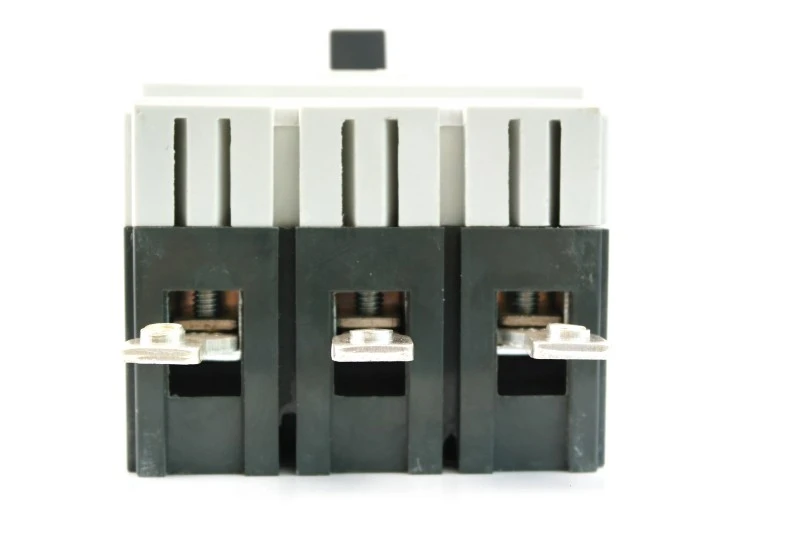

2) Подключаем через клемму разбрасывателя (фото 2)

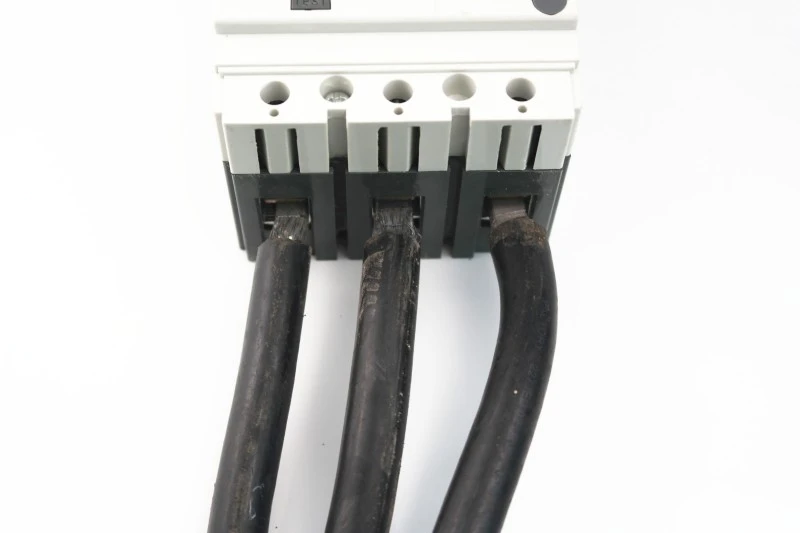

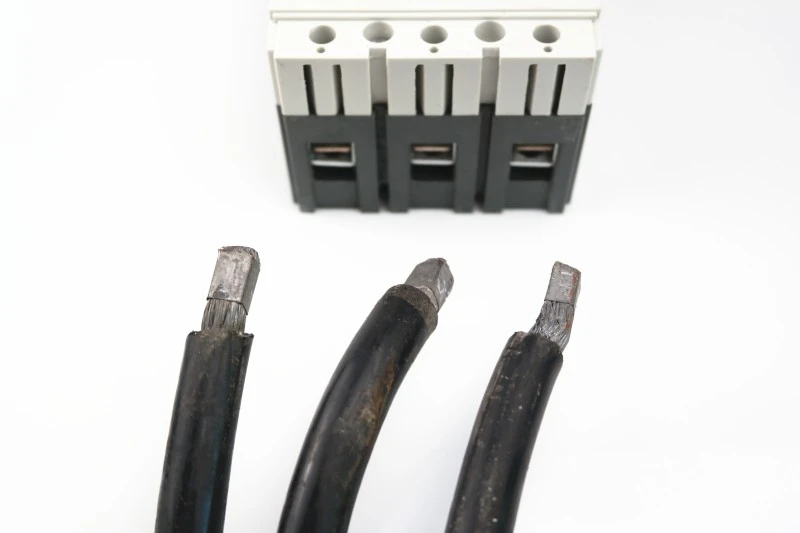

3) Подключите кабель напрямую (фото 3) без использования кабельных наконечников.

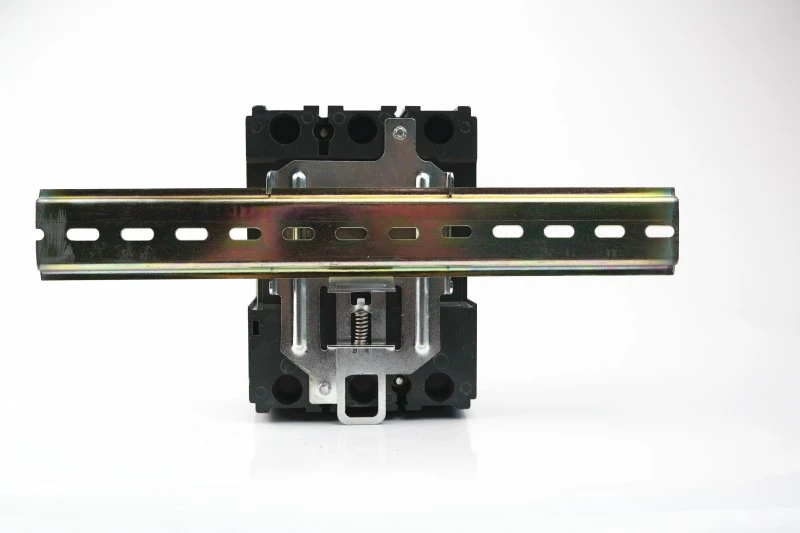

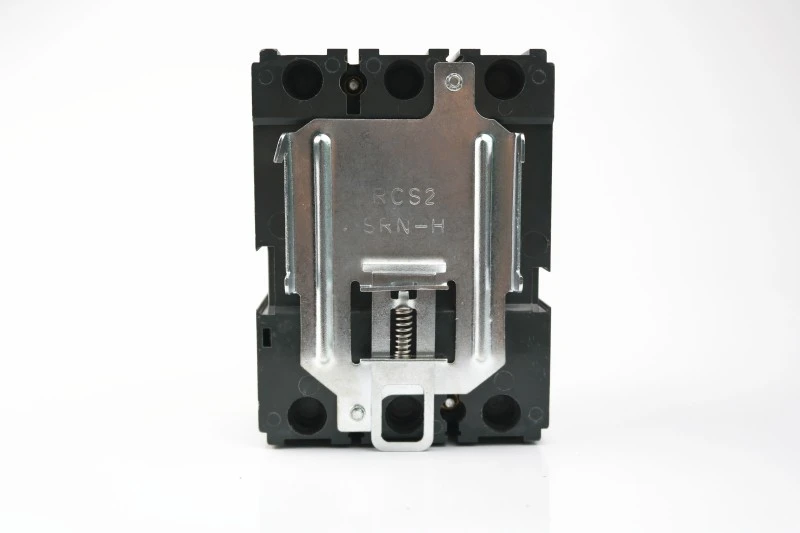

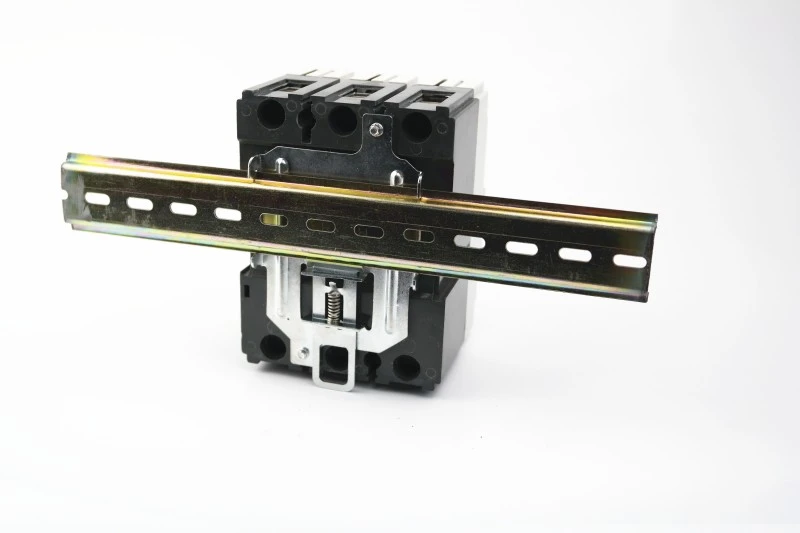

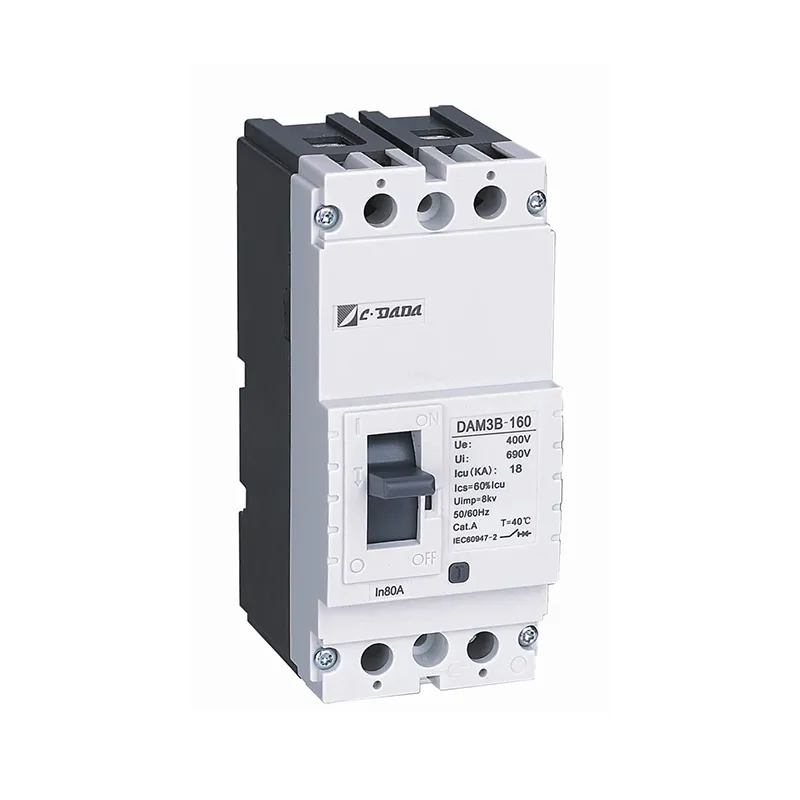

С помощью специального зажима блоки 125 и 160 можно установить на DIN-рейку.

Выключатель с зажимом

зажим с DIN-рейкой

зажим с DIN-рейкой

★ Компактный дизайн:

На 10–20 % легче и компактнее отечественных аналогов.

Позволяет уменьшить размеры корпуса → снизить затраты на материалы и доставку.

★ Удобный сброс:

Четкая индикация TRIP предотвращает повторное включение вслепую.

Звуковой щелчок подтверждает правильное механическое зацепление.

★ Готовность к будущему:

Поддерживает съемные и выдвижные комплекты (для некоторых моделей)

Совместимость с надстройками интеллектуального мониторинга.

Почему стоит выбрать CDADA?

1. Мы являемся ведущим производителем уже более 42 лет. Наша компания, основанная в 1983 году, очень быстро развивается на протяжении 40 лет.

2. Группа, состоящая из 3 заводов, владеет производственной площадью 52 400 м² и насчитывает более 500 сотрудников. Мы инвестировали почти десять миллионов юаней в расширение нашей деятельности и модернизацию наших мастерских.

3. Завод проверен INTERTEK, DEKRA и GMC.

4. Высокопрочные картонные коробки, защита поддонов, подходят для экспортных перевозок на большие расстояния.

Часто задаваемые вопросы (FAQ)

Вопрос 1. Можно ли установить автоматический выключатель в литом корпусе фиксированного типа DAM1 на DIN-рейку?

A1: Да — модели 125A и 160A можно устанавливать на DIN-рейку с помощью дополнительного специального зажима. Более высокие номиналы монтируются только на панели.

В2: Какие сертификаты имеет серия DAM1?

A2: Он сертифицирован CE, CB, ASTA, KEMA, SEMKO и RoHS, что обеспечивает соответствие стандартам ЕС, Ближнего Востока, Юго-Восточной Азии и других стран.

В3: Как сбросить выключатель после поездки?

A3: Сначала переместите рычаг полностью вниз в положение ВЫКЛ (вы услышите щелчок), затем потяните его вверх в положение ВКЛ. Никогда не переключайте его напрямую из TRIP в ON.

В4: Совместимы ли вспомогательные устройства?

A4: Да — контакты сигнализации, вспомогательные контакты, шунтирующие расцепители/расцепители минимального напряжения и электрические приводы могут быть добавлены без разборки.

В5: Подходит ли DAM1 для замены старых выключателей?

А5: Абсолютно. Его компактность позволяет напрямую заменять устаревшие автоматические выключатели в большинстве панелей, что экономит время и затраты на модернизацию.
