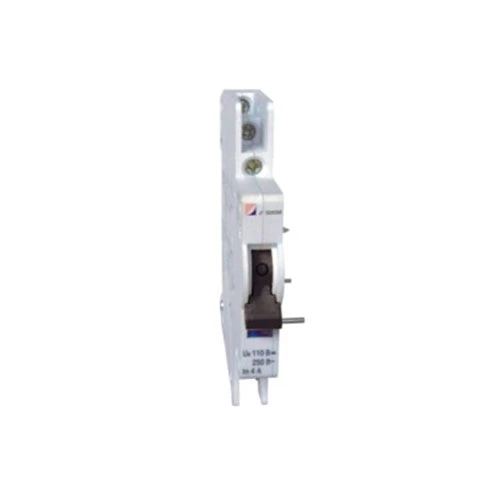

Сигнализация MCB и вспомогательный контакт

CDADA — производитель и поставщик с более чем 40-летним опытом. Мы видели слишком много проектов, в которых операторы панелей пропускали сработавший выключатель — пока не становилось слишком поздно. Вот почему мы разработали аварийный и вспомогательный контакт CDADA MCB (DAB7-FL): интеллектуальное, компактное решение, которое дает вам два критических сигнала в одном модуле — положение выключателя (ВКЛ/ВЫКЛ) и причину отключения (перегрузка/короткое замыкание).

Наш совет: если вашей системе управления необходимо различать ручное отключение и аварийное отключение, вам следует указать именно этот аксессуар. Сами по себе стандартные вспомогательные контакты не смогут отличить разницу, а наши могут.

Двухфункциональная конструкция: один модуль, два сигнала

Сигнальный и вспомогательный контакт CDADA MCB имеет два независимых переключающих контакта с умным механическим переключателем:

★ Желтый индикатор на «A»: оба контакта действуют как вспомогательные контакты → сигнализируют о состоянии MCB ВКЛ/ВЫКЛ.

★ Желтый индикатор на «AL»:

★ Левый контакт = вспомогательный (состояние ВКЛ/ВЫКЛ).

★ Правый контакт = сигнализация (активируется только при отключении автоматического выключателя из-за неисправности)

★ Это означает, что вы можете подключить:

★ Зеленый свет, показывающий, что питание включено.

★ Красный свет или вход ПЛК для включения «сигнала неисправности».

★ И все это с помощью одного дополнительного модуля вашего DAB7-63 MCB.

Технические характеристики

Важно: этот аксессуар нельзя использовать отдельно — его необходимо установить непосредственно на автоматический выключатель DAB7-63.

Руководство по установке (от наших инженеров)

★ Для безопасной и надежной работы выполните следующие действия:

★ ВЫКЛЮЧИТЕ цепь перед установкой.

★ Вставьте модуль DAB7-FL в левую сторону MCB DAB7-63 до щелчка.

★ Закрепите прилагаемым двусторонним скотчем (для защиты от вибрации).

★ Подключите провода к 4 клеммам (по 2 на каждую контактную группу):

★ Используйте левую пару для вспомогательного (статуса)

★ Используйте правильную пару для сигнализации (обнаружение поездки)

★ Установите желтый переключатель в положение «AL», если вам нужна функция сигнализации о неисправности.

★ Тест: вручную отключите автоматический выключатель — только контакт сигнализации должен изменить состояние во время аварийного отключения.

★ Совет для профессионалов: четко маркируйте провода! Многие технические специалисты во время ввода в эксплуатацию путают вспомогательные и аварийные сигналы.

Когда следует использовать его вместо стандартного вспомогательного контакта?

Типичные применения:

★ Мониторинг PDU центра обработки данных

★ Солнечные объединительные коробки

★ Промышленные панели управления

★ Системы управления зданием (BMS)

★ Цепи безопасности лифта или системы отопления, вентиляции и кондиционирования воздуха

Часто задаваемые вопросы

Вопрос 1: Могу ли я использовать это с MCB, не поддерживающими CDADA?

О1: Нет. DAB7-FL механически и по размерам предназначен только для выключателей CDADA DAB7-63. Он не подходит для автоматических выключателей Schneider, ABB или Siemens.

Вопрос 2: Как на самом деле работает сигнальный контакт?

A2: Внутри автоматического выключателя механизм защелки срабатывания работает по-другому во время отключения по тепловому/магнитному повреждению, чем при ручном отключении. DAB7-FL обнаруживает эту механическую разницу и активирует контакт сигнализации только во время реальных неисправностей.

В3: Нужно ли мне подключать оба контакта?

A3: Не обязательно. Вы можете использовать только вспомогательный сигнал, только сигнализацию или и то, и другое — в зависимости от вашей логики управления. Модуль дает вам гибкость.

В4: Подходит ли он для солнечных батарей постоянного тока?

А4: Да! Благодаря номиналу DC-12 110 В/0,5 А он идеально подходит для мониторинга солнечных батарей, когда вам необходимо удаленно обнаруживать неисправности фотоэлектрических массивов.

Вопрос 5: Почему стоит выбирать CDADA вместо непатентованных брендов?

A5: Потому что мы предлагаем:

● Истинное распознавание неисправностей (не только определение положения)

● Полная интеграция с автоматическими выключателями DAB7 — без переходных пластин.

● Механическая муфта, проверенная на заводе – отсутствие люфтов и пропусков сигналов.

● Четкий визуальный индикатор (желтый флажок) для проверки на месте.

● Глобальные сертификаты (CE, CB, RoHS) для простых проектов.

Заключительное примечание от отдела исследований и разработок CDADA

В современных электрических системах «включения/выключения» недостаточно — нужен интеллект. Наш сигнальный и вспомогательный контакт MCB превращает простой выключатель в диагностический узел, помогая вам создавать более умные и безопасные панели. А поскольку он создан той же командой, которая разрабатывает MCB, вы получаете идеальную синергию — никаких догадок». — Команда разработки продуктов CDADA

Готовы сделать заказ? Мы предлагаем:

● Массовые скидки для производителей панелей.

● Предварительно собранные блоки MCB + DAB7-FL (экономия труда)

● Бесплатные схемы подключения и примеры логики ПЛК.
