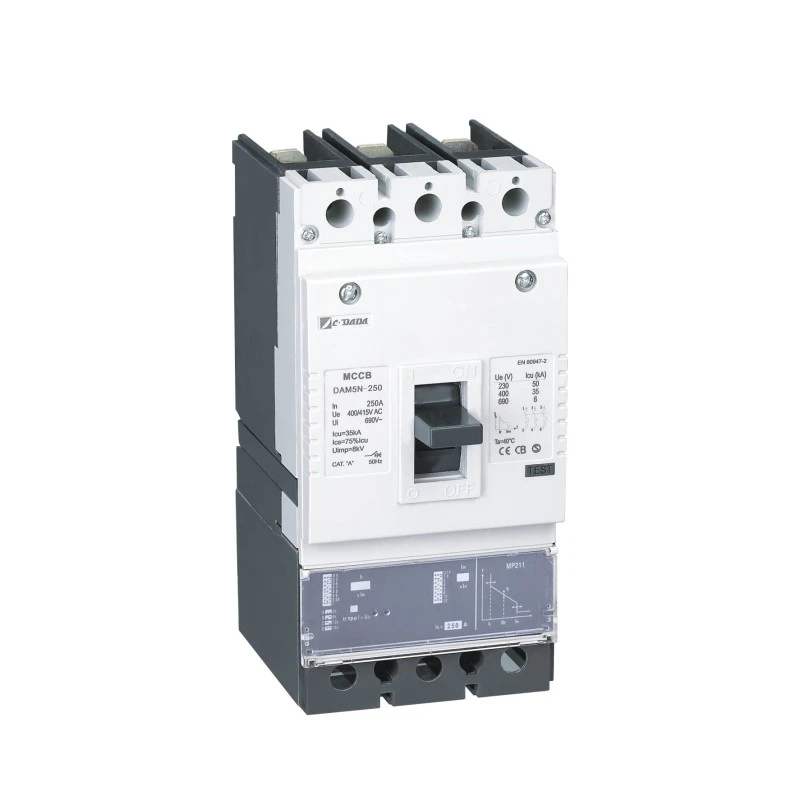

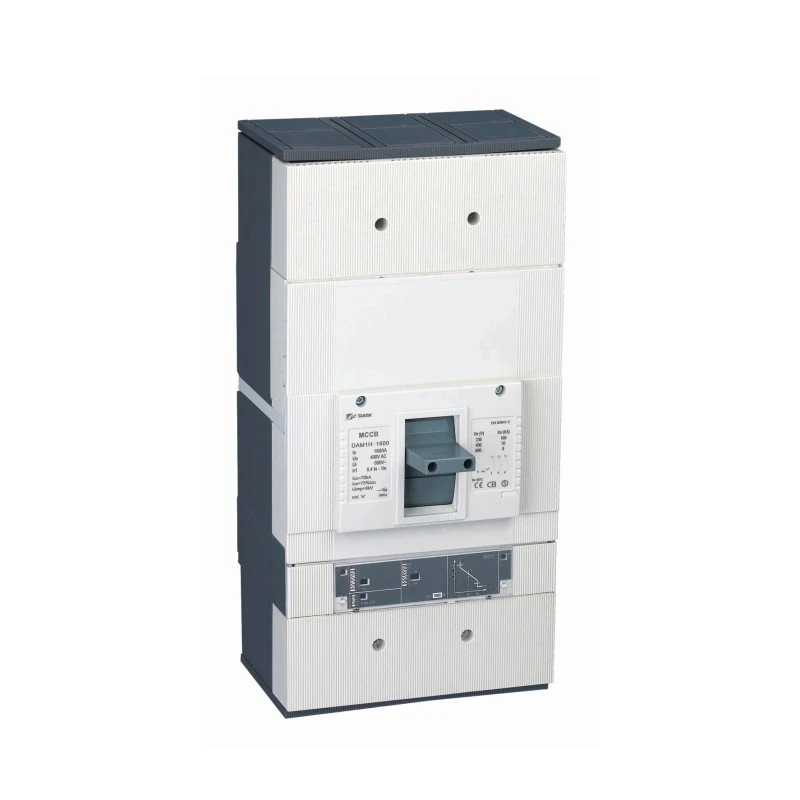

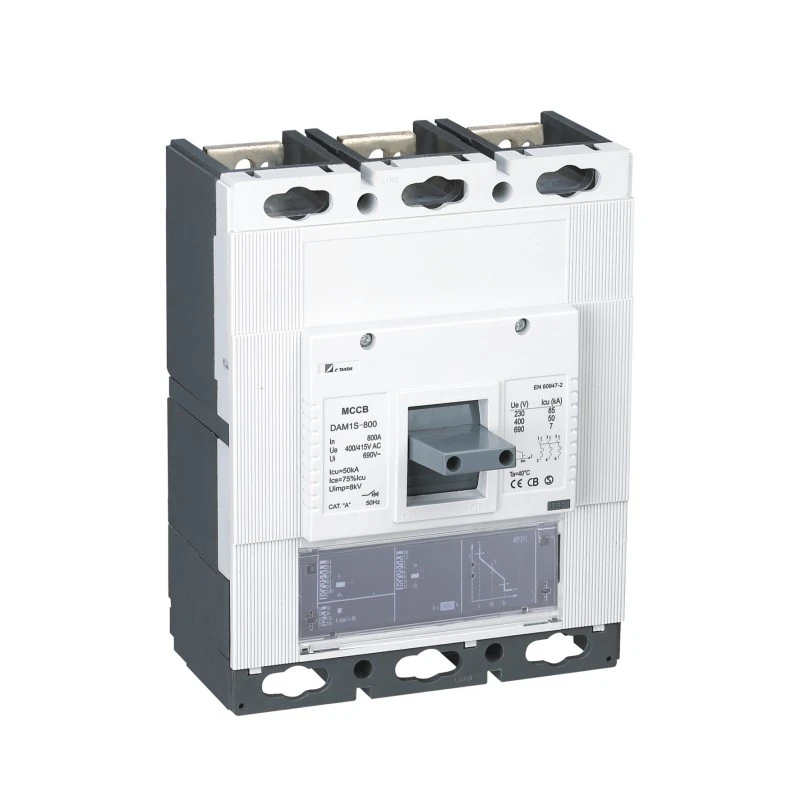

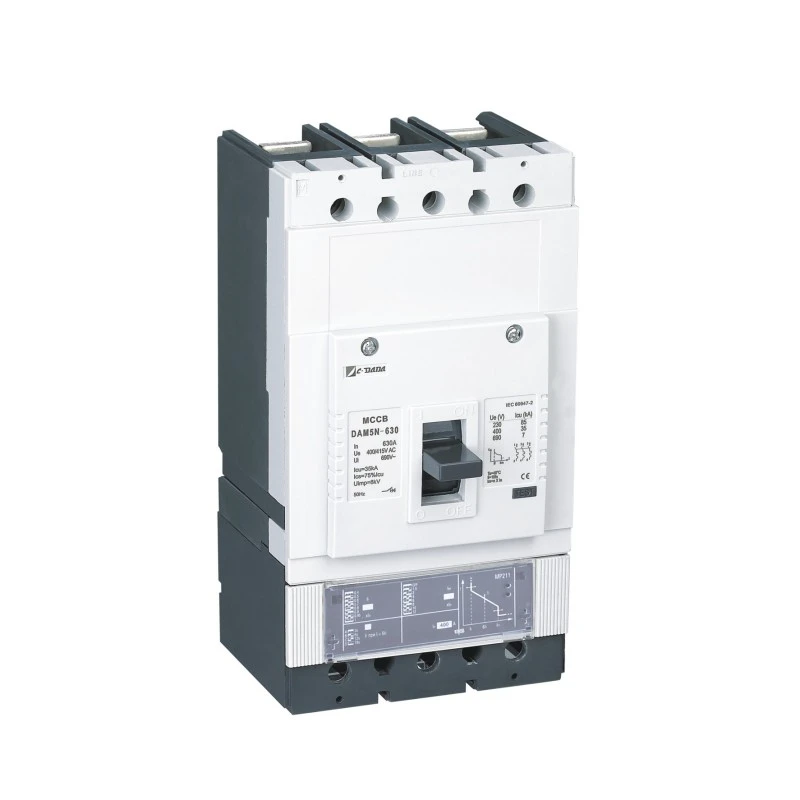

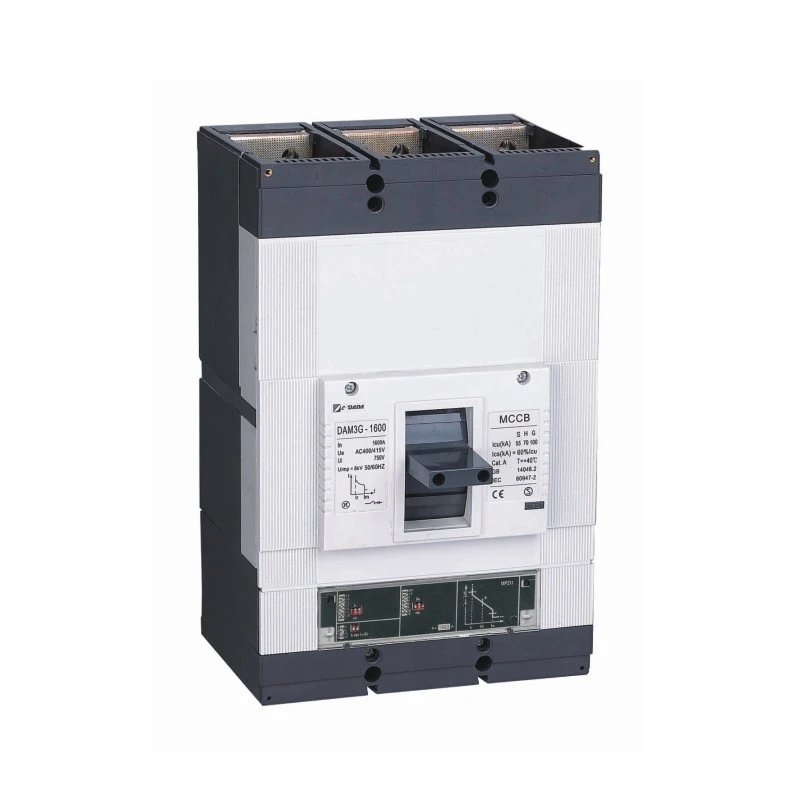

Автоматический выключатель в литом корпусе электронного типа

Для современных энергосистем, требующих точности, интеллекта и надежности, автоматический выключатель в литом корпусе электронного типа от Shanghai DADA Electric CO., LTD. устанавливает новый стандарт в области защиты от низкого напряжения. В отличие от традиционных термомагнитных выключателей, этот интеллектуальный автоматический выключатель использует электронный расцепитель на базе микропроцессора, обеспечивающий высокоточную программируемую защиту от перегрузки по току, невосприимчивую к колебаниям температуры окружающей среды.

Благодаря регулируемым настройкам от 40% до 100% In (тепловой) и от 1,5× до 12× In (магнитный) он обеспечивает непревзойденную гибкость для комплексной координации в центрах обработки данных, промышленных предприятиях, больницах и системах возобновляемых источников энергии. Рассчитанный на ток от 100 А до 1600 А при напряжении 400/415 В, он сочетает в себе компактный дизайн с расширенной функциональностью и включает отказоустойчивое прямое отключение при экстремальных неисправностях, даже если электроника выходит из строя.

Ключевые характеристики

Модель: Серия CDADA DAM2/DE (автоматический выключатель в литом корпусе электронного типа)

Тип: Электронный автоматический выключатель в литом корпусе

Полюсы: 3П/4П

Номинальное напряжение (Ue): 400 В/415 В переменного тока

Номинальный ток (В): 100А – 1600А

Расцепитель: электронный расцепитель на базе микропроцессора.

Термическая регулировка (Ir): 40–100 % от In

Магнитная регулировка (Im): 1,5× – 12× In

Преимущества

★ Широкий диапазон: от 100 А до 1600 А (переменный ток)

★ Компактные размеры

★ Регулируемая температура (40-100%)Вкл.

★ Регулируемая магнитная настройка (1,5-12 раз).

★ Нажмите кнопку отключения.

★ Раздельные главные и дугогасительные контакты.

★ Широкий выбор аксессуаров.

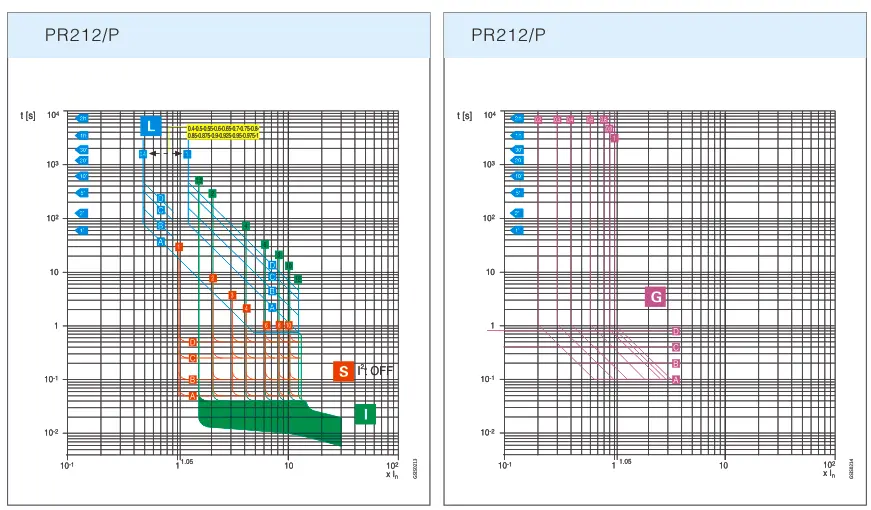

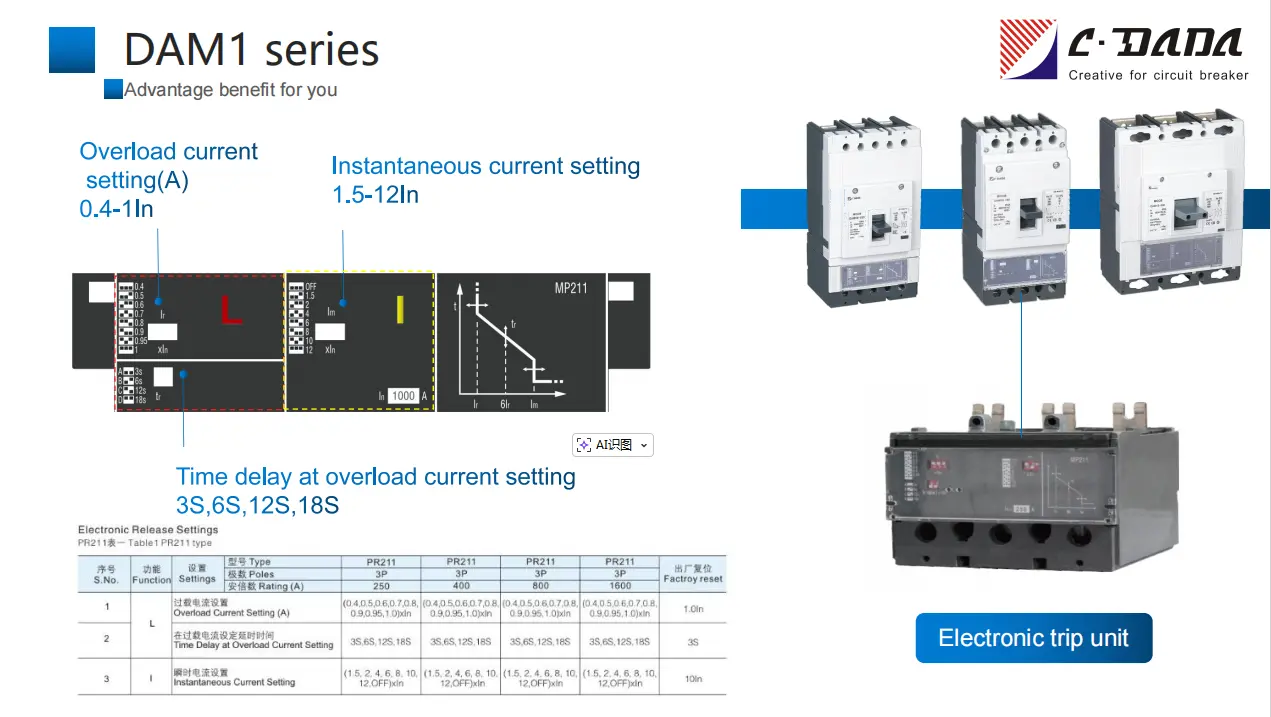

Характеристическая кривая электронного расцепителя

Электрические параметры

Таблица 1 Тип PR211

С.Нет.

Функция

Настройки

Тип

ПР211

ПР211

ПР211

ПР211

Сброс заводских настроек

поляки

3П

3П

3П

3П

Рейтинг (А)

250

400

800

1600

1

L

Настройка тока перегрузки (А)

(0,4,0,5,0,6,0,7,0,8,0,9,0,95,1,0)xIn

(0,4,0,5,0,6,0,7,0,8,0,9,0,95,1,0)xIn

(0,4,0,5,0,6,0,7,0,8,0,9,0,95,1,0)xIn

(0,4,0,5,0,6,0,7,0,8,0,9,0,95,1,0)xIn

1,0 дюйма

2

Задержка времени при настройке тока перегрузки

3С,6С,12С,18С

3С,6С,12С,18С

3С,6С,12С,18С

3С,6С,12С,18С

3С

3

I

Мгновенная настройка тока

(1,5, 2, 4, 6, 8, 10, 12, ВЫКЛ)xIn

(1,5, 2, 4, 6, 8, 10, 12, ВЫКЛ)xIn

(1,5, 2, 4, 6, 8, 10, 12, ВЫКЛ)xIn

(1,5, 2, 4, 6, 8, 10, 12, ВЫКЛ)xIn

10В

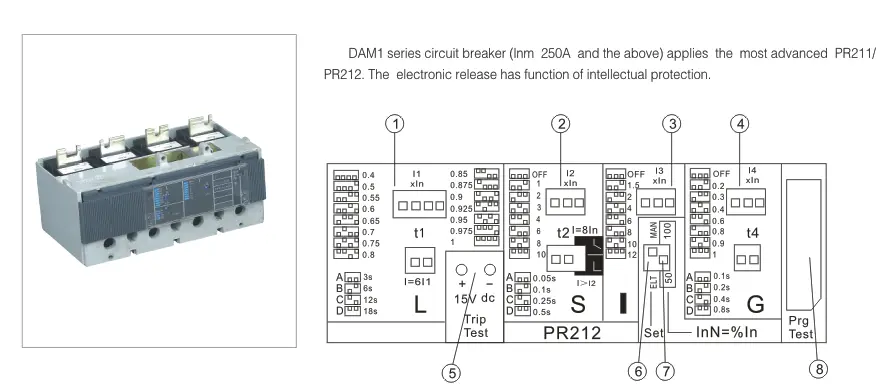

Таблица 2 Тип PR212

С.Нет.

Функция

Настройки

Тип

ПР212

ПР212

ПР212

ПР212

Сброс заводских настроек

поляки

3П

3П

3П

3П

Рейтинг (А)

250

400/630

800

1600

1

L

Настройка тока перегрузки (А)

(0,4,0,5,0,55,0,6,0,65,0,7,0,75,0,8)xIn

(0,4,0,5,0,55,0,6,0,65,0,7,0,75,0,8)xIn

(0,4,0,5,0,55,0,6,0,65,0,7,0,75,0,8)xIn

(0,4,0,5,0,55,0,6,0,65,0,7,0,75,0,8)xIn

1,0 дюйма

2

Задержка времени при настройке тока перегрузки

3С,6С,12С,18С

3С,6С,12С,18С

3С,6С,12С,18С

3С,6С,12С,18С

3С

3

S

Настройка тока короткого замыкания (А)

(1, 2, 3, 4, 6, 8, 10, ВЫКЛ)xIn

(1, 2, 3, 4, 6, 8, 10, ВЫКЛ)xIn

(1, 2, 3, 4, 6, 8, 10, ВЫКЛ)xIn

(1, 2, 3, 4, 6, 8, 10, ВЫКЛ)xIn

6Вн

4

Временная задержка при настройке тока короткого замыкания

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0,1 с

5

I

Мгновенная настройка тока

(1,5, 2, 4, 6, 8, 10, 12, ВЫКЛ)xIn

(1,5, 2, 4, 6, 8, 10, 12, ВЫКЛ)xIn

(1,5, 2, 4, 6, 8, 10, 12, ВЫКЛ)xIn

(1,5, 2, 4, 6, 8, 10, 12, ВЫКЛ)xIn

10В

6

G

Настройка тока замыкания на землю (А)

(0,2,0,3,0,4, 0,6,0,8,0,9，1,0, ВЫКЛ)xIn

(0,2,0,3,0,4, 0,6,0,8,0,9，1,0, ВЫКЛ)xIn

(0,2,0,3,0,4, 0,6,0,8,0,9，1,0, ВЫКЛ)xIn

(0,2,0,3,0,4, 0,6,0,8,0,9，1,0, ВЫКЛ)xIn

1,0 дюйма

7

Временная задержка при настройке замыкания на землю

0,1, 0,2, 0,4, 0,8

0,1, 0,2, 0,4, 0,8

0,1, 0,2, 0,4, 0,8

0,1, 0,2, 0,4, 0,8

0,4 с

8

Выбор набора электрических или электронных параметров

Функция SET (переключатель ELT/MAN)

9

Используется для настройки параметров DIP-переключателя нулевой линии.

InN=%In,переключатель 50/100

10

Разъем для подключения измерительного прибора

Панельная розетка

Почему стоит выбрать электронный MCCB CDADA?

★ Настоящий интеллект, а не просто автоматизация
Микропроцессор непрерывно анализирует формы сигналов тока, обеспечивая точную защиту с обратной, независимой и мгновенной выдержкой времени — без дрейфа из-за нагрева или старения.

★ Безопасная конструкция
Даже если электронная схема выходит из строя, электромагнитная защелка прямого действия обеспечивает срабатывание выключателя при сильных коротких замыканиях, что соответствует требованиям безопасности по резервированию IEC 60947-2.

★ Превосходная координация
Сверхширокие диапазоны регулировки (40–100 % Ir, 1,5–12× Im) обеспечивают идеальную координацию с вышестоящими и нижестоящими устройствами, сводя к минимуму зоны простоя.

★ Перспективная инфраструктура
Совместим с дополнительными коммуникационными модулями (Modbus RTU, Profibus) для интеграции в системы управления зданием (BMS) или интеллектуальные сети.

★ Глобальное качество, конкурентоспособная цена
Изготовлено в Шанхае по стандарту ISO 9001 и имеет международные сертификаты. Оно обеспечивает производительность европейского уровня при азиатской экономической эффективности.

★ У нас есть специальная команда из 15 инженеров, занимающихся разработкой, улучшением и настройкой продуктов.

Идеальные приложения

Центры обработки данных: предотвращение каскадных сбоев за счет точного избирательного отключения.

Больницы: Обеспечьте бесперебойное электроснабжение систем жизнеобеспечения.

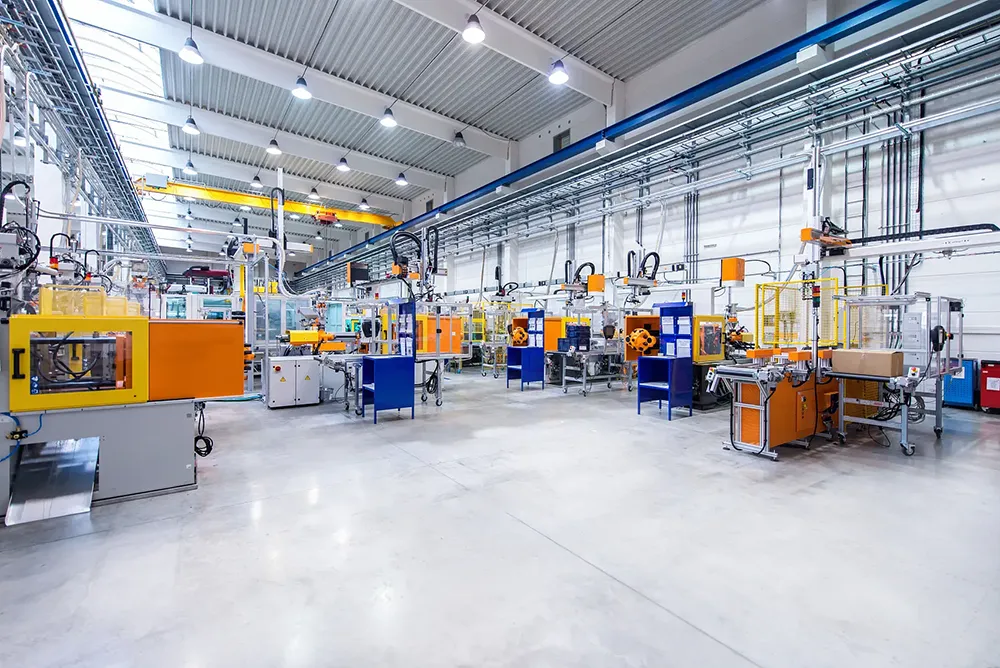

Промышленная автоматизация: координация работы с преобразователями частоты, устройствами плавного пуска и робототехникой.

Солнечные/ветряные электростанции: адаптируйтесь к переменным профилям генерации

Умные коммерческие здания: Обеспечьте мониторинг энергопотребления без дополнительных счетчиков

Часто задаваемые вопросы (FAQ)

Вопрос 1: Чем электронный автоматический выключатель отличается от термомагнитного?

A1: В автоматических выключателях в литом корпусе электронного типа используется микропроцессор для анализа тока и срабатывания отключений с высокой точностью. На них не влияет температура окружающей среды, они предлагают более широкий диапазон регулировки и могут обеспечивать регистрацию данных о нагрузке — в отличие от термомагнитных типов на основе биметалла/соленоида.

Вопрос 2: Доступен ли электронный автоматический выключатель 1600A в 4-полюсной конфигурации?

A2: Да — все электронные автоматические выключатели CDADA от 250 до 1600 А доступны как в 3-полюсной, так и в 4-полюсной версиях.

В3: Что произойдет, если электронный расцепитель выйдет из строя из-за короткого замыкания?

A3: Выключатель оснащен механическим резервным механизмом: при экстремальных токах повреждения (>12×In) магнитная защелка вызывает прямое размыкание, обеспечивая безопасность даже при отключенном электронике.

В4: Могу ли я отслеживать текущие значения в реальном времени?

A4: Да — электронный расцепитель отображает мгновенный, максимальный, минимальный и средний ток в выбранных временных окнах (например, 24 часа), что полезно для управления энергопотреблением.

В5: Почему стоит выбрать CDADA вместо других интеллектуальных брендов MCCB?

A5: CDADA предлагает:

● Реальная возможность регулировки в двух диапазонах (многие конкуренты ограничивают Im до ≤10×).

● Безопасный механический резерв (не все «электронные» MCCB имеют его)

● Компактный размер — подходит для устаревших панелей без изменений.

● Сильный глобальный портфель сертификатов (ASTA, KEMA, CE).

● Цены, дружественные OEM-производителям, и техническая поддержка на английском языке.
