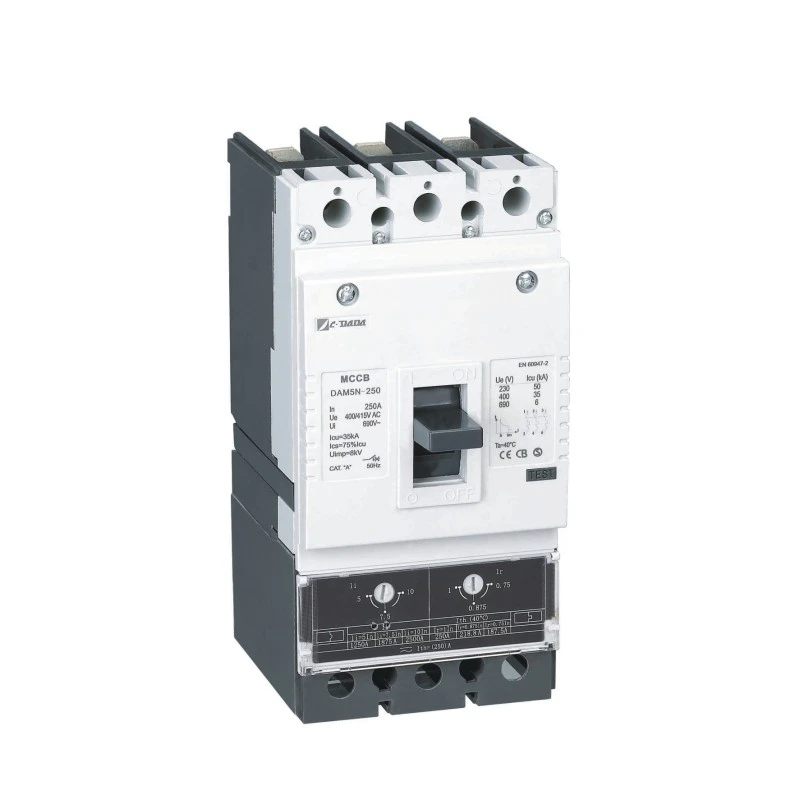

Термомагнитный регулируемый автоматический выключатель

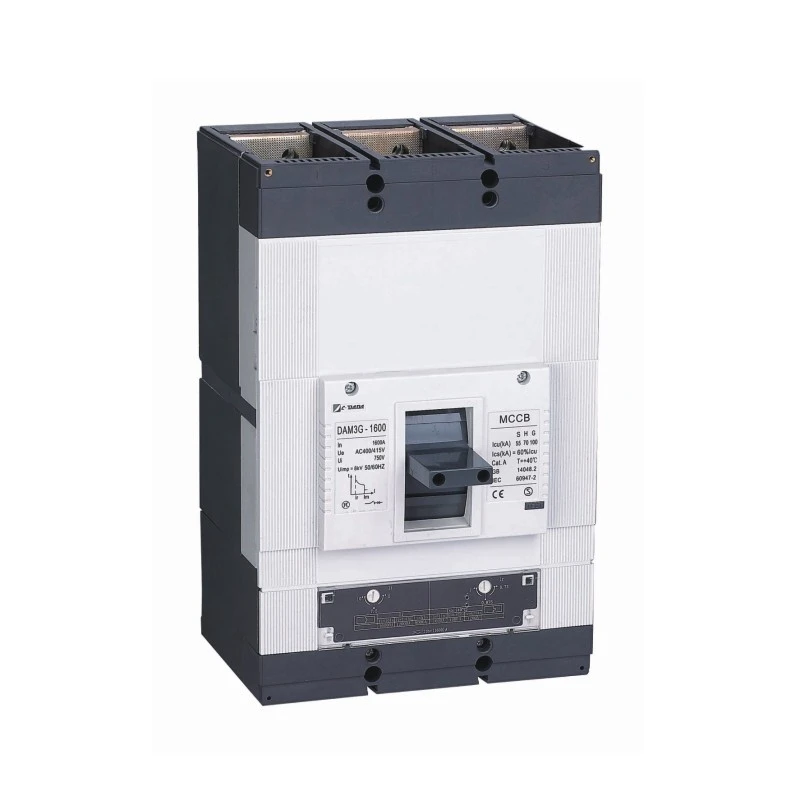

Термомагнитный регулируемый автоматический выключатель серии CDADA DAM1, разработанный надежным поставщиком Shanghai DADA Electric, предлагает полностью настраиваемую защиту от перегрузки и короткого замыкания для требовательных низковольтных приложений. Этот 3-/4-полюсный выключатель, рассчитанный на ток до 1600 А при 400/415 В, имеет независимую регулировку порогов срабатывания по тепловому (70–100 % In) и магнитному (5–10×In), что обеспечивает оптимальную координацию в сложных распределительных системах.

Сертифицированный по стандартам CE, CB, ASTA, KEMA, SEMKO и RoHS, он соответствует мировым стандартам безопасности и защиты окружающей среды, что делает его идеальным для OEM-производителей, подрядчиков и системных интеграторов по всему миру.

Преимущества

★ Широкий диапазон: от 160 А до 1600 А (переменный ток).

★ Компактные размеры

★ Регулируемая температура (70-100%)Вкл.

★ Регулируемая магнитная настройка (5-10 раз).

★ Нажмите кнопку отключения.

★ Раздельные главные и дугогасительные контакты.

★ Широкий выбор аксессуаров.

Ключевые характеристики

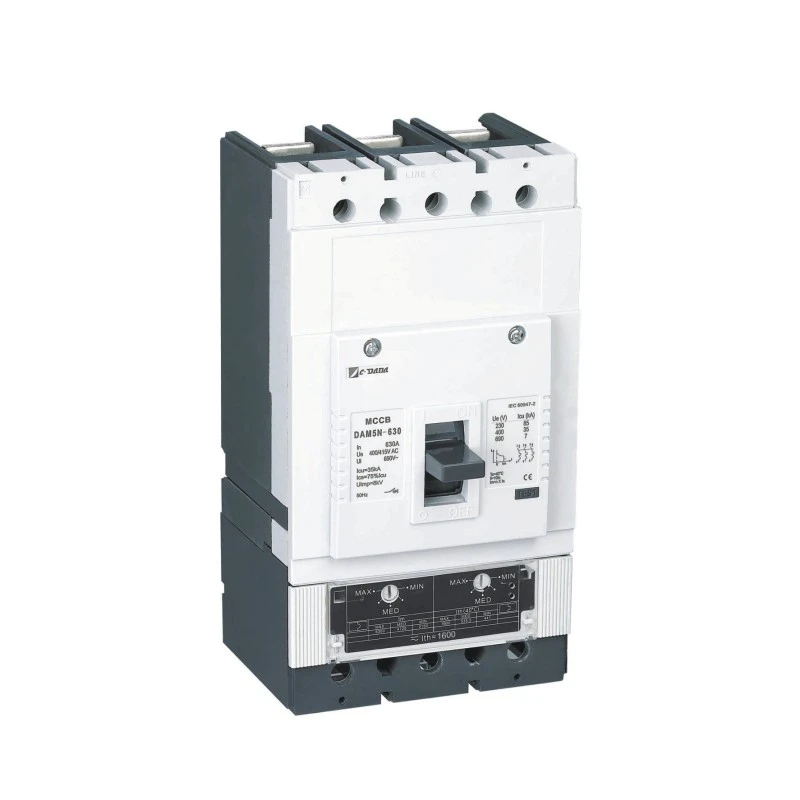

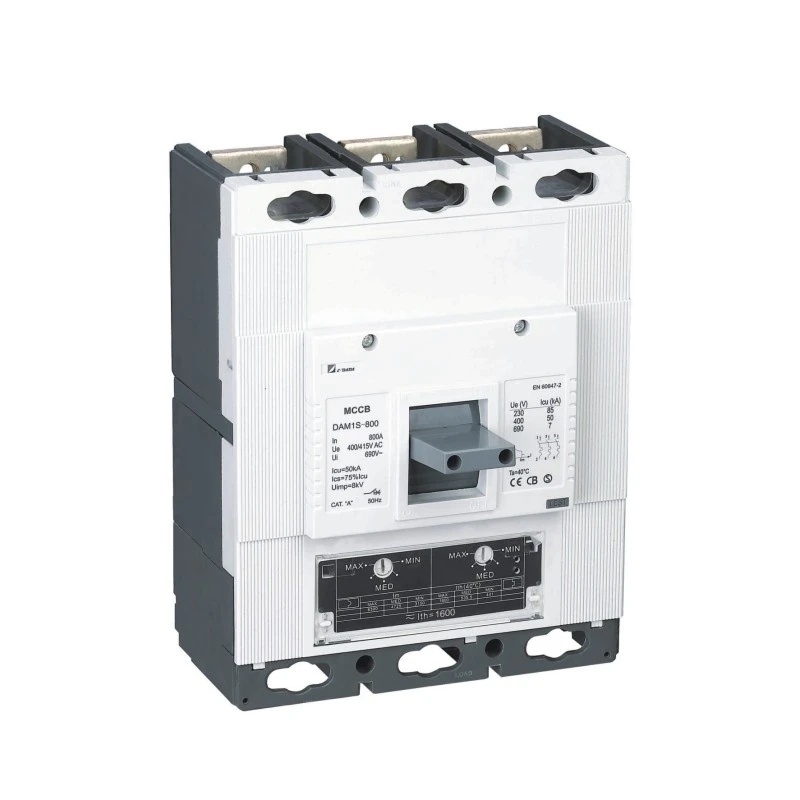

Модель: Серия DAM1 – термомагнитный регулируемый автоматический выключатель

Тип: Автоматический выключатель в литом корпусе (MCCB)

Полюсы: 3П/4П

Номинальное напряжение (Ue): 400 В/415 В переменного тока

Диапазон номинального тока: 160–1600 А

Температурная регулировка: 70–100 % In (защита от перегрузки)

Магнитная регулировка: 5× – 10× In (мгновенное отключение при коротком замыкании)

Сертификаты: CE, CB, ASTA, KEMA, SEMKO, RoHS.

● Тест Icu:O-t-CO(O:Маневр открытия,CO:Маневр закрытия-открытия,t:Продолжительность ожидания)

● Ics: тест O-t-CO-t-CO (O: маневр открытия, CO: маневр закрытия-открытия, t: продолжительность ожидания)

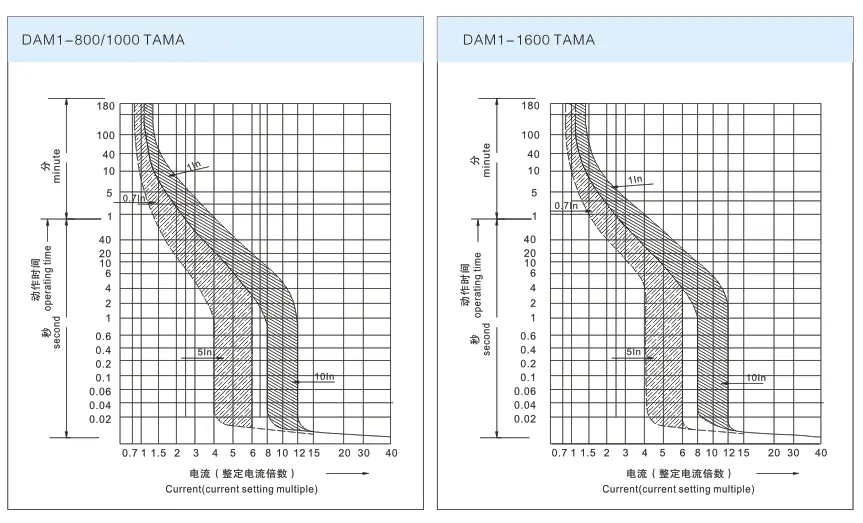

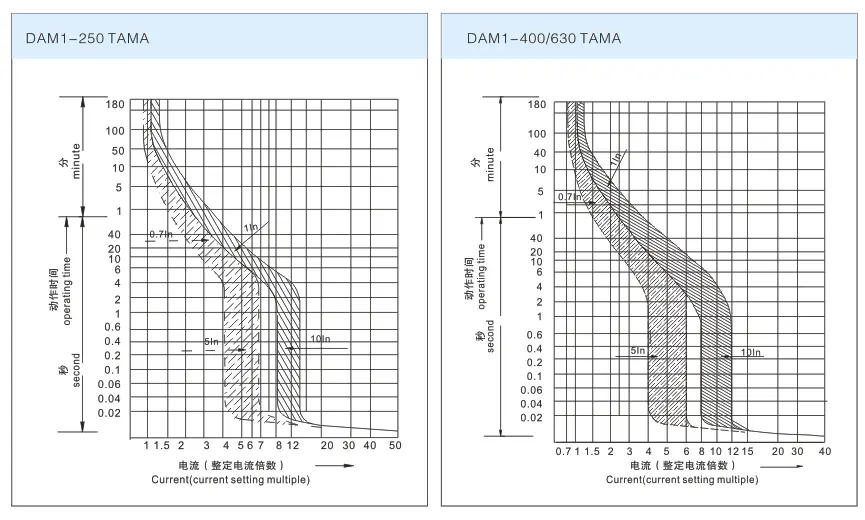

Характеристическая кривая для TAMA MCCB.

Почему стоит выбрать CDADA?

★ Точное машиностроение
В отличие от стандартных автоматических выключателей с фиксированными кривыми срабатывания, термомагнитная регулируемая конструкция CDADA позволяет инженерам точно настраивать защиту в соответствии с номиналами кабеля и оборудованием, расположенным ниже по цепи, что снижает количество нежелательных отключений и улучшает селективность системы.

★ Глобальное соответствие, местная поддержка
Благодаря сертификатам ASTA (Великобритания), KEMA (Нидерланды), CE (ЕС), CB (глобальный) и RoHS, продукция CDADA принимается более чем в 60 странах при поддержке оперативной технической поддержки из Шанхая.

★ Хорошее материальное преимущество

У нас строгая система управления поставщиками и сырьем. Обычно мы выбираем материал самого высокого качества для автоматических выключателей.

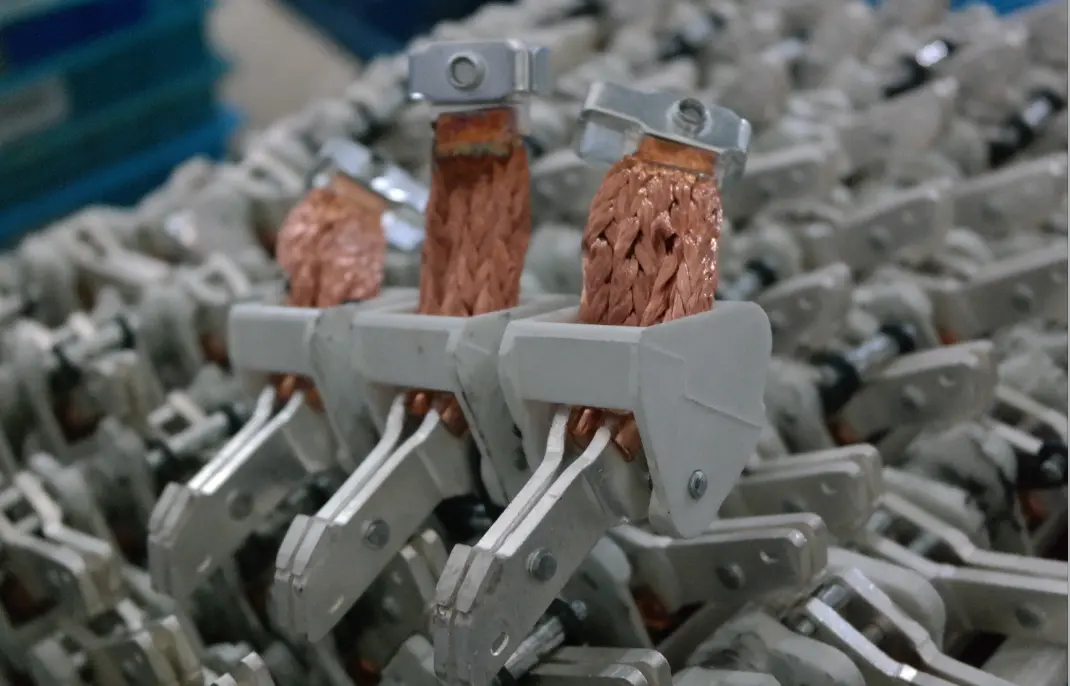

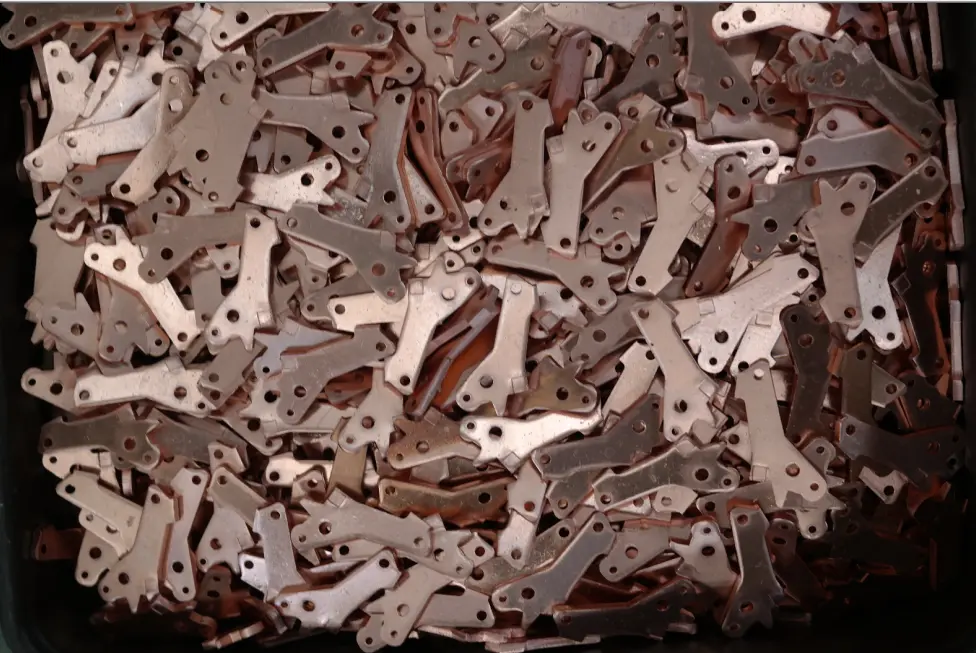

1) Используемая медь T2>99,9%,

2) Серебряный контакт (подвижная точка: 50%, неподвижная точка: 85%),

3) В центральном валу использован BMC-1 ((стекловолокно: 25%, самая высокая смола, самая высокая интенсивность).

4) Крышка и корпус BMC (стекловолокно: 22%, более высокая смола, более высокая интенсивность)

★ OEM и модернизация
Компактные размеры позволяют осуществлять прямую замену старых выключателей без изменения конструкции панели. Модульные аксессуары упрощают будущие обновления.

✅ Экономичная защита
Возможность регулировки исключает необходимость иметь на складе несколько выключателей с фиксированным номиналом — один блок CDADA DAM1 покрывает несколько сценариев нагрузки.

Типичные применения

★ Центры управления промышленными двигателями (MCC) – согласование пускового тока двигателя без отключения

★ Панели PDU центров обработки данных — координация с профилями ИТ-нагрузки.

★ Системы возобновляемой энергии – адаптируются к изменяющимся условиям солнечной и ветровой мощности.

★ Морские и морские платформы – надежная работа в суровых условиях.

★ Подстанции коммерческих зданий – оптимизируйте защиту систем отопления, вентиляции и кондиционирования, лифтов и освещения.

Часто задаваемые вопросы (FAQ)

Вопрос 1: Что означает «термомагнитная регулировка» в автоматическом выключателе DAM1?

A1: Это означает, что пороги срабатывания по перегрузке (тепловой) и короткому замыканию (магнитному) можно регулировать вручную:

● Тепловой: 70–100 % номинального тока (In).

● Магнитный: от 5 до 10 раз In Это позволяет настраивать кривые защиты для вашего конкретного применения.

Вопрос 2: Доступен ли термомагнитный автоматический выключатель на 250 А в конфигурации 3P?

A2: Да — все регулируемые модели DAM1 от 160 до 1600 А доступны в версиях 3P и 4P.

Вопрос 3: Как изменить настройки поездки?

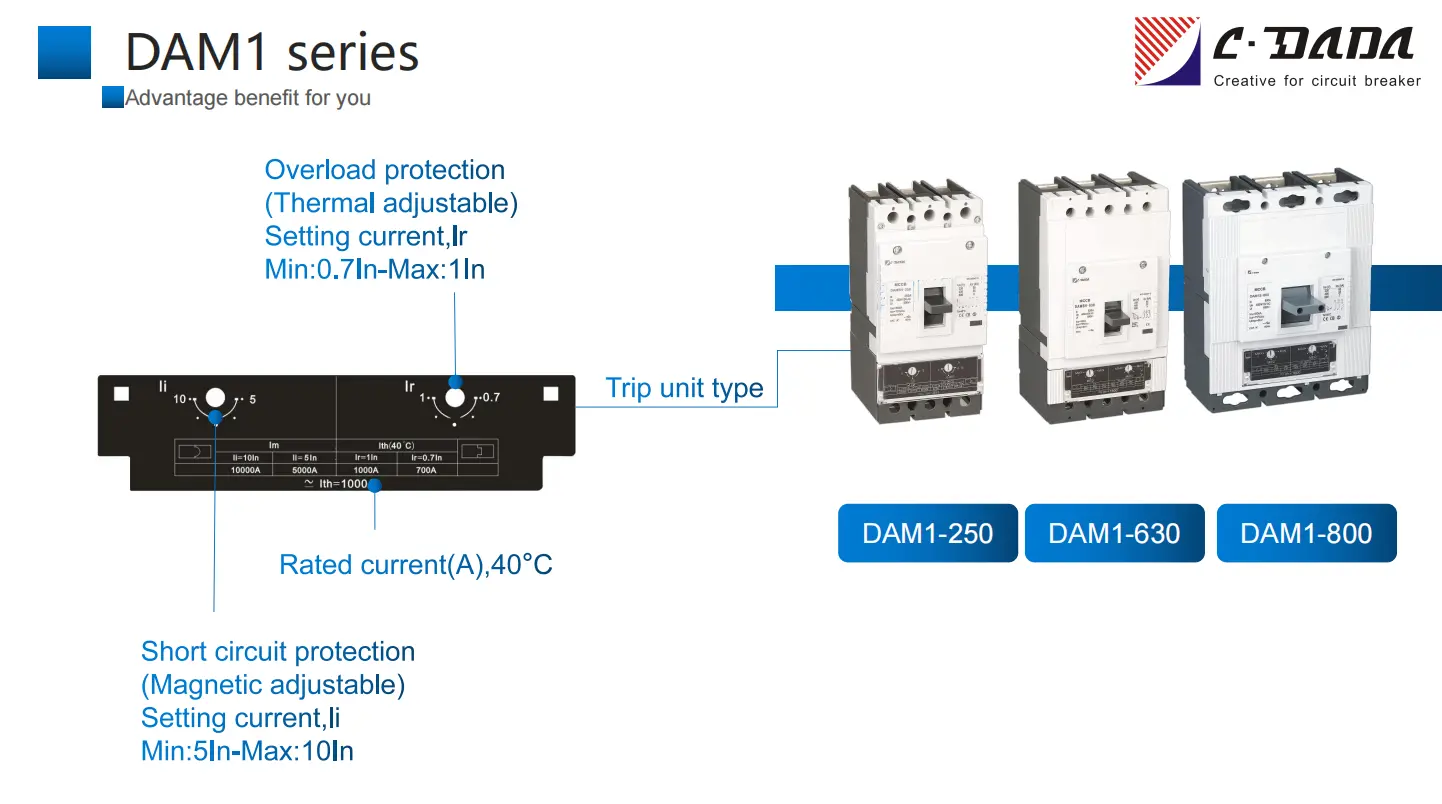

A3: Используйте два внешних регулятора или резьбовые отверстия на передней панели: один для теплового (с маркировкой «Ir»), другой для магнитного (с маркировкой «Im»). Разборка не требуется.

В4: Могу ли я проверить выключатель, не вызвав реальной неисправности?

A4: Да — встроенная кнопка отключения имитирует состояние отключения для функциональной проверки во время технического обслуживания.

В5: Почему стоит выбирать CDADA вместо других китайских брендов MCCB?

A5: CDADA выделяется:

● Настоящая двойная регулировка (многие конкуренты предлагают только тепловую регулировку).

● Международные сертификаты (не только CCC).

● Постоянный контроль качества (завод сертифицирован по стандарту ISO 9001).

● Техническая документация на английском языке для глобальных проектов.
