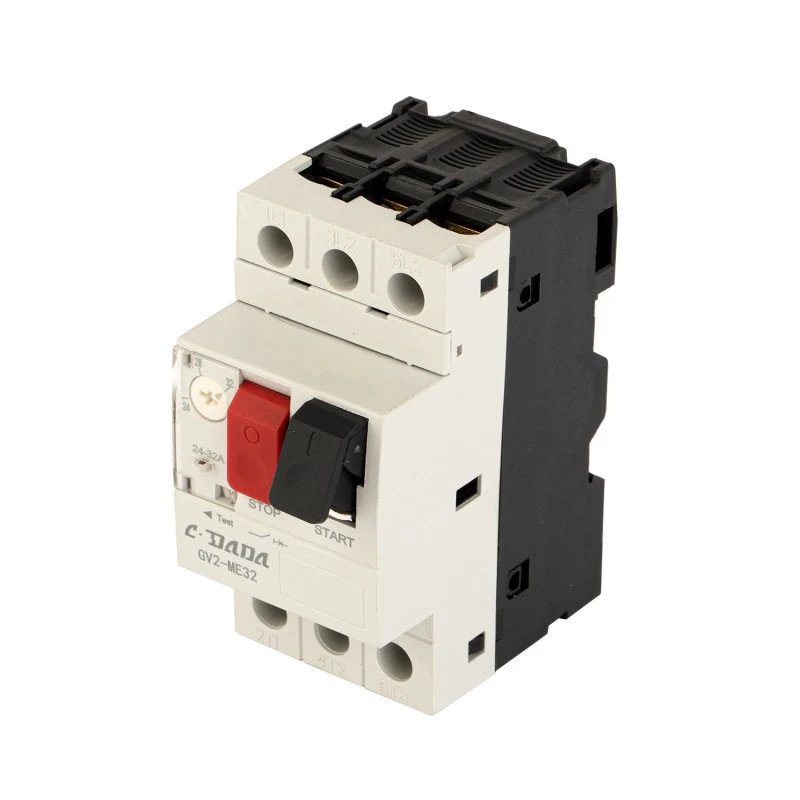

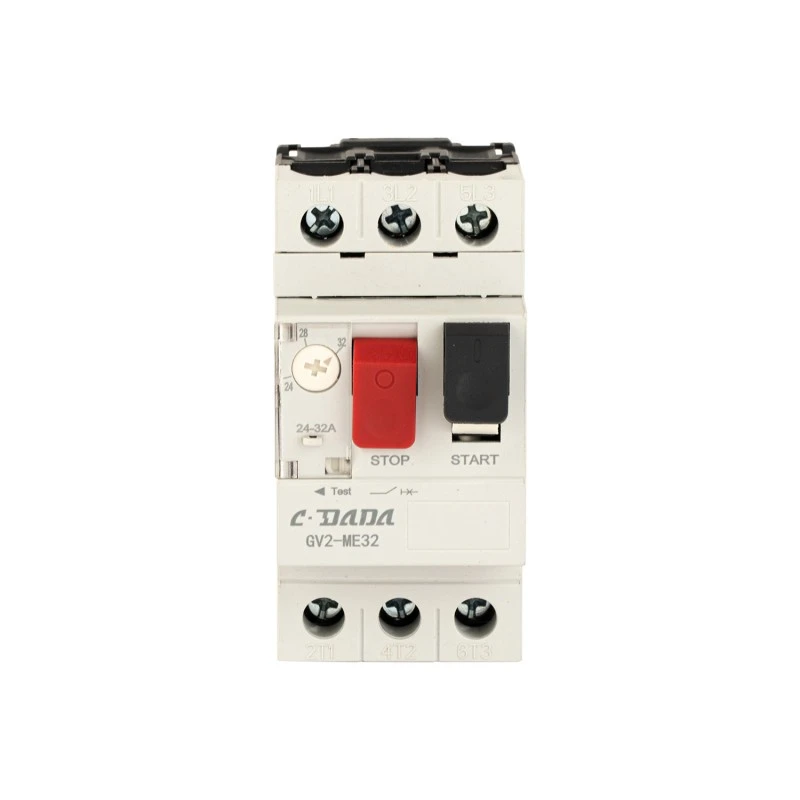

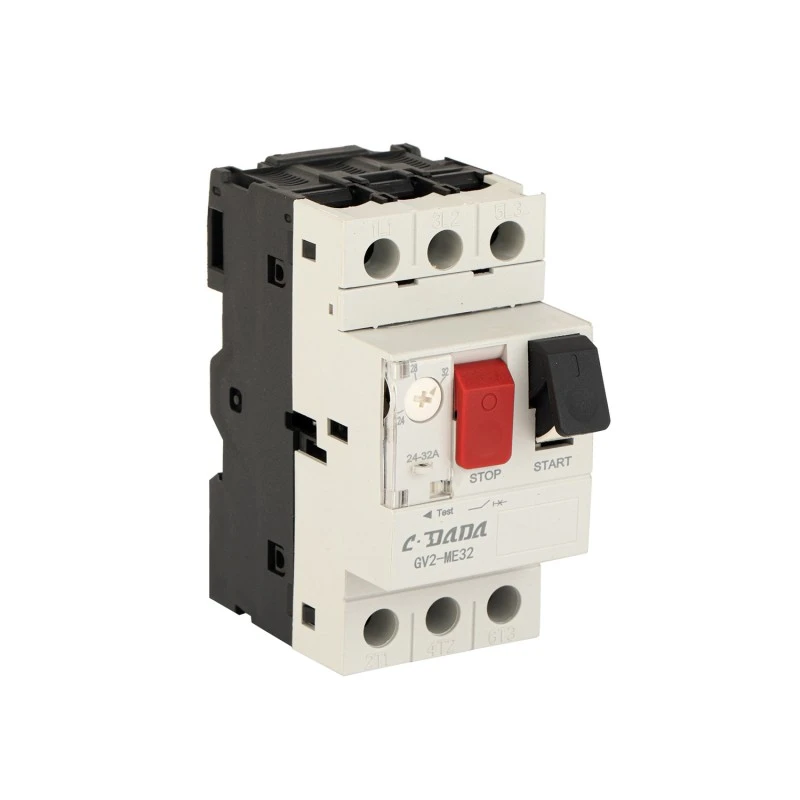

Автоматический выключатель защиты двигателя GV2 2P

Упростите защиту двигателя с помощью автоматического выключателя защиты двигателя CDADA GV2 2P (MPCB) — высокоточного и компактного решения, разработанного Shanghai DADA Electric CO., LTD. с использованием технологической платформы нового поколения и полностью автоматизированного производства. Разработанный для однофазных или двухфазных цепей двигателя, GV2 2P объединяет функции защиты от перегрузки, короткого замыкания, потери фазы (для трехфазных приложений при использовании в комплектах) и изоляции в одном устройстве, монтируемом на DIN-рейку.

Благодаря регулируемому диапазону настроек от 0,1 А до 32 А, тепловой компенсации колебаний температуры окружающей среды и номинальному напряжению изоляции 690 В он обеспечивает надежную защиту небольших двигателей в насосах, вентиляторах, компрессорах, конвейерах и системах отопления, вентиляции и кондиционирования. Сертифицированный по стандартам CE, обеспечивающий 110 000 механических и электрических операций и оснащенный дополнительными аксессуарами, такими как вспомогательные контакты, независимый расцепитель и расцепитель минимального напряжения, CDADA GV2 MPCB обеспечивает производительность промышленного уровня в компактном 2-полюсном формате.

Ключевые характеристики

Модельная серия: GV2 2P MPCB

Бренд: CDADA | Производитель: Шанхай DADA Electric CO., LTD.

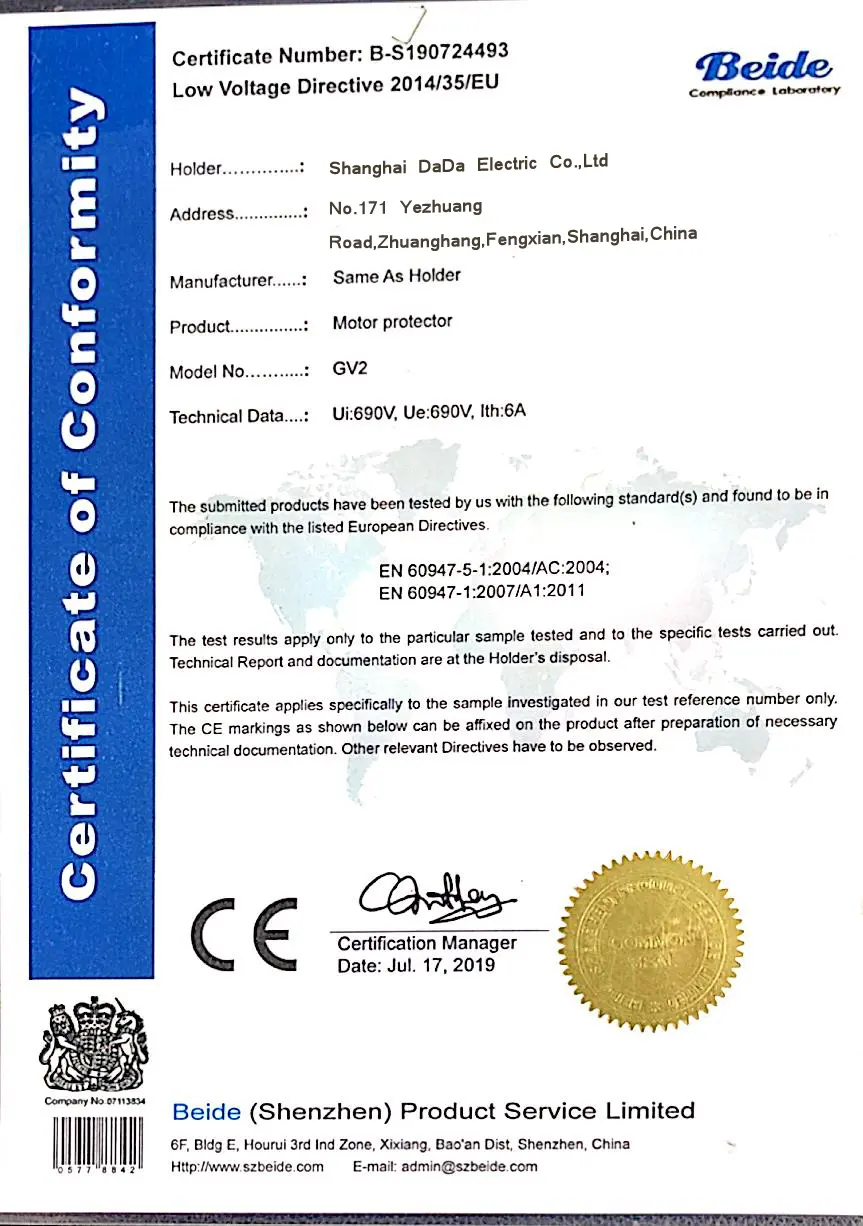

Сертификация: CE

Полюса: 2P (идеально подходит для однофазных двигателей или как часть комплекта трехфазной защиты)

Диапазон настройки тока: 0,1–32 А (регулируется с помощью диска)

Рейтинг кадра: 32А

Номинальное рабочее напряжение: 690 В переменного тока

Номинальное напряжение изоляции (Ui): 690 В

Импульсное выдерживаемое напряжение (Uimp): 6000 В

Рабочая частота: 50/60 Гц

Класс отключения: 10 А (стандарт для двигателей общего назначения)

Функции защиты:

★ Защита от тепловой перегрузки

★ Защита от короткого замыкания

★ Защита от потери фазы* (*при использовании в 3-полюсной конфигурации или согласованном комплекте)

★  Функция изоляции (видимый разрыв)

★ Встроенная температурная компенсация.

Механический срок службы: 110 000 операций.

Электрический срок службы (AC-3, 400 В): 110 000 операций.

Момент затяжки: 1,7 Н·м

Тип операции: Кнопочное включение/выключение с четким индикатором срабатывания.

Монтаж: DIN-рейка 35 мм.

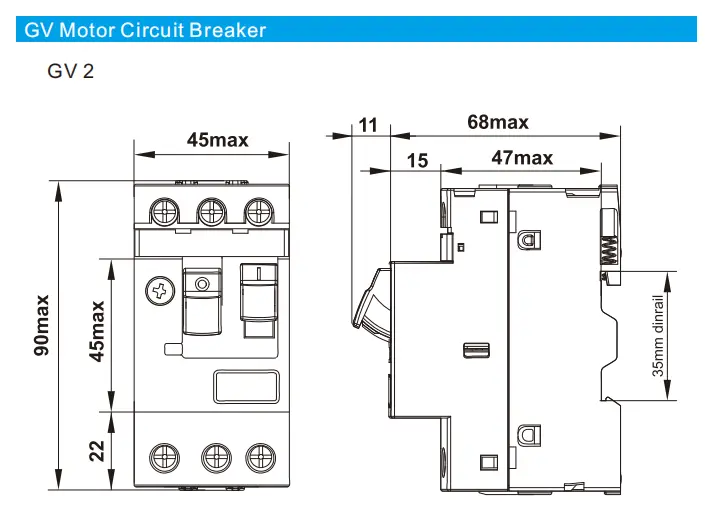

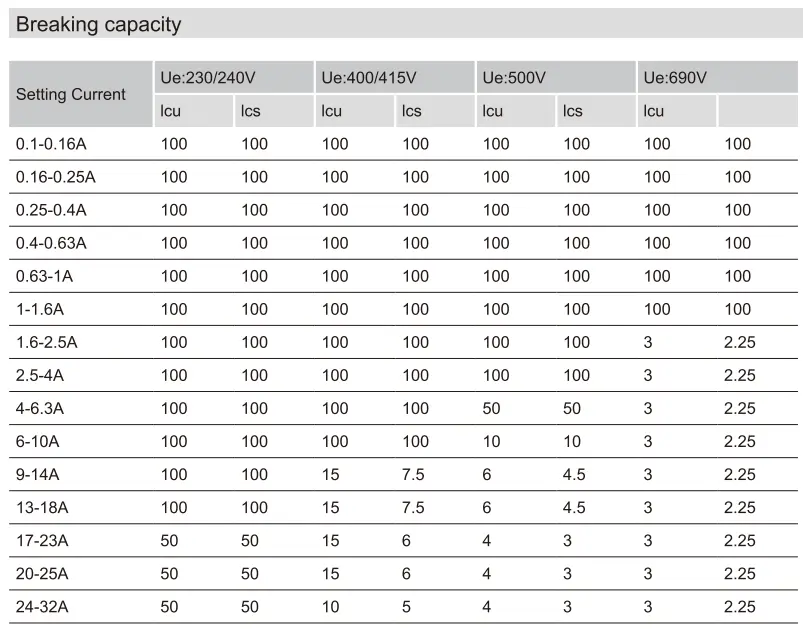

Технический паспорт

Почему стоит выбрать автоматический выключатель защиты двигателя CDADA GV2 2P?

★ Комплексная защита двигателя

Сочетает в себе автоматический выключатель + тепловое реле + изолятор — устраняет необходимость в отдельных компонентах.

★ Точность и стабильность

Механизм с температурной компенсацией обеспечивает стабильное срабатывание независимо от изменений окружающей среды (например, в жарких цехах или в холодных подвалах).

★ Высокая прочность

110 000 механических/электрических циклов, превосходя многих конкурентов по долгосрочной надежности.

★ Компактная конструкция 2P

Идеально подходит для компактных панелей управления, OEM-оборудования и проектов модернизации, где площадь панели ограничена.

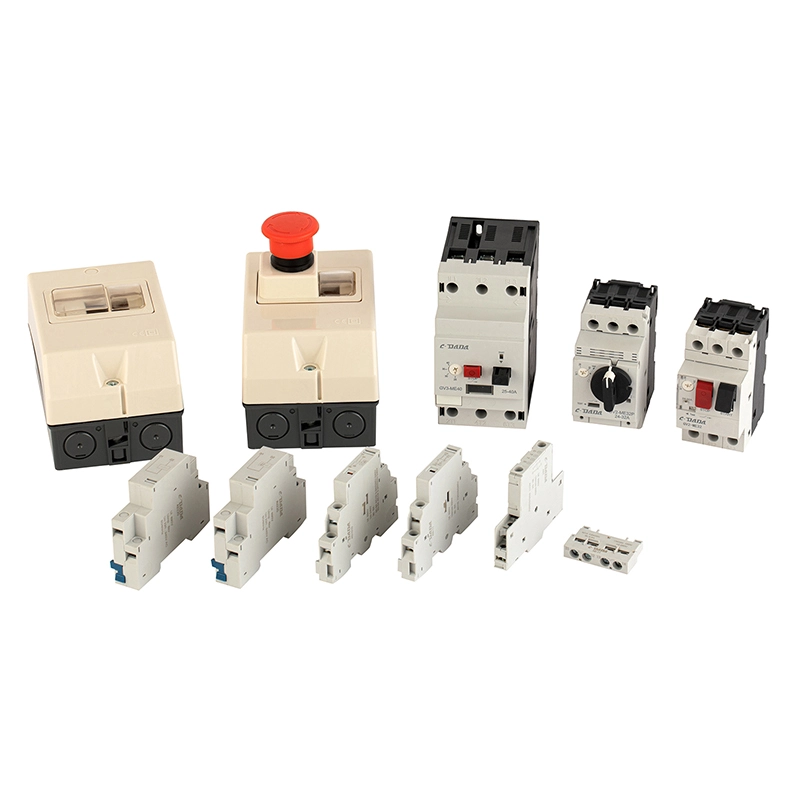

★ Полная экосистема аксессуаров

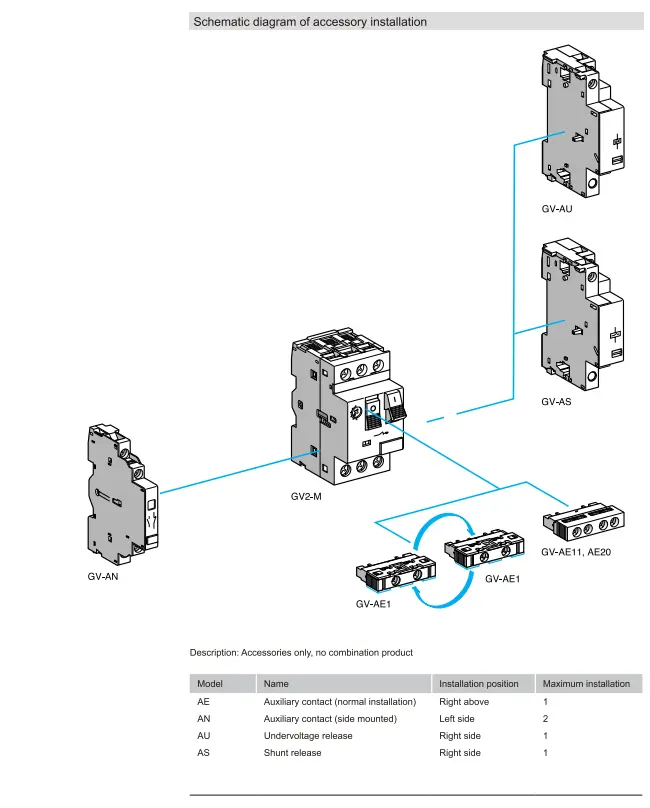

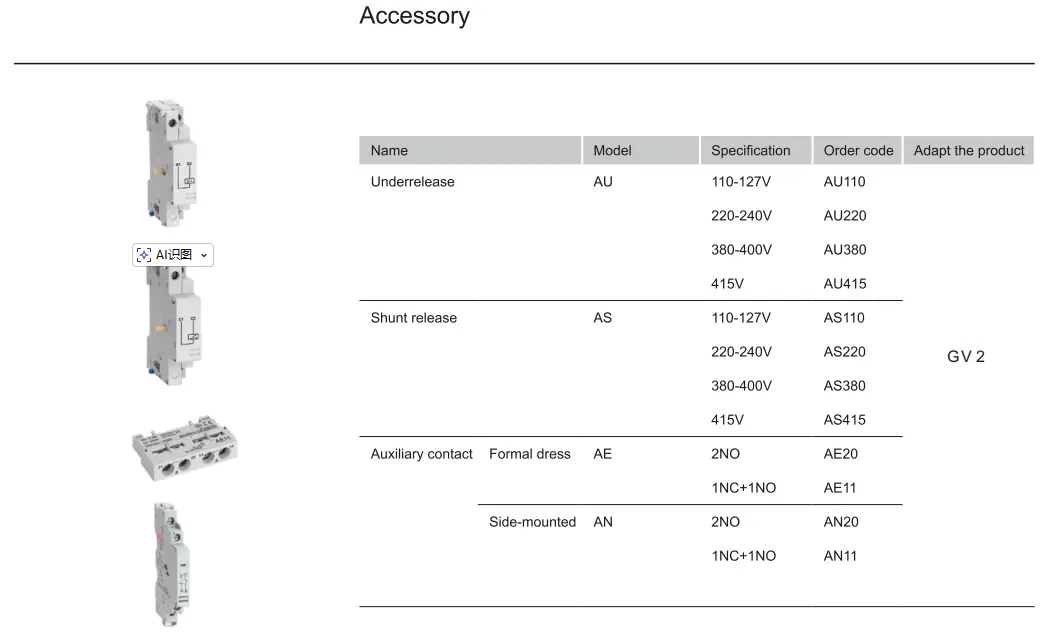

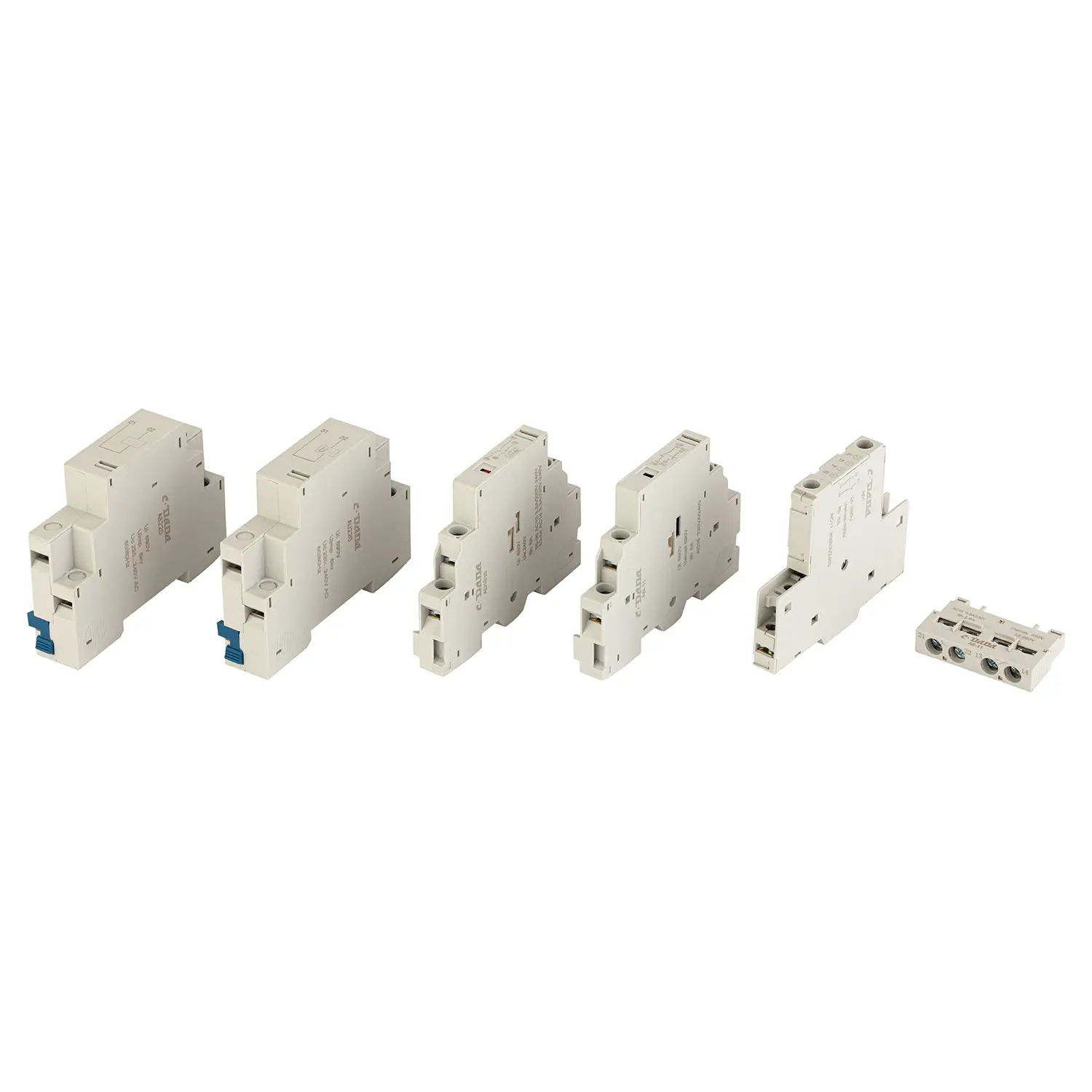

Поддерживает AE (фронтальный вспомогательный), AN (боковой вспомогательный), AU (расцепитель минимального напряжения), AS (шунтирующий расцепитель) — обеспечивает удаленную сигнализацию, автоматическое отключение или интеграцию с ПЛК.

★  Глобальное соответствие

Сертифицирован CE с номинальным напряжением 690 В — подходит для рынков Европы, Азии, Африки и Латинской Америки.

★ Согласованность обеспечивается за счет автоматизированного производственного оборудования, стандартизированных рабочих процедур, тщательного входного контроля материалов, внутрипроизводственных испытаний и окончательного 100% функционального тестирования критических параметров.

Типичные применения

Однофазные двигатели: насосы, устройства открывания гаражных ворот, небольшие компрессоры.

OEM-оборудование: упаковочные машины, оборудование для пищевой промышленности.

Системы HVAC: фанкойлы, небольшие чиллеры.

Автоматизация зданий: вспомогательное оборудование лифтов, управление вентиляцией.

Проекты модернизации: замена предохранителей + тепловых реле со встроенным MPCB.

Часто задаваемые вопросы

Вопрос 1: В чем разница между MPCB и стандартным автоматическим выключателем?

A1: Автомат защиты двигателя (MPCB), такой как GV2, обеспечивает:

● Регулируемая защита от тепловой перегрузки (согласованная с двигателем FLC).

● Магнитная защита от короткого замыкания.

● Обнаружение потери фазы (в версиях 3P)

● Функция изоляции

→ Стандартные автоматические выключатели обеспечивают только защиту от короткого замыкания и фиксированную перегрузку, но не оптимизированы для двигателя.

Вопрос 2. Может ли 2P GV2 защитить трехфазный двигатель?

A2: Не один. Для трехфазных двигателей вам потребуются три блока GV2 (по одному на фазу), скоординированные вместе, или используйте 3P MPCB. Однако 2P GV2 идеально подходит для однофазных двигателей или цепей управления.

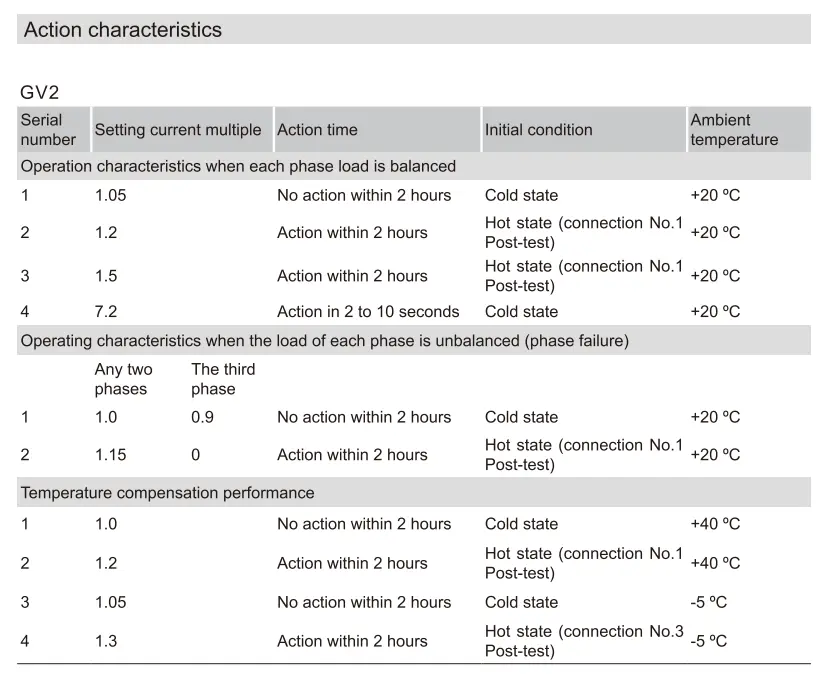

Вопрос 3. Что означает «Класс отключения 10А»?

A3: Определяет, насколько быстро автоматический выключатель срабатывает при перегрузке. Класс 10А означает, что он сработает в течение 10 секунд при токе уставки 7,2×, что идеально подходит для стандартных двигателей с короткозамкнутым ротором без высокого пускового момента.

В4: Действительно ли он компенсирует температуру?

А4: Да! Биметаллическая полоса имеет термическую компенсацию, поэтому срабатывание остается точным независимо от того, установлено ли устройство на складе с температурой 0°C или в шкафу с температурой 50°C.

В5: Почему стоит выбрать CDADA GV2 среди других брендов?

A5: CDADA предлагает:

● Настоящая сертификация CE с отчетами об испытаниях.

● Автоматизированное производство → стабильное качество и низкий процент брака.

● Полная совместимость аксессуаров (AE/AN/AU/AS).

● Конкурентоспособные цены для OEM-производителей и дистрибьюторов.

● Быстрая техническая поддержка и документация на английском языке.
