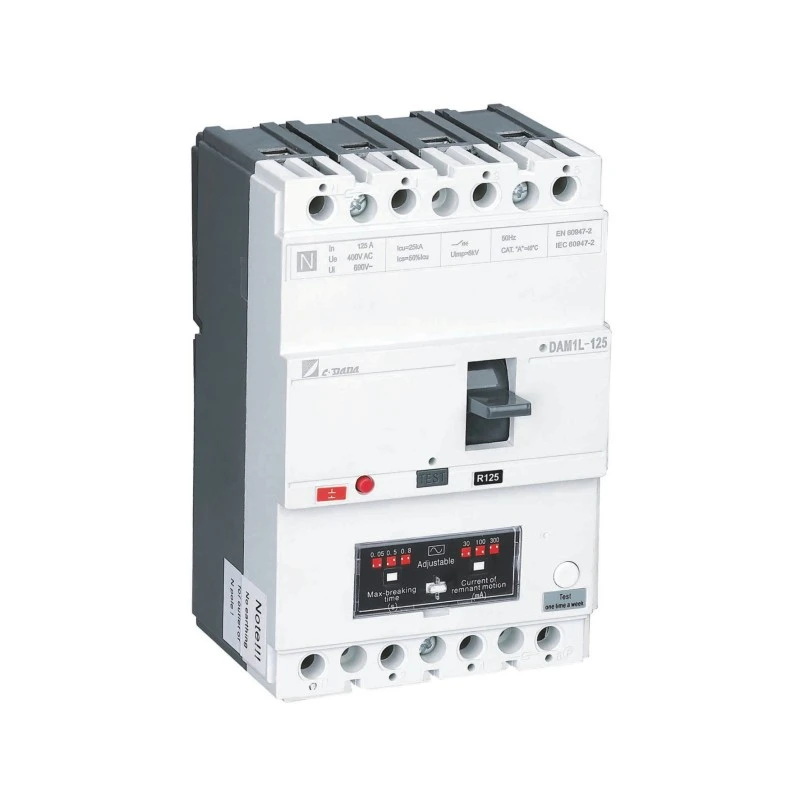

АнMCCB с защитой от утечкисочетает в себе функции обычного автоматического выключателя в литом корпусе с защитой от остаточного тока в одном скоординированном решении. Для коммерческих зданий, промышленных объектов, производителей оборудования и подрядчиков по электротехнике это может решить общую задачу: защитить силовую цепь от перегрузок и коротких замыканий, а также обнаружить потенциально опасный ток утечки.
Ключевым моментом является не просто выбор выключателя с большим количеством функций. Устройство должно соответствовать напряжению системы, номинальному току, условиям короткого замыкания, конфигурации полюсов, настройке тока утечки, условиям установки и требованиям координации. В этом руководстве объясняется, как работает эта технология, какие проблемы она решает и что покупатели должны проверить, прежде чем выбирать автоматический выключатель с защитой от утечек.
Оглавление
- 1. Что такое автоматический выключатель с защитой от утечки?
- 2. Как работает защита от утечек?
- 3. Какие электрические проблемы он может решить?
- 4. Зачем объединять MCCB и защиту от утечек?
- 5. Где используются автоматические выключатели с защитой от утечки?
- 6. Что следует проверить покупателям перед выбором?
- 7. Объяснение ключевых параметров
- 8. MCCB с защитой от утечки по сравнению с отдельными устройствами защиты
- 9. Рекомендации по установке и техническому обслуживанию
- 10. Shanghai DaDa Electric Co., Ltd. и решения для защиты от утечек
- 11. Часто задаваемые вопросы
- 12. Заключение
1. Что такое автоматический выключатель с защитой от утечки?
Автоматический выключатель в литом корпусе, обычно называемый MCCB, предназначен для защиты низковольтных электрических цепей от таких условий, как перегрузка и короткое замыкание. В отличие от обычного защитного выключателя, автоматический выключатель можно выбрать в широком диапазоне номиналов тока и отключающей способности, что делает его подходящим для коммерческих и промышленных распределительных систем.
АнMCCB с защитой от утечкидобавляет к этим обычным функциям защиты обнаружение остаточного тока или утечки на землю. Когда аномальный ток утечки обнаружен и достигает настроенного рабочего уровня, механизм защиты может инициировать отключение и отключить затронутую цепь.
Эта комбинация особенно полезна, когда проектировщикам электрооборудования требуется несколько уровней защиты без создания излишне сложной компоновки панелей. Коммерческие продукты доступны в виде интегрированных решений «MCCB плюс остаточный ток» или в виде MCCB в сочетании с совместимыми модулями защитного отключения. МЭК 60947-2 включает требования к автоматическим выключателям с защитой от остаточного тока, при этом производители могут предоставлять различные конфигурации и диапазоны регулировки.
2. Как работает защита от утечек?
В исправной электрической цепи ток, текущий через отходящие проводники, должен соответствующим образом соответствовать току, возвращающемуся через цепь. Утечка возникает, когда часть тока идет непреднамеренным путем, например, из-за повреждения изоляции, подключенного оборудования или контакта человека с частью, находящейся под напряжением.
Защита от утечки контролирует остаточный ток, связанный с этим дисбалансом. Если измеренный дифференциальный ток превышает настроенный порог срабатывания устройства, система защиты отправляет сигнал отключения на механизм MCCB.
В зависимости от конструкции изделия защита от утечки может обеспечивать регулируемый остаточный рабочий ток, задержку времени, функцию тестирования, индикацию сигналов тревоги или другие функции мониторинга. Коммерческие продукты защиты от утечек MCCB демонстрируют, что настройки чувствительности и задержки могут значительно различаться в зависимости от предполагаемого применения.
Чем это отличается от защиты от перегрузки?
Защита от перегрузки и защита от утечек реагируют на различные проблемы. Перегруженная цепь может потреблять чрезмерный ток из-за того, что подключено слишком много нагрузок или потому, что оборудование работает сверх предусмотренной мощности. Однако утечка связана с утечкой тока из предполагаемого проводящего пути.
Таким образом, простое увеличение возможностей защиты от перегрузки не обеспечивает автоматически подходящую защиту от утечек. Эти две функции следует рассматривать отдельно при проектировании системы распределения электроэнергии.
3. Какие электрические проблемы он может решить?
Электрооборудование, используемое на заводах, в коммерческих зданиях и инфраструктурных проектах, может работать в течение длительного времени в сложных условиях. Влага, пыль, старение изоляции, механические повреждения, ошибки при монтаже и износ оборудования — все это может способствовать возникновению ненормальных путей тока.
Поврежденная или стареющая изоляция может создать непредвиденные пути тока, которые могут вести себя не так, как обычное короткое замыкание.
Защита от остаточного тока может помочь обнаружить условия утечки, требующие быстрого отключения цепи.
Объединение функций защиты может упростить схему по сравнению с использованием нескольких независимых компонентов.
Фактический уровень защиты зависит от всей электрической системы, конфигурации устройства и условий установки. Поэтому автоматический выключатель с защитой от утечки следует рассматривать как часть правильно спроектированной схемы защиты, а не как универсальное решение для любой опасности, связанной с электрическим током.
4. Зачем объединять MCCB и защиту от утечек?
Для многих электротехнических проектов главным преимуществом является возможность удовлетворить несколько требований защиты в рамках скоординированной компоновки устройств. Это может быть полезно там, где важны пространство на панели, время установки и координация системы.
1. Несколько функций защиты
Правильно сконфигурированное устройство может обеспечить защиту от перегрузки, короткого замыкания и остаточного тока в рамках одной и той же архитектуры защиты. Это облегчает инженерам разработку определенной стратегии защиты фидерной или распределительной цепи.
2. Более эффективная конструкция панели.
Интегрированные или близко подобранные компоненты защиты могут снизить потребность в отдельных устройствах, проводке и монтажных приспособлениях. Производители автоматических выключателей с защитой от остаточного тока особо выделяют компактную установку и снижение требований к компонентам в качестве практических преимуществ.
3. Регулируемая защита
Некоторые продукты обеспечивают регулируемые пороги остаточного тока и задержки по времени. Это позволяет адаптировать защитное устройство к различным цепям вместо того, чтобы полагаться на одну фиксированную настройку для каждого приложения.
4. Упрощенное планирование системы
Когда требования к перегрузке, короткому замыканию и утечке рассматриваются вместе, инженеры могут оценить полную стратегию защиты вместо того, чтобы выбирать отдельные компоненты независимо.
5. Где используются автоматические выключатели с защитой от утечки?
Соответствующее применение зависит от электрической схемы, местных требований и технических характеристик продукта. Типичные области применения включают в себя:
- Распределительные щиты коммерческих зданий
- Промышленные системы распределения электроэнергии
- Фабричное производственное оборудование
- Питатели двигателей и машин
- Мастерские и производственные мощности
- Инфраструктура и инженерные коммуникации
- Электрооборудование, требующее контроля утечки на землю
- Системы распределения, где пространство панели ограничено
- Проекты, требующие скоординированной защиты от перегрузки, короткого замыкания и остаточного тока
MCCB широко используются в промышленных и коммерческих распределительных сетях, поскольку их текущие номиналы и отключающие возможности могут охватывать приложения, выходящие за рамки типичного диапазона небольших автоматических выключателей ответвлений.
6. Что следует проверить покупателям перед выбором?
Выбор автоматического выключателя с защитой от утечки, основанный только на номинальной силе тока, может создать проблемы во время установки. Покупатели должны предоставить производителю или инженеру-электрику достаточную информацию о системе, прежде чем подтверждать модель.
- Номинальный ток:Определите ожидаемую продолжительную нагрузку и выберите подходящий номинальный ток на основе всей конструкции схемы.
- Рабочее напряжение:Подтвердите напряжение системы и подходит ли продукт для предполагаемого применения переменного тока.
- Количество полюсов:Проверьте, требует ли система 3P, 4P или другую конфигурацию.
- Возможность короткого замыкания:Проверьте доступный потенциальный ток короткого замыкания и убедитесь, что автоматический выключатель имеет соответствующую отключающую способность.
- Чувствительность к утечке:Определите остаточный рабочий ток, необходимый для намеченной стратегии защиты.
- Временная задержка:Подумайте, требуется ли мгновенная работа или реакция с задержкой по времени для координации с вышестоящими или нижестоящими устройствами.
- Условия установки:Проверьте температуру окружающей среды, корпус, влажность, высоту над уровнем моря и другие соответствующие факторы окружающей среды.
- Стандарты и сертификаты:Подтвердите стандарты и разрешения, необходимые на целевом рынке.
7. Объяснение ключевых параметров
Следующие параметры особенно важны при сравнении различных продуктов защиты от утечек MCCB.
| Параметр | Почему это важно | Что покупатели должны подтвердить |
|---|---|---|
| Номинальный ток (В) | Определяет уровень тока, на который рассчитан автоматический выключатель в определенных условиях. | Подберите автоматический выключатель к нагрузке цепи и конструкции проводника. |
| Номинальное напряжение (Ue) | Определяет электрическое рабочее напряжение для приложения. | Убедитесь в совместимости с напряжением системы. |
| Разрывная способность | Указывает ток повреждения, который выключатель может безопасно отключить при определенных условиях испытаний. | Сравните номинал продукта с допустимым током короткого замыкания. |
| Настройка тока утечки | Определяет уровень остаточного тока, при котором срабатывает защита от утечки. | Подтвердите необходимую чувствительность и диапазон регулировки. |
| Временная задержка | Может помочь скоординировать защиту от утечек с другими защитными устройствами. | Проверьте, является ли требуемый ответ мгновенным или с задержкой. |
| Количество полюсов | Определяет, какие проводники коммутируются и защищаются. | Подтвердите 3P, 4P или другую необходимую конфигурацию. |
| Стандарты | Обеспечивает основу для производительности и тестирования продукта. | Проверьте применимые требования МЭК, региональные и проектные требования. |
Например, современные коммерческие продукты с защитой от остаточного тока могут предлагать различные комбинации номинального тока, конфигурации полюсов, рабочего напряжения и отключающей способности. Эти характеристики всегда следует сверять с реальными техническими данными продукта, а не предполагать, исходя только из категории продукта.
8. MCCB с защитой от утечки по сравнению с отдельными устройствами защиты
Как интегрированные, так и отдельные меры защиты могут быть технически целесообразными. Лучшая конфигурация зависит от электрической архитектуры проекта, требований к пространству, стратегии координации и предпочтений в области закупок.
| Рассмотрение | MCCB с защитой от утечки | Отдельная система защиты |
|---|---|---|
| Компоновка панели | Может обеспечить компактное расположение. | Может потребоваться дополнительное место для установки. |
| Электропроводка | Может уменьшить взаимосвязь между отдельными компонентами защиты. | Может потребоваться дополнительная проводка и координация. |
| Функции защиты | Разработан на основе комбинированной системы защиты. | Функции можно выбирать самостоятельно. |
| Обслуживание | Меньшее количество отдельных компонентов может упростить проверку. | Отдельные компоненты могут быть заменены отдельно в зависимости от конструкции. |
| Кастомизация | Зависит от доступных конфигураций выключателя и защиты от утечек. | Может обеспечить гибкость за счет объединения различных устройств. |
Важным моментом является то, что интеграция не означает автоматически пригодность. Выбранная комбинация должна по-прежнему удовлетворять электрическим требованиям установки.
9. Рекомендации по установке и техническому обслуживанию
Правильная установка так же важна, как и выбор правильного выключателя. Даже хорошо спроектированный автоматический выключатель с защитой от утечек может не обеспечить требуемых характеристик, если проводка, схема заземления, настройки или условия установки неверны.
Внимательно проверьте проводку
Следуйте электрической схеме производителя и инструкциям по установке. Фазный и нейтральный проводники, где это применимо, должны быть расположены правильно, чтобы система обнаружения остаточного тока работала должным образом.
Проверьте настройку утечки
Не предполагайте, что автоматически будет выбрана наименьшая доступная настройка тока утечки. Настройка должна соответствовать предполагаемой функции защиты и электрическим характеристикам цепи.
Учитывайте избирательность
Большие распределительные системы могут содержать несколько защитных устройств. Их рабочие характеристики следует рассматривать вместе, чтобы соответствующая неисправность на выходе не привела к ненужному отключению гораздо большей части установки.
Выполните функциональное тестирование
Если изделие обеспечивает функцию тестирования, тестирование должно проводиться в соответствии с рекомендуемой производителем процедурой и требованиями, применимыми к установке. Некоторые устройства защитного отключения предоставляют функции тестирования и дополнительные функции мониторинга.
10. Shanghai DaDa Electric Co., Ltd. и решения для защиты от утечек
Компания Shanghai DaDa Electric Co., Ltd. предоставляет решения MCCB, предназначенные для применений, в которых требуется совместная работа традиционной защиты цепей и защиты от утечек. Его серия DAM1L представляет собой пример автоматического выключателя со встроенной защитой от остаточного тока, предназначенного для применения в электрических системах зданий, промышленных объектах и других средах распределения низкого напряжения.
В информации о продукте указаны такие конфигурации, как четырехполюсная конструкция, широкий диапазон номинальных токов и регулируемая защита от утечки на землю. В зависимости от модели рабочий ток утечки можно настроить в заданном диапазоне, что позволяет адаптировать стратегию защиты к различным приложениям.
Для зарубежных покупателей, дистрибьюторов, производителей панелей и электротехнических подрядчиков наиболее полезным подходом является предоставление поставщику требований проекта до запроса ценового предложения. Это помогает определить, доступны ли требуемый номинальный ток, расположение полюсов, настройка утечки, отключающая способность и сертификация в предполагаемой конфигурации.
Информация для включения в запрос
- Требуемый номинальный ток
- Напряжение и частота системы
- Количество полюсов
- Требуемая чувствительность к току утечки
- Требуемая функция задержки времени
- Ожидаемый ток короткого замыкания или требуемая отключающая способность
- Среда установки
- Целевой рынок и требования к сертификации
- Требуемое количество
- OEM или индивидуальные требования, если применимо
Предоставление этих подробностей в начале может сделать техническую связь более эффективной и снизить риск выбора выключателя, который не соответствует окончательной установке.
11. Часто задаваемые вопросы
Защита от утечки обнаруживает остаточный ток, вызванный непреднамеренным прохождением тока, и может инициировать отключение выключателя при достижении настроенного порога срабатывания. Она предназначена для условий, отличных от обычной защиты от перегрузки и короткого замыкания.
Нет. Обычный автоматический выключатель обеспечивает такие функции, как защита от перегрузки и короткого замыкания, а конфигурация с защитой от утечки добавляет обнаружение и защиту от остаточного тока.
Защита от утечки может помочь обнаружить определенные пути аномального тока, которые могут привести к опасности поражения электрическим током. Однако предотвращение пожара зависит от всей электроустановки, состояния оборудования, настроек защиты и применимых мер безопасности.
Не существует единой настройки, подходящей для каждой установки. Соответствующее значение зависит от цели защиты, характеристик цепи, оборудования и применимых электрических требований. Настройка должна определяться квалифицированным персоналом.
Конфигурация автоматического выключателя обычно разрабатывается с учетом обычных функций защиты автоматического выключателя, но конкретные функции защиты зависят от конкретной модели и конфигурации расцепителя. Всегда проверяйте техническую документацию производителя.
МЭК 60947-2 является важным стандартом для низковольтных выключателей и включает требования, относящиеся к автоматическим выключателям с защитой от остаточного тока. Также могут применяться региональные стандарты и требования, специфичные для проекта.
Да, подходящие модели можно использовать в промышленном распределительном и оборудовании, если их электрические характеристики, характеристики защиты и экологические характеристики соответствуют условиям установки.
Обеспечьте требуемый ток, напряжение, полюса, отключающую способность, настройку тока утечки, требования к временной задержке, условия установки, количество и целевую сертификацию. Это дает производителю достаточно информации, чтобы рекомендовать подходящую конфигурацию.
12. Заключение
MCCB с защитой от утечки обеспечивает две важные области электрической защиты: обычную защиту от сверхтоков и обнаружение остаточного тока. Объединение этих функций в скоординированное решение может помочь упростить схемы распределения электроэнергии там, где важны электробезопасность, пространство для панелей и координация системы.
Самый важный шаг — не ограничиваться названием продукта. Номинальный ток, рабочее напряжение, отключающая способность, конфигурация полюсов, чувствительность к утечке, временная задержка, условия установки и применимые стандарты – все это влияет на то, подходит ли конкретный автоматический выключатель для проекта.
Для покупателей, оценивающих автоматические выключатели с защитой от утечек для коммерческих зданий, промышленных объектов, распределительных панелей или OEM-приложений, работа непосредственно с фактическими электрическими требованиями является наиболее надежным способом определения подходящей конфигурации.
