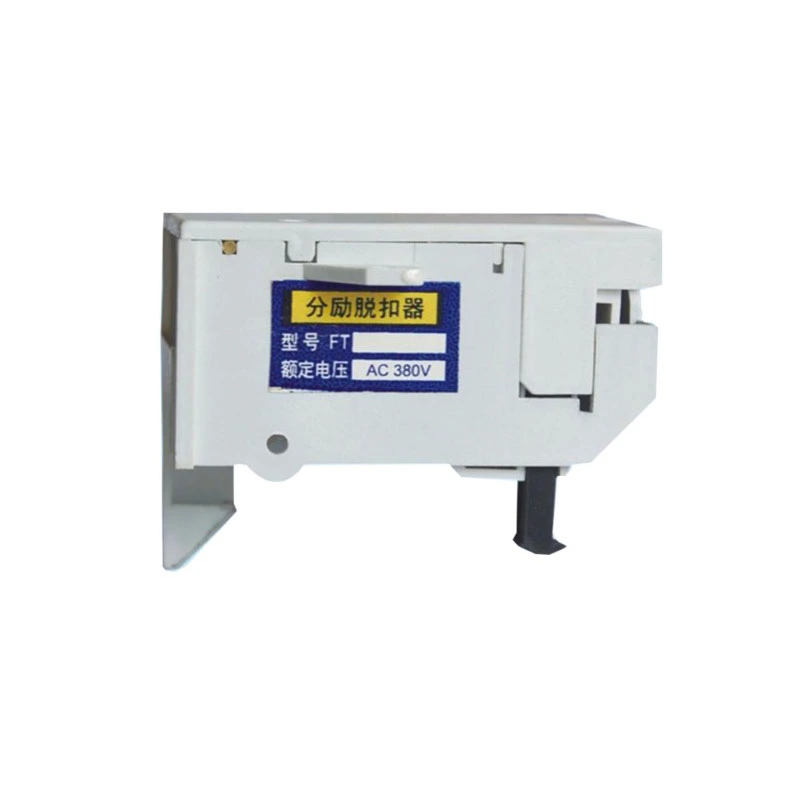

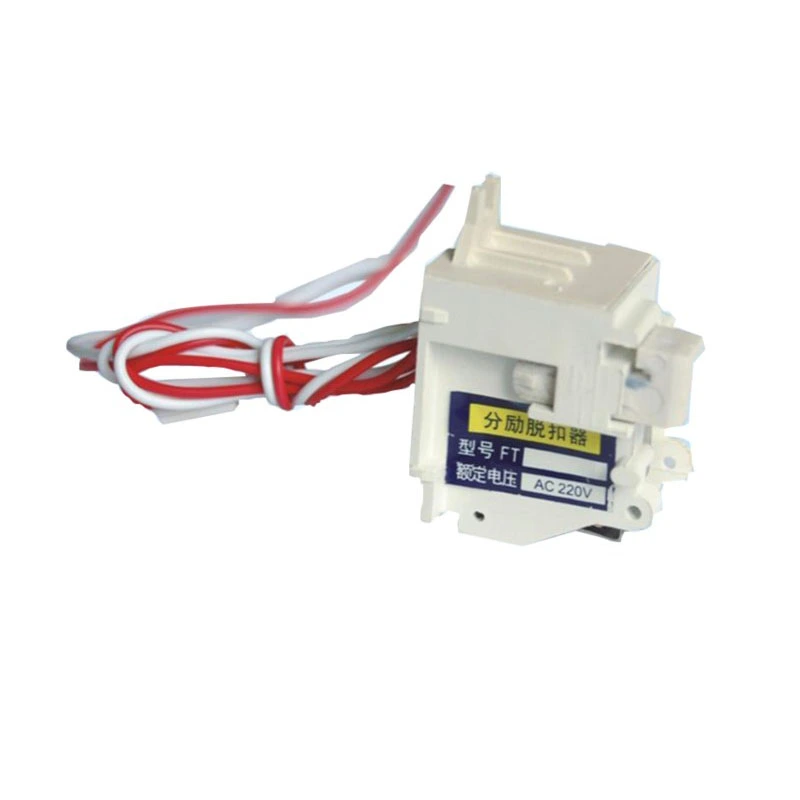

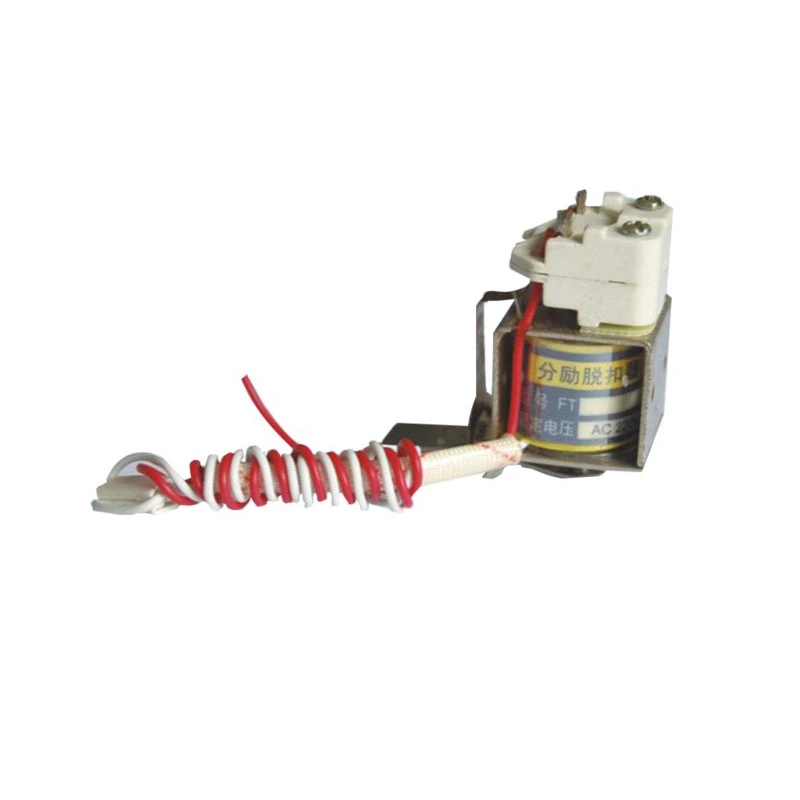

Шунтовый выпуск MCCB

Шанхай DADA Electric CO., LTD. является надежным производителем в Китае и имеет собственный бренд CDADA. Мы понимаем важность наличия надежных и эффективных электрических компонентов, которыми можно управлять удаленно, чтобы обеспечить безопасность и целостность системы. Вот почему мы разработали шунтирующий расцепитель CDADA MCCB, специально разработанный для удовлетворения этих потребностей.

Независимо от того, являетесь ли вы инженером, желающим улучшить функции безопасности вашей системы, или менеджером по закупкам, которому нужны высококачественные компоненты, наш шунтирующий расцепитель обеспечит необходимую вам надежность и простоту использования.

Основные характеристики продукта

★ Цель: Дистанционное управление автоматическими выключателями в литом корпусе для немедленного отключения.

★ Диапазон напряжения: Совместим с источниками питания переменного тока 50 Гц, 220/380 В и постоянного тока 110/220 В.

★ Удобство предварительной проводки: поставляется с подготовленной на заводе внутренней проводкой, поэтому пользователю остаются только внешние соединения.

★ Простая установка: подключайте сигналы управления к назначенным клеммам — сложная настройка не требуется.

★ Надежная работа: разработан для мгновенной работы, обеспечивая быстрое реагирование в критических ситуациях.

★ Наша рекомендация: для достижения оптимальной производительности всегда сопоставляйте номинальное напряжение независимого расцепителя со спецификациями источника питания управления вашего автоматического выключателя.

Технические характеристики

Руководство по установке и использованию

Чтобы максимально эффективно использовать шунтирующий механизм CDADA MCCB, выполните следующие действия:

★ Проверка совместимости. Убедитесь, что номинальное напряжение независимого расцепителя соответствует питанию управления вашего автоматического выключателя.

★ Подключите сигнал управления: используйте имеющуюся кнопку (SB2) или собственное устройство управления для подключения к клеммам P3 и P4.

★ Проверьте схемы подключения: см. прилагаемую схему, где пользователем необходимо подключить только пунктирные линии, а вся остальная проводка подготовлена ​​на заводе.

★ Тестовая эксплуатация: перед полным развертыванием проверьте шунтирующий расцепитель в контролируемых условиях, чтобы убедиться в правильности его работы.

★ Совет по техническому обслуживанию: Регулярно проверяйте соединения проводов на предмет признаков износа или повреждения. Чтобы обеспечить надежную работу, поддерживайте чистоту и отсутствие пыли в зоне вокруг шунтирующего расцепителя.

Обзор схемы подключения

Схема подключения независимого расцепителя CDADA MCCB проста:

● SB2: Кнопка открытия (предоставляется пользователем).

● P3, P4: номера клемм для подключения сигнала управления.

● Us: источник питания управления.

● QF: Вспомогательный контакт.

Только пунктирные линии на схеме требуют подключения пользователя — вся остальная необходимая проводка поставляется предварительно подключенной на заводе, что упрощает и ускоряет установку.

Примечание по установке: Всегда дважды проверяйте проводку перед подачей питания, чтобы избежать потенциальных опасностей.

Часто задаваемые вопросы

В1: Что означает «шунтирующий релиз»?

A1: Шунтирующий расцепитель — это аксессуар, используемый для дистанционного отключения автоматического выключателя в случае чрезвычайной ситуации или особых эксплуатационных требований. Он обеспечивает возможность быстрого отключения питания без физического доступа к самому выключателю.

В2: Могу ли я использовать этот шунтирующий расцепитель с любым автоматическим выключателем?

A2: Нет, он должен быть совместим с моделью MCCB и его управляющим напряжением. Наши шунтирующие расцепители предназначены для бесперебойной работы с автоматическими выключателями CDADA, но также могут быть совместимы с другими брендами — если вы не уверены, проконсультируйтесь с нашей командой технической поддержки.

В3: Подходит ли шунтирующий расцепитель для приложений как переменного, так и постоянного тока?

О3: Да, наш шунтирующий расцепитель поддерживает приложения как переменного (220 В, 380 В), так и постоянного тока (110 В, 220 В), обеспечивая гибкость в различных средах.

В4: Почему стоит выбрать шунтирующий релиз CDADA вместо других?

О4: В CDADA мы уделяем приоритетное внимание:

● Гарантия качества. Тщательное тестирование гарантирует соответствие каждого устройства высоким стандартам.

● Простота установки: предварительно смонтированные устройства экономят время и уменьшают количество ошибок.

● Поддержка клиентов: прямая помощь со стороны нашей опытной команды.

● Экономическая эффективность: конкурентоспособные цены без ущерба для качества.

Заключительное примечание от CDADA

Выбор правильного независимого расцепителя может значительно повысить безопасность и функциональность ваших электрических систем. Приобретая CDADA, вы получаете не просто компонент — вы приобретаете партнера, стремящегося к совершенству в каждой детали. Позвольте нам помочь вам достичь душевного спокойствия с помощью наших надежных и простых в использовании решений.
