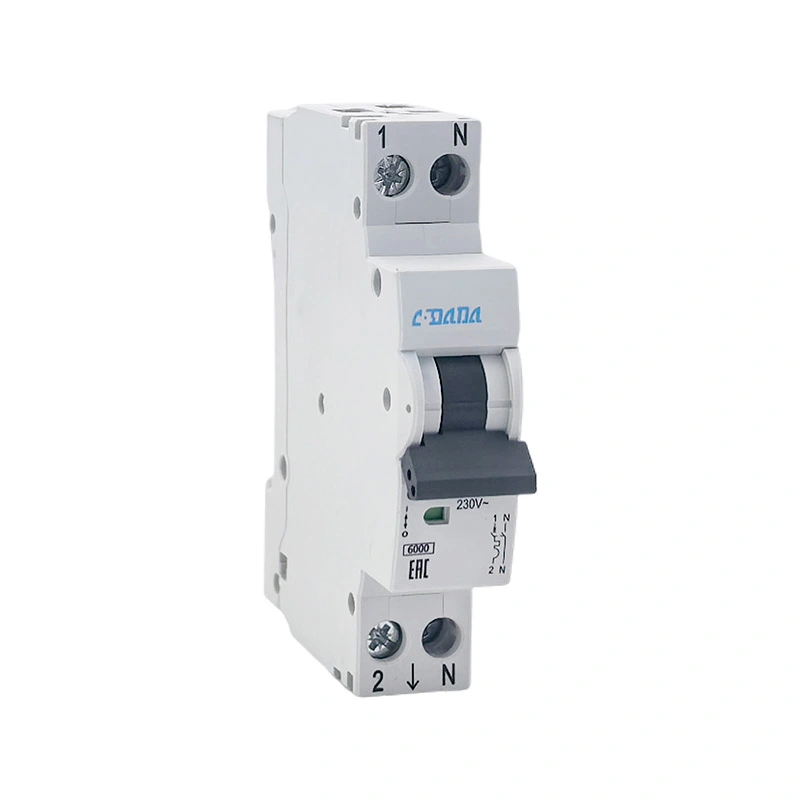

Почему миниатюрный автоматический выключатель ДПН 6КА важен для современной электрозащиты?

A Автоматический выключатель миниатюрный ДПН 6КАразработан для обеспечения надежной защиты от перегрузок и коротких замыканий, сочетая компактные размеры с практичностью установки. Конфигурация DPN обычно ассоциируется с схемой 1P+N, тогда как 6KA относится к номинальной отключающей способности при коротком замыкании 6 кА в соответствии с применимыми стандартами и указанными условиями испытаний. В этом руководстве объясняется, что означает миниатюрный автоматический выключатель ДПН 6КА, как он работает, почему важна его отключающая способность, где его можно использовать, как его правильно выбрать и установить, а также что следует учитывать покупателям при выборе оборудования для защиты цепей.

Что означает миниатюрный автоматический выключатель ДПН 6КА?

Миниатюрный автоматический выключатель, обычно сокращенно MCB, представляет собой автоматическое защитное коммутационное устройство, используемое для отключения электрического тока при возникновении нештатных условий. В отличие от обычного предохранителя, который обычно необходимо заменять после срабатывания, автоматический выключатель обычно можно сбросить после того, как неисправность исследована и цепь считается безопасной.

ТерминДПНобычно используется для описания компактногоКонфигурация 1П+Н, в котором устройство включает защиту фазного провода и одновременное переключение нейтрального проводника. Точное внутреннее расположение и то, защищена ли нейтраль или только включена, зависят от конкретной конструкции изделия. Поэтому покупателям следует проверять техническую документацию производителя, а не интерпретировать только аббревиатуру.

The 6КАмаркировка, обычно записываемая как6 кА, указывает на номинальную отключающую способность при коротком замыкании 6 кА в соответствии с действующим стандартом, условиями испытаний, напряжением и техническими характеристиками изделия. На практике он указывает уровень ожидаемого тока короткого замыкания, который автоматический выключатель предназначен для безопасного отключения в заданных условиях.

Такое сочетание компактной конфигурации и определенной способности отключения при коротком замыкании делает миниатюрный автоматический выключатель DPN 6KA полезным для многих приложений распределения низкого напряжения, где важны как пространство панели, так и надежная защита цепи.

Как работает автоматический выключатель ДПН 6КА?

Типичный миниатюрный автоматический выключатель использует принципы тепловой и магнитной защиты. Термический механизм реагирует на длительную перегрузку по току, а магнитный механизм предназначен для быстрого реагирования на сильноточные неисправности, такие как короткие замыкания.

• Защита от перегрузки:Когда ток остается выше нормального рабочего уровня цепи в течение достаточного периода времени, тепловой механизм может вызвать срабатывание выключателя.
• Защита от короткого замыкания:Высокий ток повреждения может активировать механизм магнитного отключения, что позволит быстро разорвать цепь.
• Ручное переключение:Рукоятка управления позволяет включать и выключать цепь во время нормальной работы, если изделие предназначено для этой функции.
• Локализация отказов:В схеме DPN фазный и нейтральный проводники могут быть отключены в соответствии с указанной коммутационной схемой устройства.
• Компактное распределение:Узкий форм-фактор может помочь электрическим панелям разместить больше цепей в ограниченном пространстве на DIN-рейке.

Цель выключателя – не просто отключить электричество. Он должен прерывать аномальный ток в условиях, для которых он был разработан, оставаясь при этом надежным во время нормальной работы. Поэтому важна правильная координация с защитными устройствами выше и ниже по потоку.

По этой причине выбор автоматического выключателя только на основании его физического размера или номинального тока может создать проблемы. Перед установкой всегда следует проверять полную электрическую спецификацию.

Почему отключающая способность 6KA важна?

Отключающая способность — одна из наиболее важных характеристик, которую следует учитывать при покупке миниатюрного автоматического выключателя. Номинальный ток 6 кА означает, что выключатель имеет номинальную устойчивость к короткому замыканию6000 амперв заданных условиях испытаний.

Это делаетнетозначает, что автоматический выключатель должен непрерывно выдерживать ток 6000 А. Номинальный ток автоматического выключателя указывается в отдельной спецификации. Например, выключатель может иметь номинальный ток, соответствующий цепи освещения или розетки, и при этом иметь отключающую способность при коротком замыкании 6 кА.

При новой установке потенциальный ток короткого замыкания в месте установки должен оценить квалифицированный специалист-электрик. Выбранный выключатель должен иметь достаточную отключающую способность для установки и соответствовать применимым местным требованиям.

Каковы основные преимущества?

Правильно подобранный миниатюрный автоматический выключатель DPN 6KA может решить несколько распространенных проблем в компактных системах распределения электроэнергии.

Еще одним практическим преимуществом является более простая организация схемы. Вместо того, чтобы позволять одному защитному устройству обслуживать слишком много нагрузок, правильно спланированный распределительный щит может разделить электрические нагрузки на отдельные цепи. Это упрощает поиск и устранение неисправностей и может помочь ограничить влияние неисправности на затронутую цепь.

Где он обычно используется?

Выключатели DPN 6KA можно рассматривать для широкого спектра применений в распределительных сетях низкого напряжения, при условии, что их электрические характеристики и сертификационные требования соответствуют условиям установки.

• Жилые распределительные щиты
• Электрооборудование квартир и зданий
• Цепи освещения
• Розетки и схемы общего назначения
• Небольшие коммерческие здания
• Офисы и торговые объекты
• Панели управления и схемы распределения оборудования
• Легкие промышленные электроустановки
• Вспомогательные цепи в электрошкафах

Они могут быть особенно полезны в компактном распределительном оборудовании, где установщику необходимо сбалансировать защиту цепи с доступным монтажным пространством. Однако пригодность применения никогда не следует определять только по названию продукта.

Перед выбором конкретной модели необходимо учитывать тип нагрузки, размер проводника, метод установки, температуру окружающей среды, уровень неисправности, систему напряжения, схему заземления и местные электротехнические правила.

Что следует проверить покупателям перед выбором?

Одна из самых больших ошибок при покупке – выбор автоматического выключателя только по его номинальному току или маркировке 6 кА. Более полный обзор спецификаций может уменьшить проблемы совместимости, задержки при установке и ненужные затраты на замену.

1. Номинальный ток:Выбирайте в соответствии с схемой и ожидаемой нагрузкой, а не просто выбирая максимально возможный номинал.
2. Номинальное напряжение:Убедитесь, что автоматический выключатель соответствует напряжению и частоте электрической системы.
3. Конфигурация полюсов:Убедитесь, что требуется схема 1P+N, и выясните, какие проводники защищены и коммутированы.
4. Отключающая способность:Убедитесь, что номинал 6 кА достаточен для предполагаемого тока повреждения в точке установки.
5. Кривая поездки:Проверьте требуемую характеристику отключения в зависимости от нагрузки и пускового режима.
6. Стандарты и сертификация:Запросите соответствующие протоколы испытаний, декларации и сертификационные документы, применимые к целевому рынку.
7. Совместимость терминала:Проверьте диапазон размеров проводников, конструкцию клемм, требования к затяжке и доступность соединений.
8. Совместимость с DIN-рейкой:Убедитесь, что физические размеры соответствуют предполагаемому распределительному шкафу.
9. Операционная среда:Учитывайте температуру, влажность, высоту над уровнем моря, пыль, вибрацию и другие условия окружающей среды.
10. Стабильность поставщиков:Для проектов, требующих повторных заказов, проверьте производственные возможности и процедуры контроля качества.

Для дистрибьюторов еще одним важным фактором является постоянство продукта. Выключатель, который соответствует спецификации в одной партии, но значительно различается в последующих партиях, может создать риски, связанные с запасами и проектом. Поэтому покупателям следует заранее обсудить с поставщиком процедуры контроля качества, стандарты проверки, упаковку, маркировку и требования к повторному заказу.

Что следует учитывать при установке?

Электрический монтаж должен выполняться квалифицированным специалистом в соответствии с инструкциями производителя и действующими электротехническими нормами. Даже правильно подобранный выключатель ДПН 6КА может работать плохо, если его неправильно установить.

• Перед работой с распределительным оборудованием обесточьте установку.
• Перед подключением проверьте напряжение в сети и расположение проводки.
• Надежно установите выключатель на соответствующую DIN-рейку или монтажную систему.
• Используйте проводники в пределах указанного производителем размера.
• Примените указанный момент затяжки клемм.
• Следите за аккуратностью прокладки проводников и избегайте ненужных механических нагрузок на клеммы.
• Проверьте соединения фазы и нейтрали в соответствии со схемой подключения изделия.
• Убедитесь, что в корпусе имеется достаточное пространство, вентиляция и защита.
• Перед подачей питания на завершенную цепь выполните соответствующие электрические испытания.

Особого внимания заслуживает терминальное подключение. Ослабленное электрическое соединение может создать сопротивление и нагрев, а неправильно подготовленный проводник может поставить под угрозу механическую стабильность соединения. Поэтому при установке следует соблюдать указанные производителем требования к подготовке проводников и моменту затяжки.

Никогда не используйте автоматический выключатель в качестве замены правильной конструкции цепи. Защитные устройства работают как часть комплексной электрической системы, включающей проводники, нагрузки, защиту на входе, заземление и другие компоненты безопасности.

Чем DPN 6KA отличается от обычных конфигураций MCB?

Сравнение не означает, что одна конфигурация лучше всех. Соответствующая конструкция зависит от электрической системы, местных норм, доступного пространства на панели, требуемого устройства изоляции и координации с другим защитным оборудованием.

Как можно поддерживать производительность?

Миниатюрные автоматические выключатели обычно требуют ограниченного текущего обслуживания, но окружающую электрическую систему все равно следует периодически проверять. Никогда не следует игнорировать частые необъяснимые отключения.

• Осмотрите клеммы на наличие признаков перегрева, изменения цвета или повреждения.
• Проверьте надежность соединений во время планового технического обслуживания электрооборудования.
• Содержите распределительный шкаф в чистоте и не допускайте попадания чрезмерной пыли и влаги.
• Контролируйте повторяющиеся поездки и выясните причину.
• Замените выключатели, имеющие механические повреждения или ненормальное рабочее поведение.
• Не производите повторный сброс выключателя, не выяснив причину его срабатывания.

Повторное срабатывание выключателя может указывать на перегрузку, короткое замыкание, проблемы с изоляцией, неисправности оборудования, неправильный выбор выключателя или другую проблему в установке. Квалифицированный персонал должен диагностировать проблему, прежде чем возвращать схему в нормальный режим работы.

Также полезно соблюдать точную маркировку панелей. Четкая идентификация цепей может сделать будущие проверки и обслуживание более эффективными, особенно в коммерческих зданиях и больших электрических шкафах.

Чего ожидать от надежного производителя?

При поиске миниатюрных автоматических выключателей DPN 6KA для оптовой продажи, электротехнических проектов, OEM-приложений или сборки панелей качество продукции является лишь частью решения о покупке. Согласованная документация, контроль производства, коммуникация и послепродажная поддержка также могут оказать важное влияние на успех проекта.

Шанхайская компания DaDa Electric Co., Ltd.является потенциальным поставщиком для клиентов, которым нужны продукты электрозащиты и соответствующие решения по автоматическим выключателям. При оценке любого производителя покупатели должны запросить технические характеристики продукта и соответствующую документацию о соответствии, уточнить точную конфигурацию модели и подтвердить требования к производству и проверке перед размещением оптового заказа.

Для импортеров и дистрибьюторов общение особенно важно. Прежде чем подтвердить покупку, полезно установить точную модель продукта, электрические характеристики, количество, способ упаковки, маркировку, требования к доставке, процедуру проверки и документацию. Это помогает уменьшить недопонимание между покупателем, производителем и конечным потребителем.

Часто задаваемые вопросы

1. Что означает 6КА на миниатюрном выключателе?

6КА, чаще обозначаемый как 6 кА, указывает на номинальную отключающую способность при коротком замыкании 6000 ампер при определенных условиях испытаний. Это не нормальный рабочий ток выключателя.

2. Что означает ДПН в выключателе?

ДПН обычно ассоциируется с конфигурацией 1P+N. Точные функции защиты и переключения зависят от конструкции производителя, поэтому перед установкой следует проверить техническое описание продукта.

3. Подходит ли автоматический выключатель на 6 кА для любой электроустановки?

Нет. Отключающая способность должна соответствовать предполагаемому току короткого замыкания в месте установки. Также необходимо учитывать номинальное напряжение, ток, характеристики срабатывания, условия установки и применимые нормы.

4. Означает ли 6 кА, что выключатель может непрерывно выдерживать ток 6000 А?

Нет. Значение 6 кА относится к отключающей способности при коротком замыкании, а не к допустимой нагрузке по длительному току. Номинальный ток является отдельной характеристикой.

5. Можно ли использовать выключатель ДПН 6КА в распределительных щитах жилых домов?

Он может подойти для определенных жилых помещений, если электрические характеристики, конфигурация, размеры, сертификация и требования к установке соответствуют схеме и местным нормам.

6. Какую информацию я должен предоставить при запросе предложения?

Укажите требуемый номинальный ток, номинальное напряжение, конфигурацию полюсов, характеристику отключения, отключающую способность, количество, целевой рынок, применимые стандарты, требования к упаковке, а также любые требования OEM или маркировки. Это помогает поставщику более эффективно оценить требования.

7. Почему миниатюрный автоматический выключатель постоянно срабатывает?

Повторное отключение может быть результатом перегрузки, короткого замыкания, неисправного оборудования, проблем с проводкой, неправильного выбора выключателя или других электрических неисправностей. Причину должен выявить квалифицированный персонал, а не повторно сбрасывать выключатель.

8. ДПН — это то же самое, что двухполюсный выключатель?

Не обязательно. Хотя устройство DPN может включать переключение фазы и нейтрали, его внутренняя защита и устройство переключения могут отличаться от обычного двухполюсного защитного устройства. Всегда проверяйте схему подключения и технические характеристики производителя.

9. В чем разница между номинальным током и отключающей способностью?

Номинальный ток относится к току, на который рассчитан выключатель во время нормальной работы в определенных условиях. Отключающая способность связана с его способностью безопасно прерывать определенный ток короткого замыкания.

10. Какие характеристики наиболее важны при заказе выключателя ДПН 6КА?

Не существует единой спецификации, применимой к каждой установке. Номинальный ток, напряжение, конфигурация полюсов, характеристика отключения, отключающая способность, применимые стандарты, физические размеры и условия установки должны проверяться вместе.

Свяжитесь с нами для получения решений по миниатюрным автоматическим выключателям DPN 6КА

Выбор правильного автоматического выключателя в конечном итоге зависит от соответствия характеристик защиты реальным требованиям электроустановки. Миниатюрный автоматический выключатель DPN 6KA может предложить практическое сочетание компактной конфигурации, защиты от перегрузки, возможности отключения при коротком замыкании и удобного управления цепями при правильном выборе и установке.

Если вы занимаетесь поискомАвтоматический выключатель миниатюрный ДПН 6КАпродукты для распределительных щитов, электротехнических проектов, OEM-приложений или оптовых поставок,Шанхайская компания DaDa Electric Co., Ltd.может предоставить информацию о продукте и обсудить ваши технические требования.Связаться с намис требуемым номинальным током, напряжением, количеством, применением и рынком назначения, чтобы обсудить подходящее решение. Свяжитесь с Shanghai DaDa Electric Co., Ltd., чтобы обсудить спецификации, образцы, оптовые заказы и требования к проекту.
