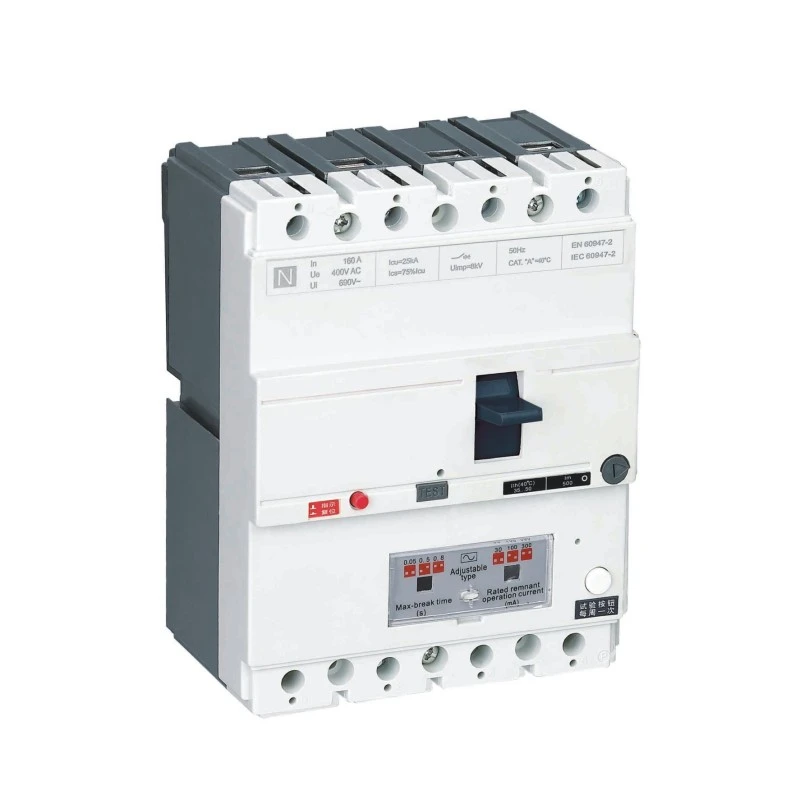

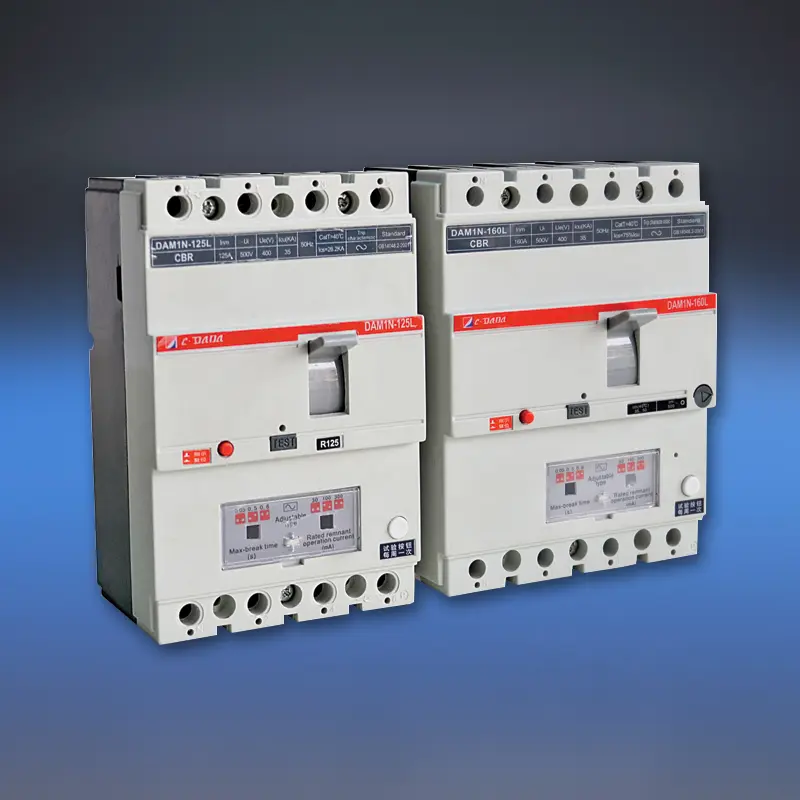

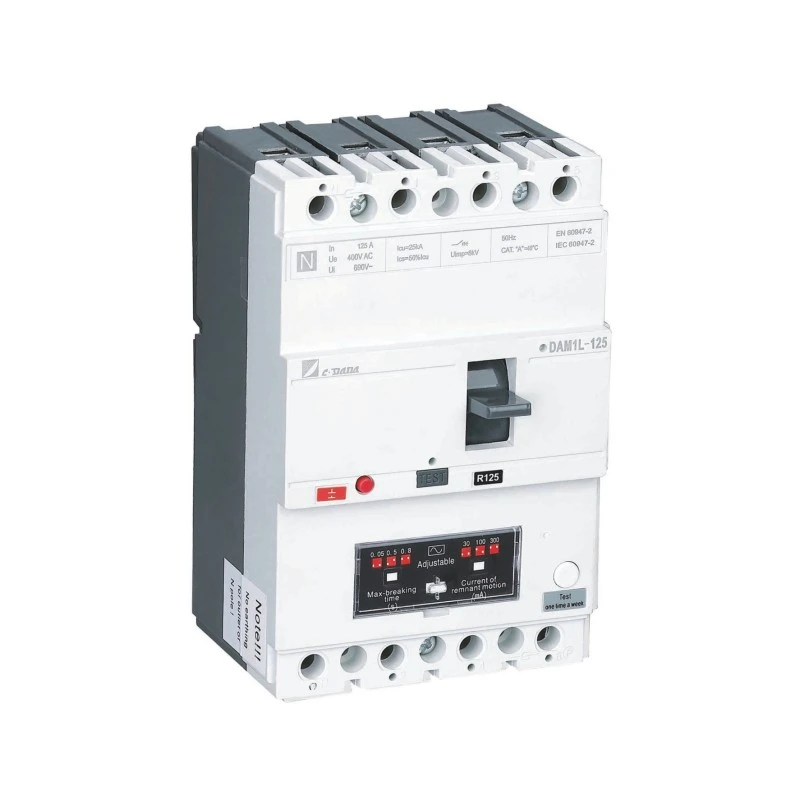

MCCB с защитой от утечки

Model:DAM1L Series
Источник CDADA MCCB с защитой от утечки (серия DAM1L) от Shanghai DADA Electric, как надежный завод, мы можем предложить техническую поддержку и услуги OEM. 4P, 16–500 А, регулируемая утечка на землю (30–1000 мА), сертифицирован CE/CB/SEMKO. Идеально подходит для обеспечения пожарной и личной безопасности в зданиях, туннелях и на промышленных объектах.

Повысьте электробезопасность, помимо защиты от перегрузки и короткого замыкания, с помощью автоматического выключателя CDADA DAM1L серии с защитой от утечки — встроенного автоматического выключателя в литом корпусе со встроенной функцией остаточного тока (RCD/ELCB). Этот автоматический выключатель утечки тока 4P, разработанный профессиональным производителем Shanghai DADA Electric CO., LTD в соответствии с международными стандартами, сочетает в себе высокоэффективное распределение мощности с спасательным и пожаробезопасным обнаружением замыканий на землю.

Номинальный ток от 10 А до 500 А при 400 В/415 В обеспечивает регулируемый остаточный рабочий ток (30–1000 мА) и дополнительную временную задержку, что обеспечивает индивидуальную защиту для личной безопасности (≤30 мА) или предотвращения пожара (100–500 мА+). Благодаря многофазной электронике он сохраняет работоспособность даже при выходе из строя одной фазы или падении напряжения до 50 В, обеспечивая непревзойденную надежность в критической инфраструктуре, такой как туннели, высотные здания, транспортные узлы и промышленные предприятия.

MCCB with Leakage Protection

Ключевые характеристики

Модель: Серия DAM1L – автоматический выключатель с защитой от утечки на землю (MCCB типа CBR)

Полюса: 4P (стандартно; 3P доступны по запросу)

Номинальный ток (В): 10А – 500А

Номинальное напряжение: 400 В/415 В переменного тока, 50 Гц

Напряжение изоляции (Ui): 400 В (≤160 А), 690 В (> 250 А)

Настройки остаточного тока (I△n): 30 мА, 100 мА, 300 мА, 500 мА, 1000 мА

Возможность регулировки: регулировка I△n и времени отключения на месте (мгновенная или с задержкой).

Типы отключающей способности:

Тип B: базовый (Inm < 100 А)

Тип S: Стандартный

Тип H: высокий разрыв (>160 А)

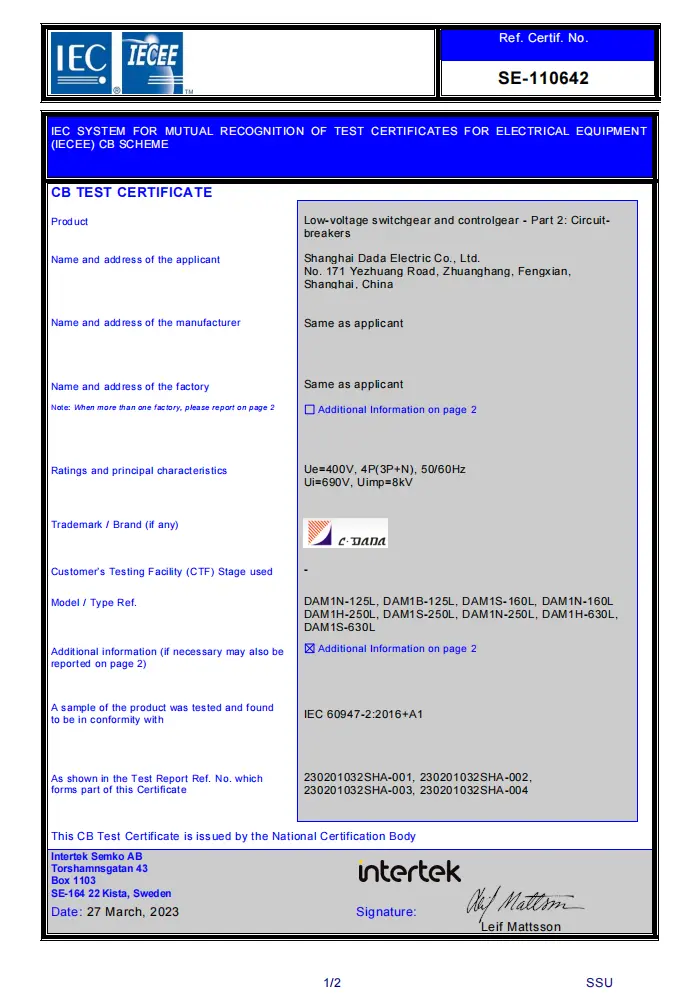

Сертификаты: CE, CB, SEMKO


Ключевые особенности:

★ Многофазная цепь УЗО с питанием → работает до 50 В.

★ Отдельные главные и дугогасительные контакты.

★ Кнопка проверки при нажатии

★ Регулируемая магнитная настройка (0,8–1,0 × In)

★ Сильная защита от электромагнитных и радиочастотных помех.

★ Полный набор аксессуаров: независимый расцепитель, вспомогательные/сигнальные контакты, поворотная рукоятка.


Технический паспорт

Автоматические выключатели утечки на землю (ELCB)



Модель

ДАМ1-125Л

ДАМ1-160Л

Код отключающей способности

B

N

S

B

N

S

Номинальный ток типоразмера - Inm (A)

125А

160А

Номинальный ток (40,50 или 55 ℃) (А)

10 - 12,5 - 16 - 20 - 25 - 32(30) - 40 - 50 - 63(60) - 80 - 100 - 125А

10- 12,5-16-20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 -125 - 160(150)А

Уи (В)

690В

690В

Уэ (В)

400В

400/415В

Количество полюсов

Ику (Калифорния)

25

35

50

25

35

50

Икс(КА)

12.5

17.5

37.5

12.5

26.25

37.5

Icm(пик)/cos ф (KA)

40/0,3

73,5/0,25

105/0,25

41/0,3

73,5/0,25

110/0,25

(I△m)KA/cosф

9/0,5

19/0,5

Порог остаточного тока (мА)

100-300-500

100-300-500

Временная задержка (мс)

50-500-800

50-500-800

Уимп (В)

10000

8000

Диэлектрические свойства (В)

2500

3000

Расстояние ионизации (мм)

≤30/0

≤30/0

Выносливость

Всего циклов

8000

8000

Электрическая жизнь

1000

1000

Механическая жизнь

7000

7000

Категория (EN 60947-2/IEC 60947-2)

Главная цепь

А/0

А/0

Вспомогательная цепь

АС-15

АС-15

Расцепление пониженного напряжения

Шунтирующий релиз

Вспомогательный контакт

Контакт сигнализации

Вспомогательный контакт и контакт сигнализации

Механизм работы ручки

Электрический рабочий механизм

Клеммная крышка



Разделитель фаз



MCCB with Leakage Protection

Ш (мм)

-

-

101

120

Д (мм)

-

-

155

120

Хм)

-

-

70

70

Масса

Фиксированная версия 3P/4P

-

-

Подключаемая версия 3P/4P

-

-

Выдвижная версия 3P/4P

-

-

Почему стоит выбрать CDADA MCCB с защитой от утечек?

★ Настоящая комплексная безопасность

В отличие от дополнительных модулей УЗО, DAM1L имеет встроенную защиту от утечек, откалиброванную на заводе, что обеспечивает идеальную координацию и устраняет проблемы совместимости.

★ Многофазное питание для цепи УЗО

Ранние УЗО выходили из строя в случае потери одной фазы. В конструкции CDADA используются все фазы для питания защитной электроники, поэтому она продолжает работать даже при потере фазы или серьезном понижении напряжения.

★ Двойные цели защиты в одном устройстве

◆ 30 мА: соответствует требованиям IEC по защите от поражения электрическим током.

◆ 100–1000 мА: предотвращает возгорание изоляции из-за небольших постоянных замыканий на землю.

★ Регулируется на месте в соответствии с реальными условиями.

Точно настройте чувствительность и задержку времени, чтобы избежать нежелательных срабатываний во влажных средах (например, автомойки, фермы), сохраняя при этом безопасность.

★ Надежность промышленного уровня

Высокая отключающая способность (тип H), надежное дуговое разделение и защита клемм IP20+ делают его пригодным для суровых коммерческих и промышленных условий.

★ Глобальное соответствие, местная ценность

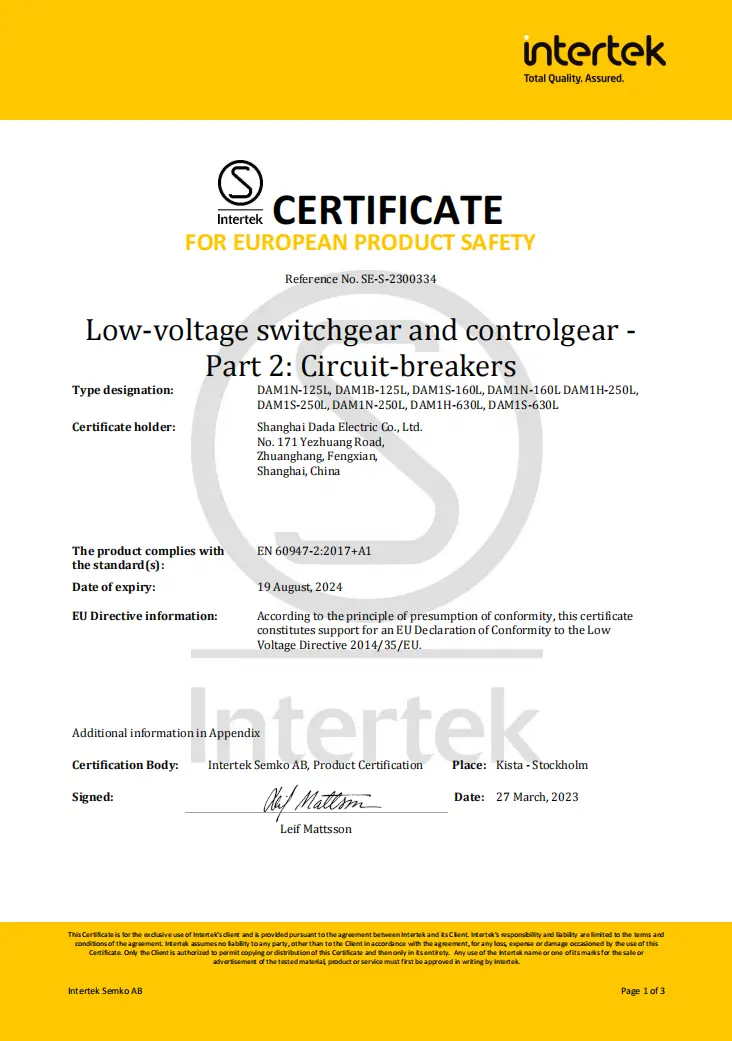

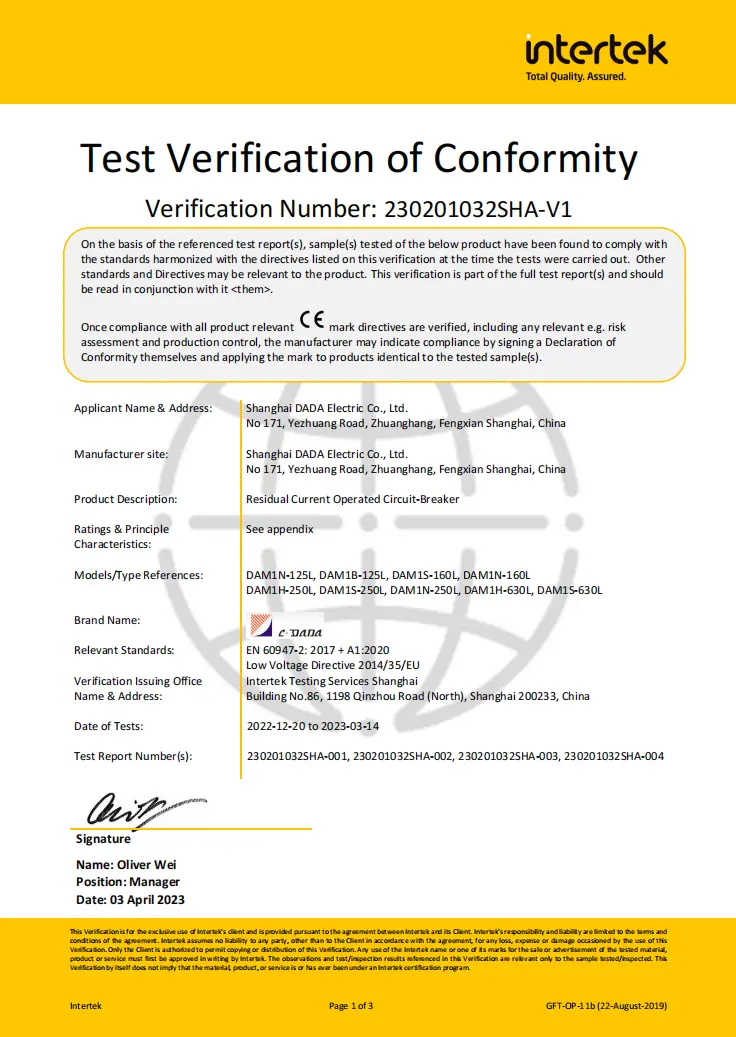

Сертифицировано для Европы (CE/CB) и стран Северной Европы (SEMKO) — идеально подходит для экспортных проектов — по конкурентоспособным ценам от проверенного китайского производителя.


MCCB with Leakage ProtectionMCCB with Leakage ProtectionMCCB with Leakage Protection

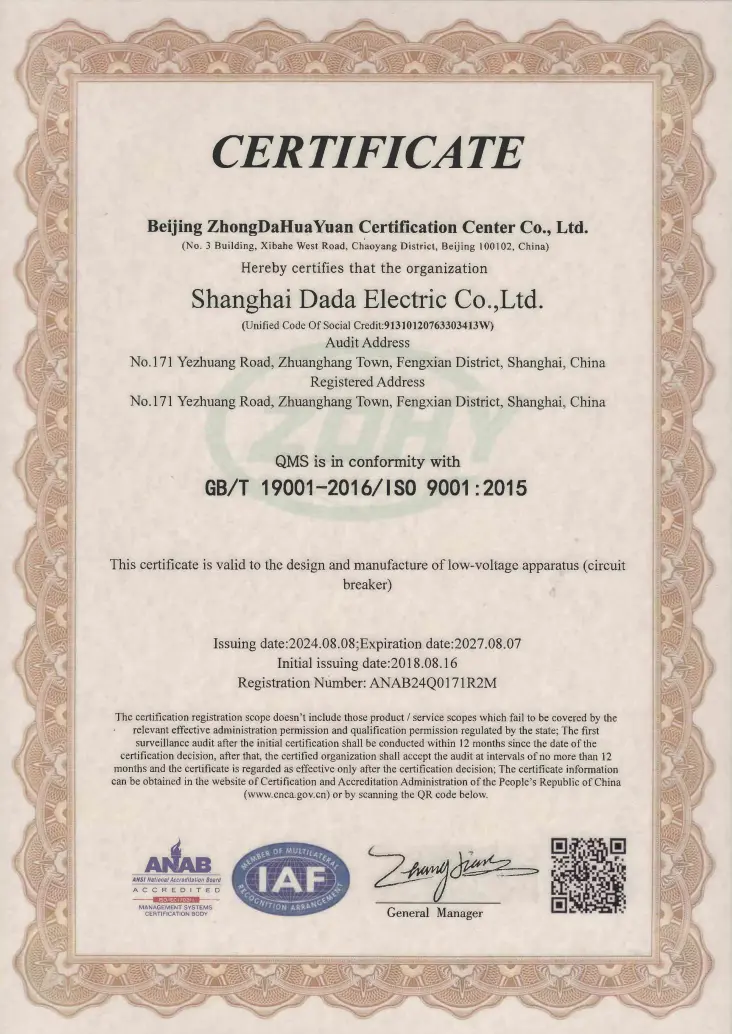

★ Наше производство сертифицировано по системе управления качеством ISO9001:2015.

MCCB with Leakage Protection

Типичные применения

MCCB with Leakage ProtectionЖилые высотные здания: главный ввод или панели пола (300 мА для снижения риска пожара)

MCCB with Leakage ProtectionТуннели и метро: критически важная инфраструктура, требующая надежного обнаружения утечек.

MCCB with Leakage ProtectionБольницы и школы: защита 30 мА во влажных помещениях (лаборатории, туалеты)

MCCB with Leakage ProtectionПромышленные предприятия: фидеры двигателей с контролем замыкания на землю

MCCB with Leakage ProtectionСтроительные площадки: Временное электрораспределение с защитой персонала


Часто задаваемые вопросы

В1: В чем разница между стандартным автоматическим выключателем и автоматическим выключателем с защитой от утечек?

A1: Стандартный автоматический выключатель защищает только от перегрузки и короткого замыкания. В DAM1L добавлено обнаружение остаточного тока (утечки на землю) — срабатывание при утечке тока на землю (например, через человека или повреждение изоляции), предотвращающее поражение электрическим током или возгорание.


В2: Могу ли я использовать УЗО MCCB на 100 А для личной защиты?

A2: Только если установлено значение 30 мА. Номинальный ток (100А) определяет нагрузочную способность; остаточная настройка (I△n) определяет функцию безопасности. Для защиты от поражения электрическим током I△n должно быть ≤30 мА, независимо от In.


Вопрос 3: Почему цепи УЗО требуется многофазное питание?

A3: При питании только от одной фазы однофазный отказ приведет к отключению защиты от утечки. Многофазная конструкция CDADA гарантирует, что УЗО остается активным даже при потере фазы или низком напряжении (до 50 В), что критически важно для обеспечения бесперебойной работы.


Вопрос 4: Подходит ли 4-контактный автоматический выключатель утечки для систем TT или TN-S?

О4: Да, он предназначен для систем TT, TN-S и IT. Конструкция 4P разрывает все фазы и нейтраль, что важно для систем TT, где нейтраль не имеет надежного заземления на входе.


В5: Почему стоит выбрать CDADA вместо модульных комбинаций RCD + MCCB?

A5: CDADA DAM1L предлагает:

● Меньшая занимаемая площадь (интегрированное устройство по сравнению с двумя устройствами).

● Гарантированная координация (отсутствие риска несоответствия)

● Снижение стоимости и сложности проводки.

● Более высокая надежность (одинарный герметичный блок)

● Регулировка на месте невозможна для УЗО с фиксированной чувствительностью.
