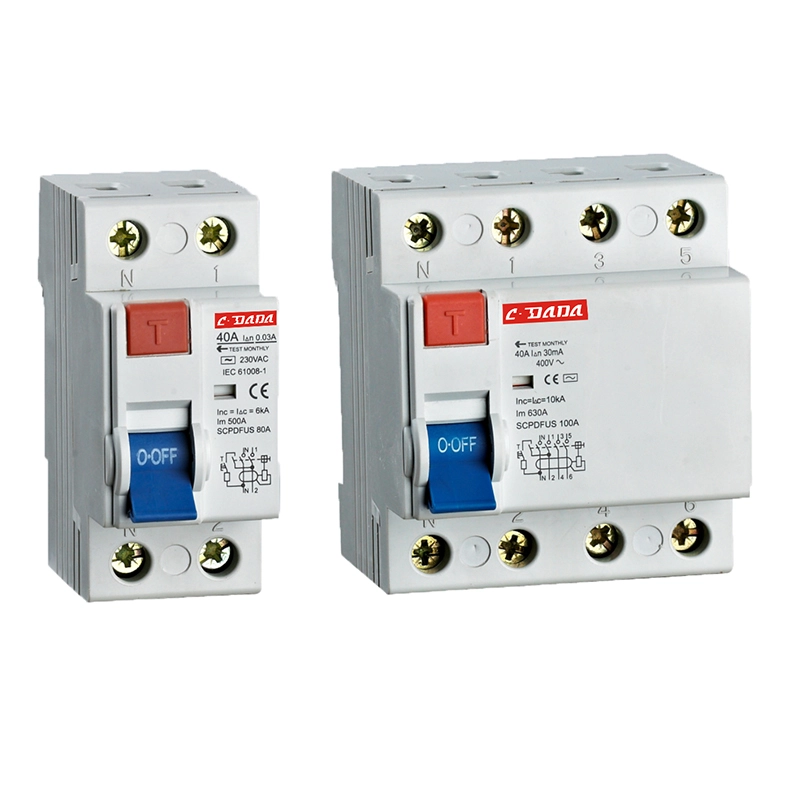

Что такое выключатель остаточного тока?

A Автомат защити цепи остаточного тока(RCCB) — это важное устройство электробезопасности, предназначенное для защиты людей и имущества от поражения электрическим током, пожара и токов утечки. В современных электрических системах, где жилые, коммерческие и промышленные нагрузки становятся все более сложными, ВДТ играют важную роль в обеспечении безопасного распределения электроэнергии. В этой статье представлено подробное руководство по пониманию того, как работают УЗО, почему они необходимы, как выбрать правильную модель, общие методы установки, советы по техническому обслуживанию и практические применения. Это также помогает читателям решать практические проблемы, такие как нежелательные отключения, неправильные размеры и проблемы совместимости системы.

Оглавление

• 1. Знакомство с устройством защитного отключения.
• 2. Как работает выключатель остаточного тока
• 3. Типы ВДТ и их различия.
• 4. Ключевые преимущества и механизмы защиты
• 5. RCCB против MCB против RCBO
• 6. Как выбрать правильный ВДТ
• 7. Рекомендации по установке и лучшие практики
• 8. Распространенные проблемы и их устранение
• 9. Техническое обслуживание и тестирование
• 10. Применение в различных отраслях
• 11. Стандарты безопасности и их соответствие
• 12. Часто задаваемые вопросы
• 13. Заключение

1. Знакомство с устройством защитного отключения.

Устройство защитного отключения (RCCB) — это электрическое защитное устройство, которое отключает цепь всякий раз, когда обнаруживает дисбаланс между токами под напряжением и нейтралью. Этот дисбаланс обычно указывает на ток утечки, текущий на землю, который может быть опасен для людей или может привести к возгоранию электропроводки.

В отличие от стандартных защитных устройств, ВДТ не защищают от перегрузки или короткого замыкания. Вместо этого их основная роль заключается в обеспечении личной безопасности путем обнаружения даже небольших токов утечки — часто всего 30 мА.

2. Как работает выключатель остаточного тока

Принцип работы устройства защитного отключения основан на законе Кирхгофа, который гласит, что ток, входящий в цепь, должен быть равен току, выходящему из нее. Если есть какая-либо разница, это указывает на утечку.

Внутри УЗО трансформатор тока постоянно контролирует фазный и нейтральный проводники. В нормальных условиях магнитные поля нейтрализуют друг друга. Однако при возникновении утечки дисбаланс запускает механизм отключения.

• Нормальное состояние: Ток под напряжением = Ток нейтрали.
• Состояние неисправности: Ток под напряжением ≠ Ток нейтрали.
• Действие при отключении: цепь отключается мгновенно (миллисекунды).

Именно такая быстрая реакция делает ВДТ чрезвычайно эффективными в предотвращении поражения электрическим током.

3. Типы ВДТ и их различия.

Для разных приложений требуются разные типы УЗО. Ниже представлена ​​разбивка наиболее распространенных типов:

4. Ключевые преимущества и механизмы защиты

ВДТ обеспечивают несколько уровней защиты, которые делают их незаменимыми в современных электрических системах:

• Защита от поражения электрическим током:Предотвращает несчастные случаи со смертельным исходом, мгновенно отключая неисправные цепи.
• Предотвращение пожара:Останавливает токи утечки, которые могут привести к перегреву проводки.
• Защита оборудования:Уменьшает ущерб, вызванный замыканиями на землю.
• Высокая чувствительность:Обнаруживает утечку всего 10–30 мА.
• Быстрое время ответа:Отключения за миллисекунды.

Эти преимущества делают ВДТ незаменимыми как в жилых, так и в промышленных электроинфраструктурах.

5. RCCB против MCB против RCBO

Многие пользователи путают ВДТ с автоматическими выключателями и АВДТ. В таблице ниже поясняются различия:

Во многих установках УЗО используются вместе с автоматическими выключателями для достижения полной защиты.

6. Как выбрать правильный ВДТ

Выбор правильного ВДТ имеет решающее значение для обеспечения безопасности и эффективности системы. Учитывайте следующие факторы:

• Номинальный ток:Соответствуйте нагрузке системы (например, 25 А, 40 А, 63 А).
• Уровень чувствительности:30 мА для индивидуальной защиты, 100–300 мА для противопожарной защиты.
• Количество полюсов:2-полюсный для однофазных, 4-полюсный для трехфазных систем.
• Выбор типа:AC, A или B в зависимости от характеристик нагрузки.
• Надежность бренда:Выбирайте сертифицированных производителей с подтвержденными показателями безопасности.

7. Рекомендации по установке и лучшие практики

Правильная установка имеет важное значение для работы УЗО. Неправильная проводка может привести к нежелательному отключению или сбою срабатывания.

• Обеспечьте правильное подключение фазы и нейтрали.
• Установите ВДТ перед оконечными цепями.
• Избегайте перепутать нейтральные провода между цепями.
• Проверьте устройство после установки с помощью кнопки тестирования.
• Соблюдайте местные электротехнические нормы и стандарты.

8. Распространенные проблемы и их устранение

Даже у высококачественных ВДТ могут возникнуть проблемы. Вот распространенные проблемы и решения:

• Неприятное отключение:Часто возникает из-за утечки из нескольких устройств или плохой изоляции.
• Не удалось выполнить сброс:Может указывать на стойкое замыкание на землю.
• Никаких поездок во время теста:Возможно, устройство неисправно и требует замены.
• Перегрев:Причиной является ослабление соединений или перегрузка.

9. Техническое обслуживание и тестирование

Регулярное техническое обслуживание обеспечивает долговременную надежность ВДТ:

• Нажимайте кнопку тестирования ежемесячно, чтобы проверить работу.
• Ежегодно проверяйте соединения электропроводки.
• Заменяйте устаревшие устройства каждые 8–10 лет.
• Следите за признаками изменения цвета или горения.

10. Применение в различных отраслях

Устройства защитного отключения широко используются в различных отраслях:

• Жилые здания:Кухни, ванные комнаты и уличные схемы.
• Коммерческие объекты:Офисы, торговые центры и отели.
• Промышленные предприятия:Панели защиты и управления оборудованием.
• Здравоохранение:Критические системы жизнеобеспечения и лаборатории.
• Зарядные станции для электромобилей:Высокочувствительное обнаружение утечек.

11. Стандарты безопасности и их соответствие

ВДТ должны соответствовать международным стандартам безопасности для обеспечения надежности и производительности. Эти стандарты определяют такие параметры, как время отключения, чувствительность к утечкам и испытания на долговечность.

Соблюдение требований гарантирует, что устройство стабильно работает в условиях сбоя и соответствует глобальным ожиданиям безопасности.

12. Часто задаваемые вопросы

В1: Защищает ли ВДТ от коротких замыканий?
Нет, он защищает только от утечки на землю. Для защиты от короткого замыкания необходимы автоматические выключатели.

Вопрос 2. Почему мой УЗО часто срабатывает?
Это может быть связано с неисправностью приборов, проблемами с изоляцией или кумулятивной утечкой.

В3: Может ли УЗО работать без заземления?
Это не рекомендуется. Правильное заземление обеспечивает эффективную работу.

Вопрос 4: Как часто следует проверять ВДТ?
Не реже одного раза в месяц с помощью встроенной кнопки тестирования.

В5: Каков срок службы ВДТ?
Обычно 8–10 лет в зависимости от условий использования.

13. Заключение

Устройство защитного отключения является одним из наиболее важных устройств безопасности в любой электрической системе. Он обеспечивает спасательную защиту, обнаруживая токи утечки и отключая цепи в течение миллисекунд. Независимо от того, используются ли они в домах, на заводах или в коммерческих зданиях, ВДТ значительно снижают риск поражения электрическим током и пожара.

Выбор правильного типа, правильная установка и регулярное обслуживание обеспечивают долгосрочную безопасность и стабильность системы. Поскольку потребности в электроэнергии продолжают расти, ВДТ остаются фундаментальным компонентом современных систем распределения электроэнергии.
