Автоматический выключатель в литом корпусе, 1000 В постоянного тока

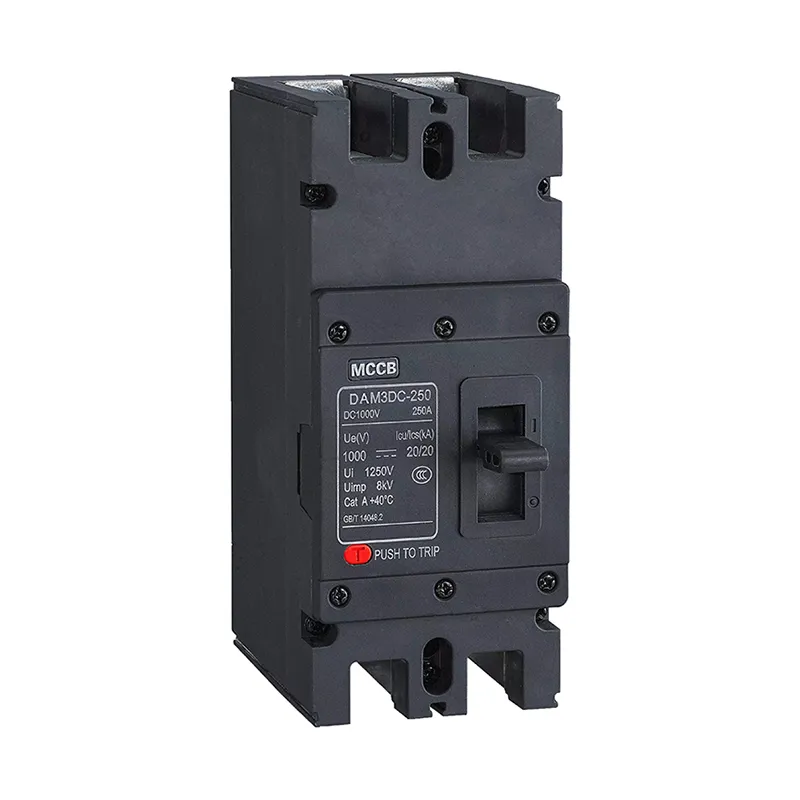

Автоматический выключатель постоянного тока в литом корпусе на 1000 В постоянного тока CDADA DAM3PV, разработанный для удовлетворения требовательных потребностей современных систем возобновляемой энергетики, обеспечивает надежную защиту от перегрузки и короткого замыкания в электросетях постоянного тока и фотоэлектрических (PV) установках до 1500 В постоянного тока и 800 А. Компания Shanghai DADA Electric CO., LTD., как производитель, производит наши высокопроизводительные автоматические выключатели постоянного тока, специально оптимизированные для солнечных ферм, аккумуляторных батарей, инфраструктуры зарядки электромобилей и промышленных микросетей постоянного тока.

В отличие от выключателей переменного тока, серия DAM3PV оснащена специализированной системой гашения дуги, которая безопасно прерывает дуги постоянного тока высокой энергии, что критически важно в системах, где напряжение остается постоянным и дуги не затухают самостоятельно. Благодаря номинальному рабочему напряжению 1000 В или 1500 В постоянного тока он поддерживает как жилые/коммерческие (1000 В), так и коммунальные (1500 В) солнечные архитектуры.

Доступный в конфигурациях 2P, 3P и 4P, DAM3PV обеспечивает ток корпуса от 250 А до 800 А и регулируемые номинальные токи (например, 100–250 А для корпуса 250). Он обеспечивает максимальную отключающую способность до 40 кА (при более низких напряжениях) и 20 кА при 1000/1500 В постоянного тока, обеспечивая надежное устранение неисправностей даже в больших массивах. Выключатель имеет встроенную функцию изоляции, степень защиты IP20 и поддерживает ручное или электрическое управление, а также вспомогательные контакты, независимый расцепитель и контакты сигнализации для дистанционного мониторинга и управления.

Сертифицированный по международным стандартам и созданный для работы в суровых условиях (степень загрязнения 3, от –5°C до +40°C), CDADA DAM3PV является безопасным, масштабируемым и готовым к будущему выбором для защиты источников постоянного тока.

Ключевые характеристики

Почему стоит выбрать автоматический выключатель в литом корпусе CDADA 1000 В постоянного тока?

★ Технология прерывания дуги постоянного тока

Специально разработанная дугогасительная камера и магнитная система гашения обеспечивают безопасное прерывание высоковольтных замыканий постоянного тока, а не модифицированный выключатель переменного тока.

★ Солнечная оптимизация для систем на 1000 В и 1500 В.

Охватывает все основные напряжения фотоэлектрических цепей, от крышных до электросетей, с четким соответствием полюсов и напряжений.

★ Высокая отключающая способность при напряжении системы

20 кА при 1000 В постоянного тока соответствует требованиям IEC для крупных солнечных электростанций и обеспечивает выборочную координацию с нижестоящими устройствами.

★ Встроенная изоляция + аксессуары

Функционирует как защитное устройство и изолятор для обслуживания; поддерживает дистанционное отключение и обратную связь о состоянии через дополнительные модули.

★ Устойчивость к суровым условиям

Степень загрязнения 3 и широкий температурный диапазон делают его пригодным для установки в пустыне, на побережье или на крыше.

★ Глобальное соответствие и поддержка

Разработан в соответствии со стандартами IEC, при поддержке технической команды Shanghai DADA, с документацией на английском языке для международных проектов.

Типичные применения

Солнечные фермы коммунального масштаба: защита на стороне постоянного тока на входе сумматора или инвертора

Коммерческая фотоэлектрическая система на крыше: агрегирование цепочек 1000 В и изоляция неисправностей

Аккумуляторные системы хранения энергии (BESS): защита шины постоянного тока

Станции быстрой зарядки электромобилей: распределение постоянного тока высокой мощности

Железнодорожные и телекоммуникационные сети постоянного тока: надежная защита цепей резервного питания

Почему стоит выбрать CDADA?

★ у нас есть специальная линейка продуктов «Solar DC», включающая автоматические выключатели постоянного тока, предохранители, УЗИП и сумматоры, разработанные с учетом уникальных требований фотоэлектрических систем.

★ Услуги OEM (ваш бренд на нашей продукции) и ODM (индивидуальный дизайн) — наши сильные стороны. Мы поддерживаем частную торговую марку и индивидуальную упаковку.

★ Наши ключевые преимущества:

1) Полные международные сертификаты,

2) Сильная возможность OEM/ODM,

3) Высокое соотношение цены и качества,

4) Надежная крупномасштабная производственная мощность,

5) Обширный опыт экспорта.

Часто задаваемые вопросы

В1: Могу ли я использовать автоматический выключатель переменного тока для солнечных систем постоянного тока 1000 В?

А1: Абсолютно нет. Выключатели переменного тока не могут надежно прерывать дуги постоянного тока из-за отсутствия перехода через нуль. Это может привести к катастрофическому отказу, возгоранию или повреждению оборудования. Всегда используйте сертифицированный DC MCCB, например CDADA DAM3PV.

В2: В чем разница между DAM3PV-250 и DAM3PV-400HU?

A2: Суффикс «HU» обозначает более высокие характеристики, включая улучшенный контроль дуги, более крупные клеммы и совместимость с дугогасящими крышками. Модели HU рекомендуются для критически важных солнечных систем.

В3: Нужна ли мне защита от дуги?

A3: Настоятельно рекомендуется использовать в закрытых шкафах. «Защита с нулевой дугой» удерживает плазму во время прерывания, повышая безопасность оператора и уменьшая внутренние повреждения, что особенно важно при напряжении 1000 В+.

В4: Можно ли использовать его в качестве ручного выключателя?

А4: Да. Все модели DAM3PV обладают изоляционными характеристиками — это означает, что они обеспечивают видимое разделение контактов и соответствуют стандартам безопасности для изоляции при обслуживании.

Вопрос 5. Почему для автоматических выключателей постоянного тока следует выбирать CDADA, а не ABB, Schneider или Eaton?

A5: CDADA предлагает:

● Экономичная защита постоянного тока 1000/1500 В без ущерба для безопасности.

● Полная экосистема аксессуаров (шунт, сигнализация, дистанционное управление).

● Ускоренная доставка и локализованная поддержка в Азии, Африке и Латинской Америке.

● Проверенная надежность в установленных солнечных проектах мощностью более 10 ГВт по всему миру.
