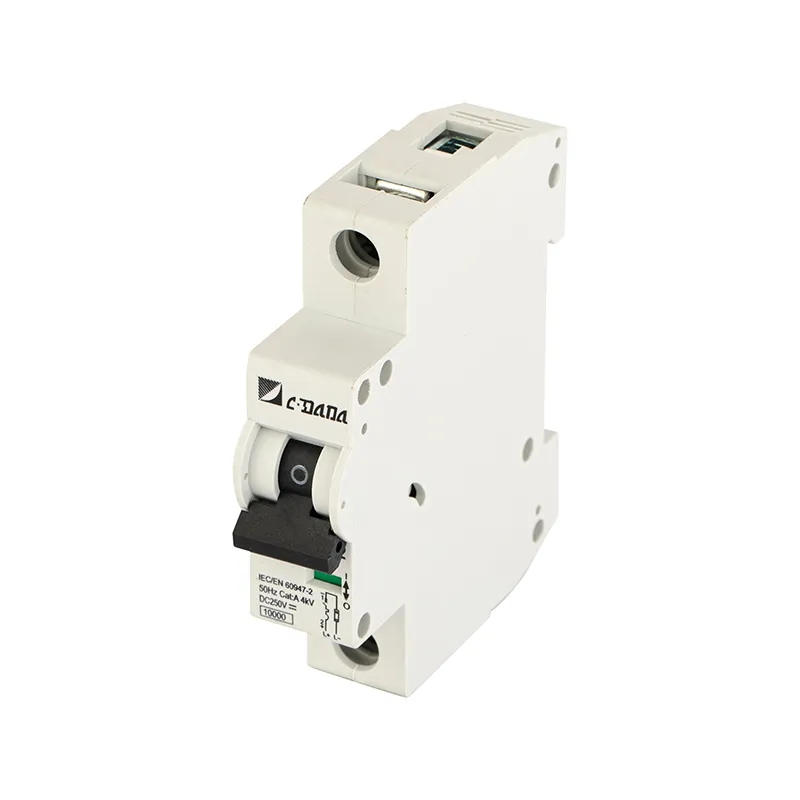

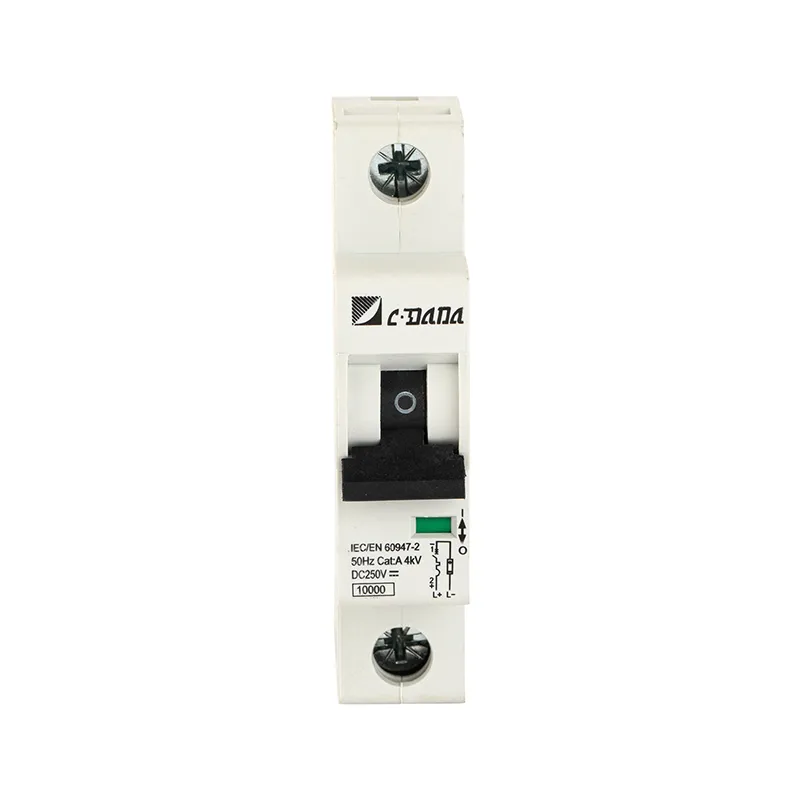

Миниатюрный автоматический выключатель 250 В постоянного тока

Защитите свои цепи постоянного тока с помощью миниатюрного автоматического выключателя (MCB) CDADA DAB7-63 на 250 В постоянного тока, рассчитанного на напряжение до 250 В постоянного тока, разработанного Shanghai DADA Electric CO., LTD, надежным заводом в Китае, для надежной защиты от перегрузки и короткого замыкания в современных солнечных фотоэлектрических (PV), телекоммуникациях, аккумуляторных батареях и промышленных системах постоянного тока.

В отличие от стандартных выключателей переменного тока, DAB7-63 специально разработан для применений постоянного тока, где гашение дуги является более сложной задачей из-за постоянной полярности напряжения. Обладая высокой отключающей способностью 6000 А при 250 В постоянного тока, он быстро прерывает токи повреждения, предотвращая повреждения от обратного тока, обратной связи инвертора или неисправностей цепочки, что делает его важным компонентом безопасности в бытовых и коммерческих солнечных установках.

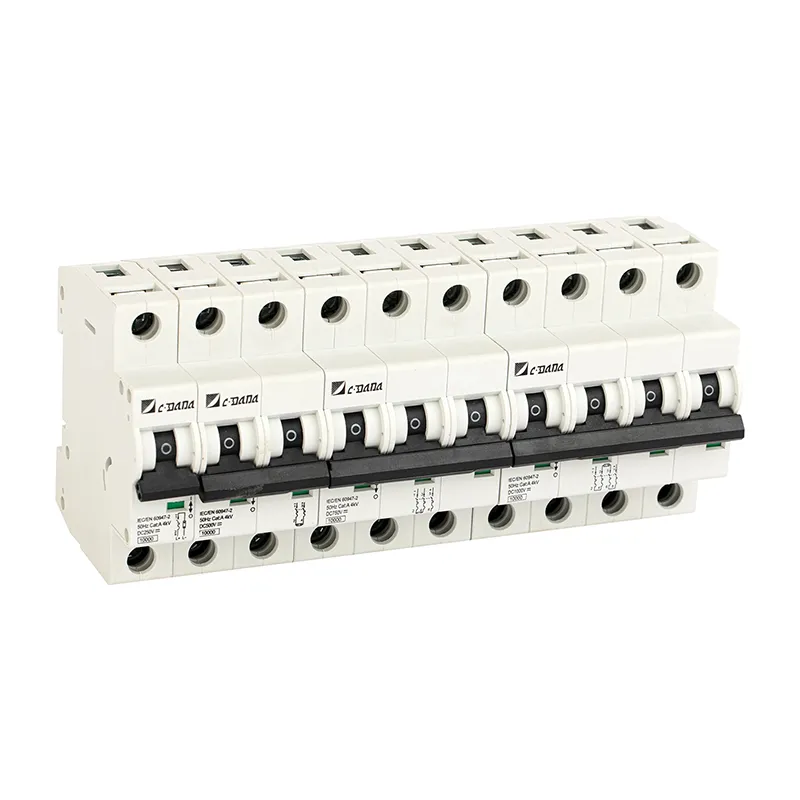

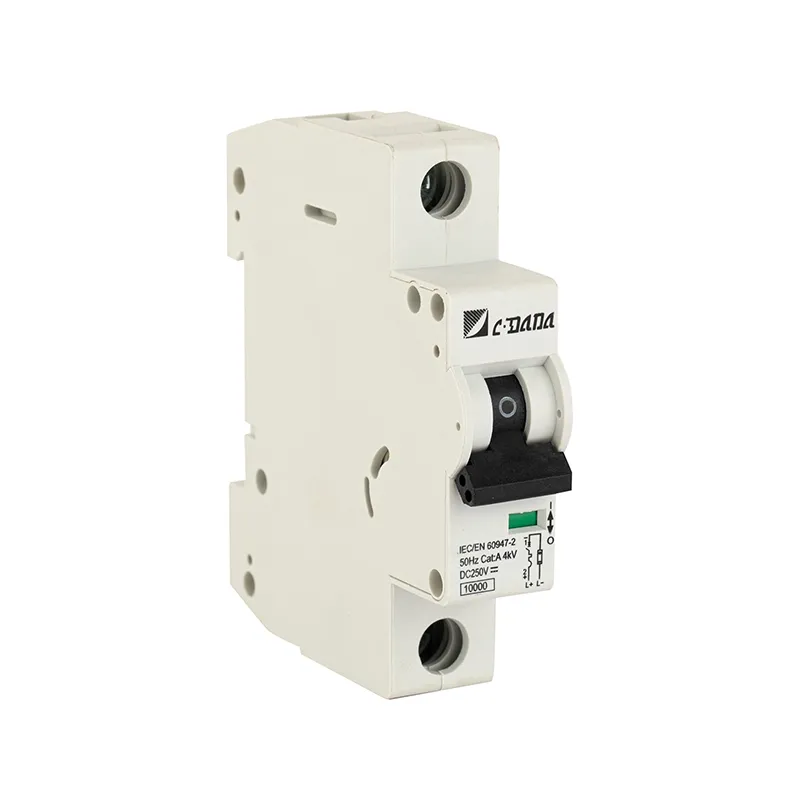

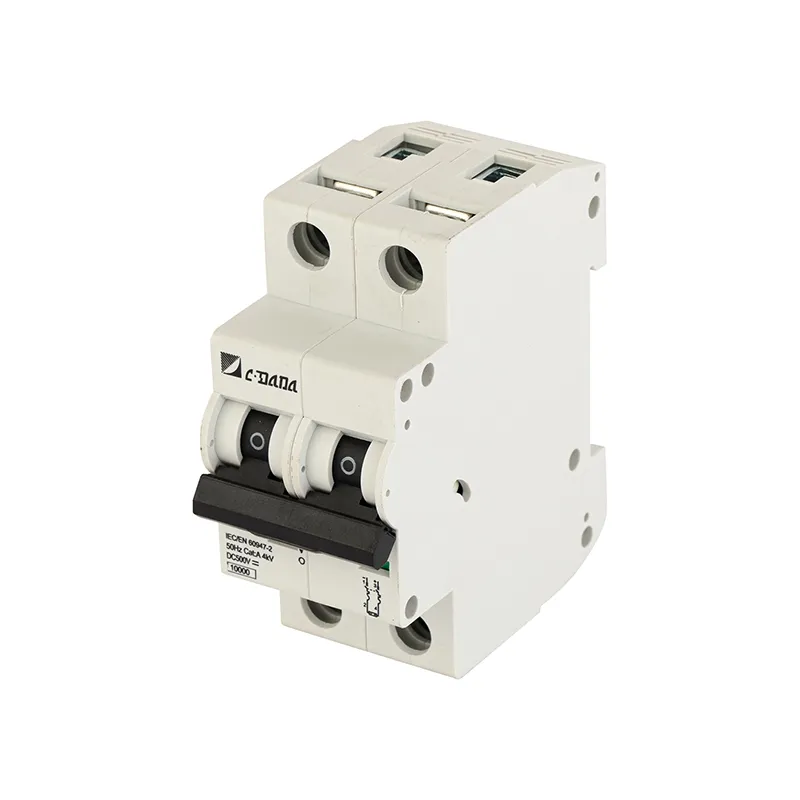

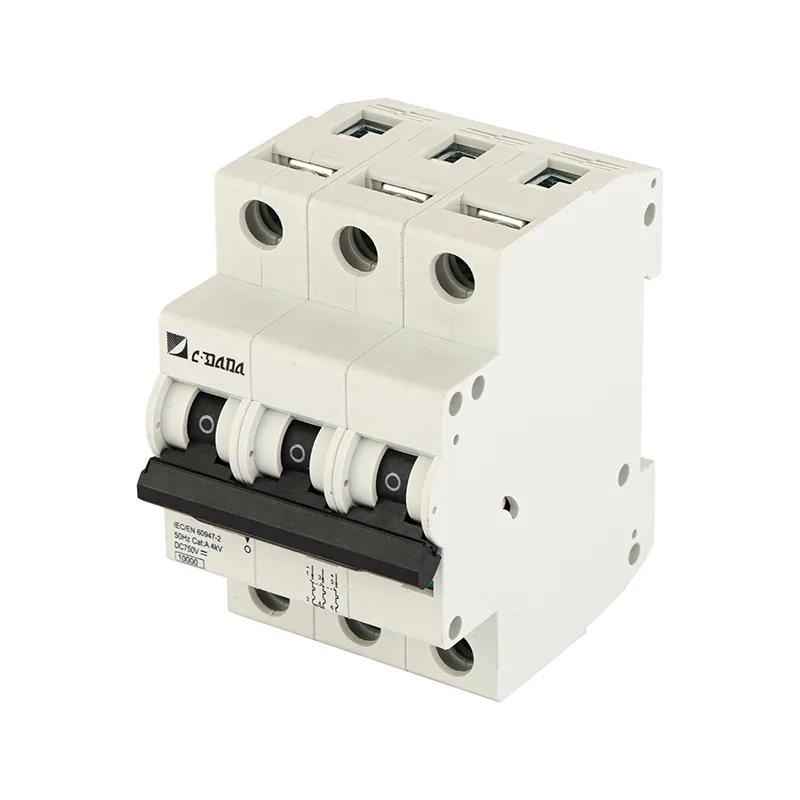

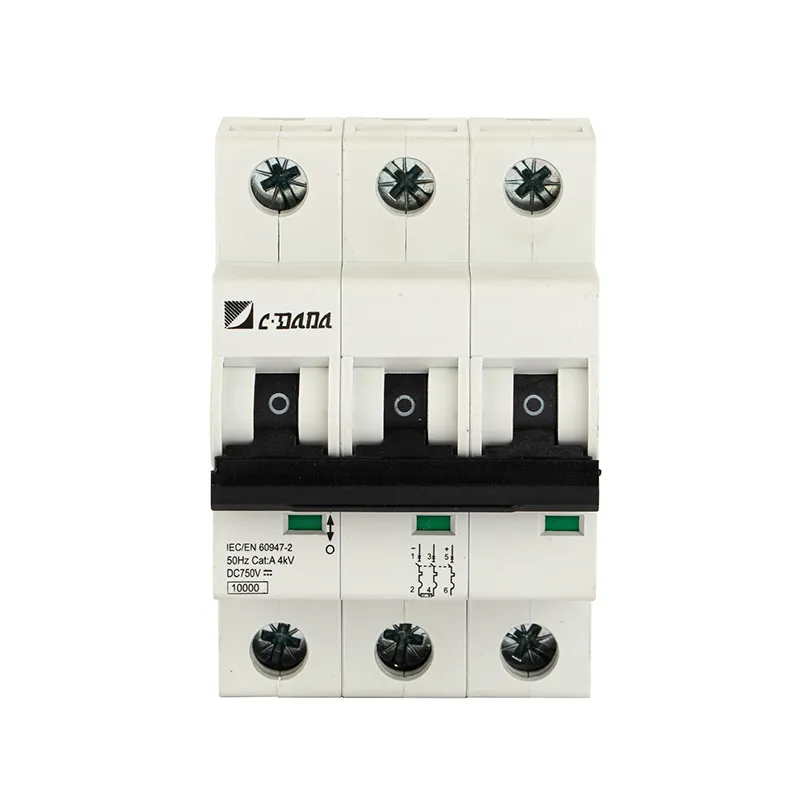

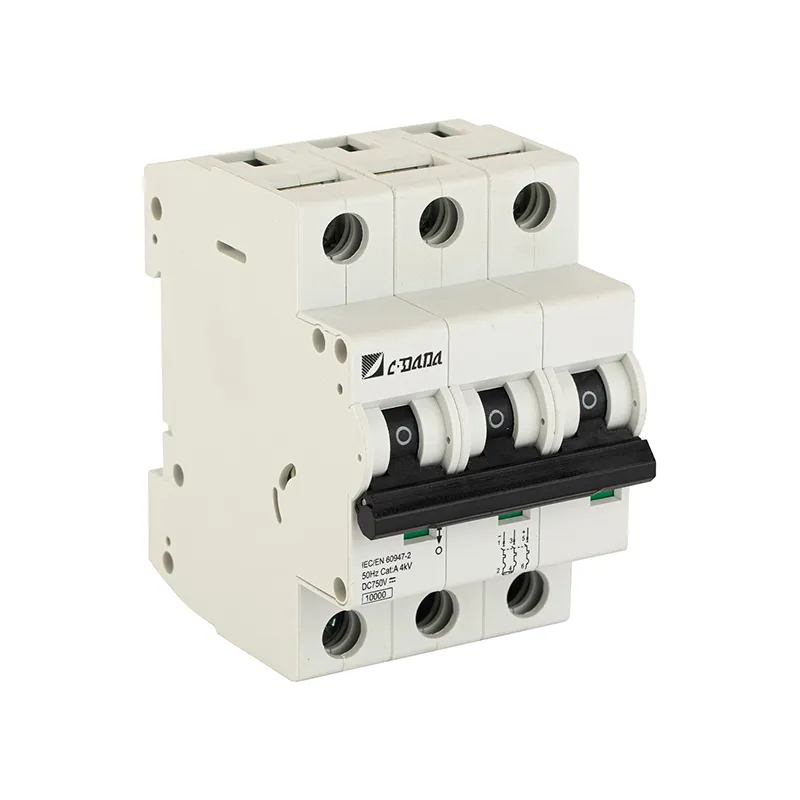

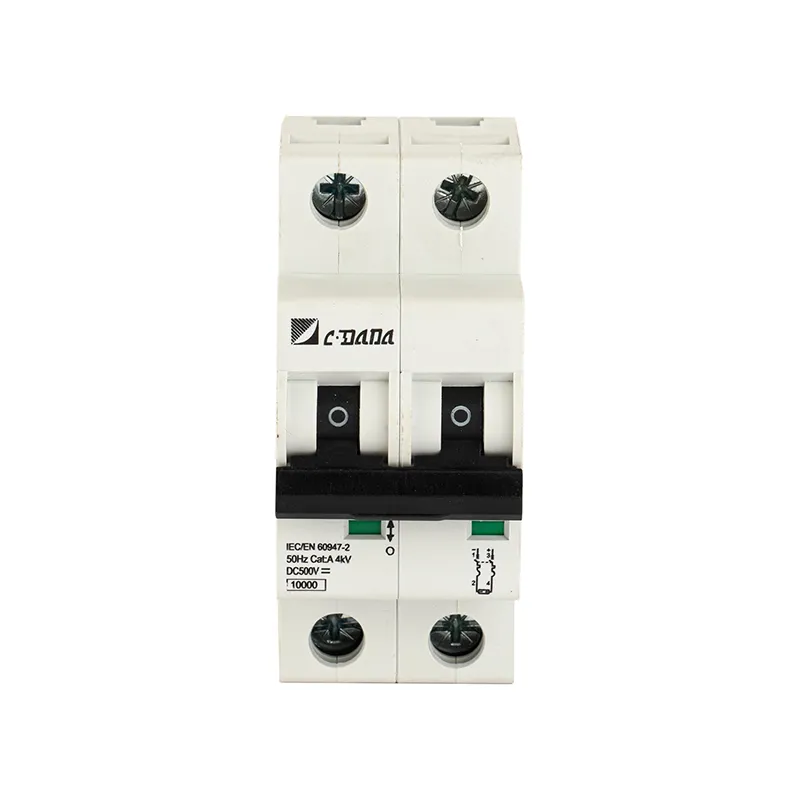

Доступен в 13 номиналах тока (1–63 А) и конфигурации 1P для 250 В постоянного тока, а также масштабируется до 2P (500 В), 3P (750 В) и 4P (1000 В) для фотоэлектрических массивов более высокого напряжения. Выключатель имеет два варианта проводки (кабель или шина), четкую индикацию положения контактов и механизм быстрого включения/размыкания для улучшенного гашения дуги. Полностью соответствует стандартам IEC 60947-2, IEC 60947-8, CCC и RoHS ЕС, он обеспечивает глобальные стандарты безопасности и защиты окружающей среды.

Ключевые характеристики

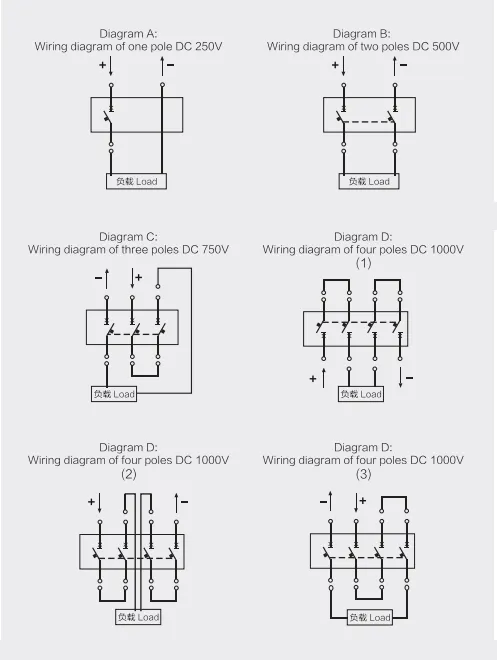

Схема подключения

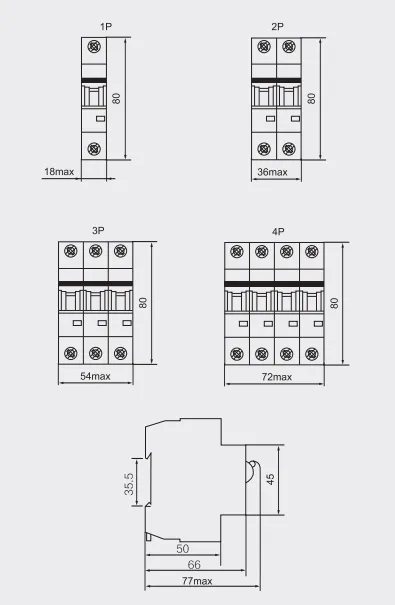

Схема и установочные размеры миниатюрного автоматического выключателя постоянного тока

Почему стоит выбрать CDADA DC MCB 250 В?

★ Специально разработан для систем постоянного тока

Оптимизированная конструкция дугогасительной камеры обеспечивает безопасное прерывание постоянного тока повреждения — в отличие от перепрофилированных выключателей переменного тока.

★ Готовность к солнечной фотоэлектрической энергии

Критически важен для защиты фотоэлектрических модулей от обратного тока и обратной связи по сбоям инвертора — повышает надежность системы.

★ Высокая отключающая способность

6 кА при 250 В постоянного тока соответствует требованиям большинства солнечных установок в жилых и небольших коммерческих помещениях.

★ Глобальные сертификаты

IEC + CCC + RoHS = надежная работа в Азии, Европе, Африке и Латинской Америке.

★ Удобный дизайн

Четкое окошко положения контакта предотвращает неправильную работу; двойная проводка упрощает интеграцию панели.

★ Широкий рабочий диапазон

Надежно работает в диапазоне от –35°C (холодный климат) до +70°C (жаркие крыши или ограждения).

Почему стоит выбрать CDADA?

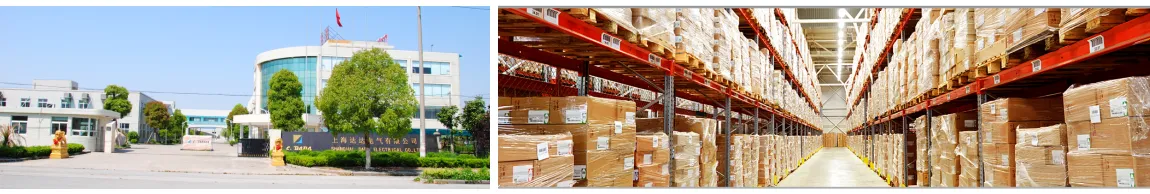

★ Мы являемся производителем более 42 лет. Наша компания, построенная в 1983 году, за последние годы очень быстро развивалась. Имея более 1000 наименований, мы проектируем и производим наши собственные автоматические выключатели, основанные на стандартных автоматических выключателях и уплотнениях OEM. Мы создаем новую концепцию создания универсальных автоматических выключателей с вилкой для удовлетворения потребностей клиентов.

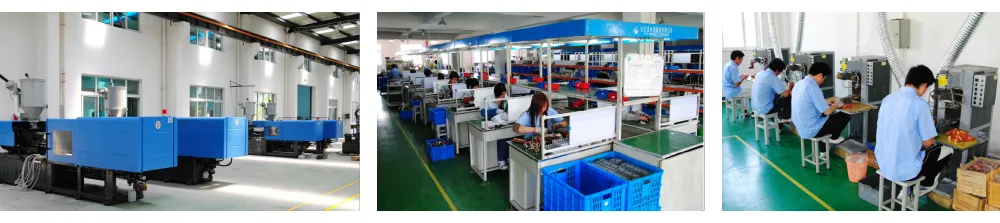

★ Имея более чем 42-летний опыт работы, мы располагаем собственным проектным и производственным оборудованием для быстрого и качественного выполнения работ.

★ У нас очень быстрая команда обратной связи. На запросы ответят в течение 1 рабочего дня, 3D ответит в течение 1 рабочего дня.

★ Упаковка

Большинство наших клиентов предоставляют нам характеристики продукта или упаковки прямо на своих дизайнерских отпечатках. Мы будем рады работать с вами, чтобы удовлетворить ваши требования.

★ Всемирно известная выставка электроэнергии.

Наша выставка охватывает мир, Дубай, Бразилию, Россию, Ганновер, Египет, Австрию, Иран, Мексику и другие профессиональные энергетические выставки.

Типичные применения

Солнечные фотоэлектрические системы: защита струн в сумматорных коробках

Аккумуляторная батарея: защита от перегрузки по току на стороне постоянного тока

Телекоммуникационные силовые шкафы: распределение постоянного тока –48 В или +24 В.

Зарядные станции для электромобилей: вспомогательные цепи постоянного тока

Промышленные панели управления: ПЛК, датчики и исполнительные механизмы, источники питания постоянного тока.

Часто задаваемые вопросы

В1: Могу ли я использовать автоматический выключатель переменного тока для цепей постоянного тока 250 В?

A1: Нет. Выключатели переменного тока полагаются на переход через ноль для гашения дуги — у постоянного тока переход через ноль отсутствует, поэтому дуги сохраняются, вызывая плавление, возгорание или невозможность срабатывания. Всегда используйте автоматический выключатель постоянного тока, например CDADA DAB7-63.

В2: важна ли полярность?

А2: Да! Миниатюрный автоматический выключатель постоянного тока DAB7-63 на 250 В имеет определенные входные (питание +/–) и выходные (L+/L–) клеммы. Изменение полярности снижает эффективность гашения дуги и может привести к аннулированию сертификации безопасности.

Вопрос 3. В чем разница между 1P, 2P и 4P автоматическими выключателями постоянного тока?

А3:

● 1P: защищает один проводник при напряжении 250 В постоянного тока (например, положительная линия в заземленной фотоэлектрической системе).

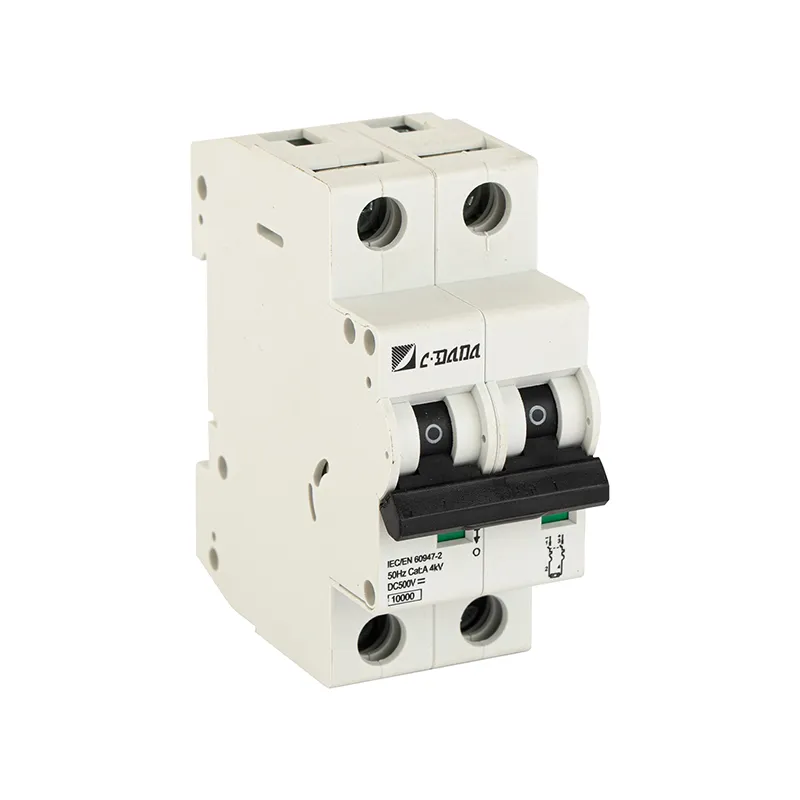

● 2P: размыкает + и – при 500 В постоянного тока (плавающие системы).

● 4P: для цепочек постоянного тока 1000 В (крупные коммерческие фотоэлектрические установки).

→ Всегда сопоставляйте количество полюсов с напряжением вашей системы и схемой заземления.

В4: Можно ли использовать его для частого переключения?

A4: Нет — он предназначен для нечастого ручного управления (например, технического обслуживания). Для ежедневного переключения используйте контактор постоянного тока или переключатель нагрузки.

В5: Почему стоит выбирать CDADA по сравнению с другими брендами DC MCB?

A5: CDADA предлагает:

● Конструкция прерывания дуги постоянного тока (не адаптированная к переменному току).

● Полная сертификация IEC + CCC.

● Четкий визуальный индикатор состояния.

● Широкий диапазон тока (1–63 А) для точного подбора размеров.

● Конкурентоспособные цены и техническая документация на английском языке.
