Практическое руководство по автоматическим выключателям в литом корпусе

Что такое MCCB?

MCCB —автоматический выключатель в литом корпусе— представляет собой низковольтное защитное устройство, которое автоматически разъединяет цепь при обнаружении перегрузки или короткого замыкания. В отличие от предохранителя, его можно сбросить и использовать повторно после поездки. Внутри литого корпуса термомагнитный механизм отключения выполняет две задачи: тепловой элемент реагирует на длительную перегрузку, а магнитный элемент мгновенно реагирует на короткое замыкание. Результатом является защита, соответствующая поведению реальной электрической нагрузки.

Когда следует выбирать автоматический выключатель: главные входные фидеры, трехфазные распределительные панели, цепи больших двигателей или любая точка, где предполагаемый ток короткого замыкания превышает ток, который может прервать автоматический выключатель.

Когда достаточно автоматического выключателя: конечные подцепи со скромными нагрузками и низким уровнем неисправности — жилые щиты, цепи освещения и розеток.

Как правильно выбрать MCCB

Номинальный ток (В)

1. — согласовывать длительную нагрузку и обеспечивать запас пусковых токов двигателей.

Отключающая способность (Icu / Ics)

2. — должен быть выше предполагаемого тока короткого замыкания в точке установки. Чем выше уровень неисправности, тем выше Icu вам нужен.

поляки

3. — 3П для трехфазных систем, 4П, где нейтраль также требует отключения.

Номинальные напряжения

4. — проверьте номинальное рабочее напряжение (Ue), напряжение изоляции (Ui) и импульсную устойчивость (Uimp) относительно системы.

Стандарты и сертификация

5. — Соответствие IEC/EN 60947-2 и маркировка CE являются основой для международных проектов.

Приложение

6. — Для защиты двигателя, распределения электроэнергии и промышленных установок могут потребоваться другие номиналы корпусов и характеристики срабатывания.

Как выглядит хорошо продуманный автоматический выключатель на 250 А:

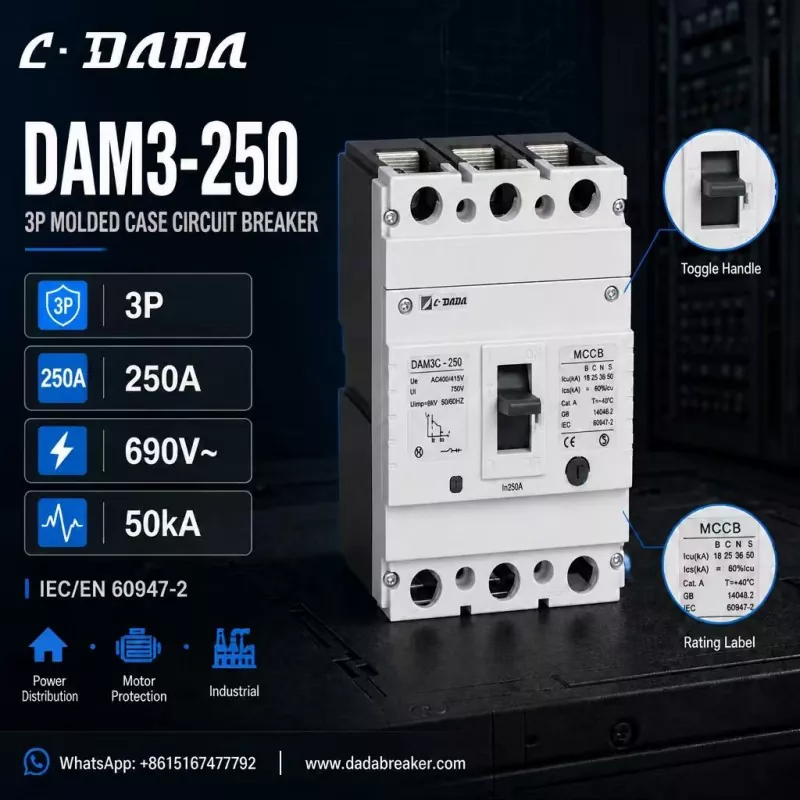

Чтобы прояснить это, рассмотрим DAM3-250 от C·DADA Electric — трехполюсный автоматический выключатель на 250 А, который иллюстрирует, на что следует обращать внимание в устройствах этого класса:

3P-конфигурация

● с номинальным током 250 А (In), подходит для трехфазных распределительных щитов.

Номинальные напряжения:

● 690 В~; Ue AC400/415В, Ui 750В, Uimp 8кВ

Отключающая способность до 50кА

● — Icu 18/25/36/50 кА для вариантов B/C/N/S, что позволяет монтажникам сопоставлять уровни неисправностей в разных точках сети.

Соответствие IEC/EN 60947-2 и GB 14048.2.

● Маркировка CE, четкая ручка переключения ВКЛ/ВЫКЛ для визуального отображения рабочего состояния.

● Создан для распределения электроэнергии, защиты двигателей и промышленного применения.

Логика этой спецификации: 3-полюсный корпус на 250 А с отключающей способностью класса 50 кА покрывает большинство потребностей производителей панелей и подрядчиков — от главных распределительных щитов до цепей питания двигателя — в то время как несколько вариантов Icu позволяют правильно рассчитать стоимость в соответствии с фактическими уровнями неисправностей.

Рекомендации по выбору

● Для оконечных цепей до ~125 А с низким уровнем отказов автоматический выключатель является экономичным выбором.

● Для главного распределения, защиты двигателя и промышленного распределительного устройства выбирайте автоматический выключатель с отключающей способностью, превышающей предполагаемый ток короткого замыкания установки.

● В случае сомнений выберите один класс отключающей способности: разница в стоимости невелика, а запас защиты может составлять разницу между незначительной неисправностью и серьезным отключением электроэнергии.

Часто задаваемые вопросы

Вопрос: Что такое MCCB?

А: Аавтоматический выключатель в литом корпусепредставляет собой самовосстанавливающееся низковольтное защитное устройство, которое разъединяет цепь при перегрузке или коротком замыкании, рассчитанное на более высокие токи и уровни неисправности, чем миниатюрный автоматический выключатель.

Вопрос: Что означает Icu на MCCB?

A: Icu — это предельная отключающая способность при коротком замыкании — максимальный ток повреждения, который может отключить выключатель. ics — это отключающая способность службы, уровень, на котором она может неоднократно прерываться и оставаться работоспособной.

Вопрос: Как выбрать отключающую способность моего автоматического выключателя?

О: Выбирайте номинал Icu выше, чем предполагаемый ток короткого замыкания в точке установки. Распределительные щиты с высокой трансформаторной мощностью или длинные промышленные фидеры обычно требуют устройств класса 36–50 кА.

Вопрос: Что такое автоматический выключатель DAM3-250?

A: DAM3-250 — это трехполюсный автоматический выключатель в литом корпусе на 250 А от C·DADA Electric, рассчитанный на напряжение до 690 В и отключающую способность до 50 кА, предназначенный для распределения электроэнергии, защиты двигателей и промышленного применения.
