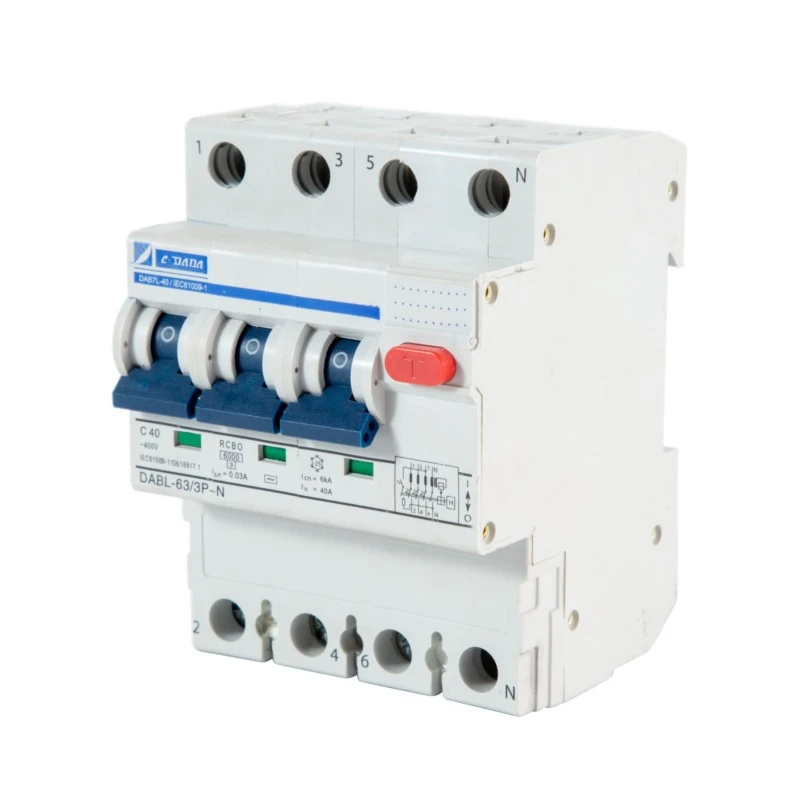

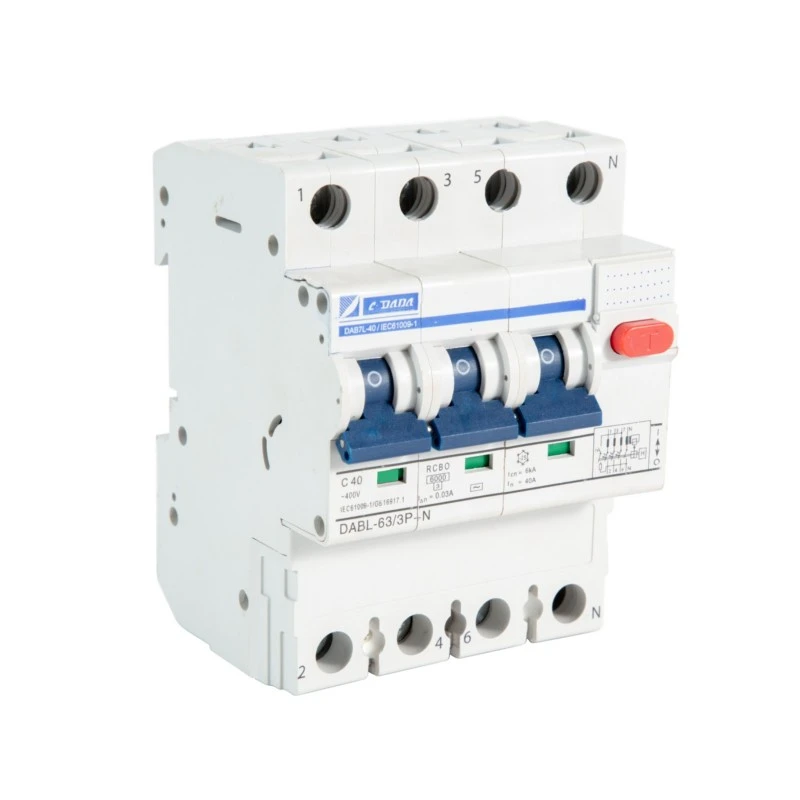

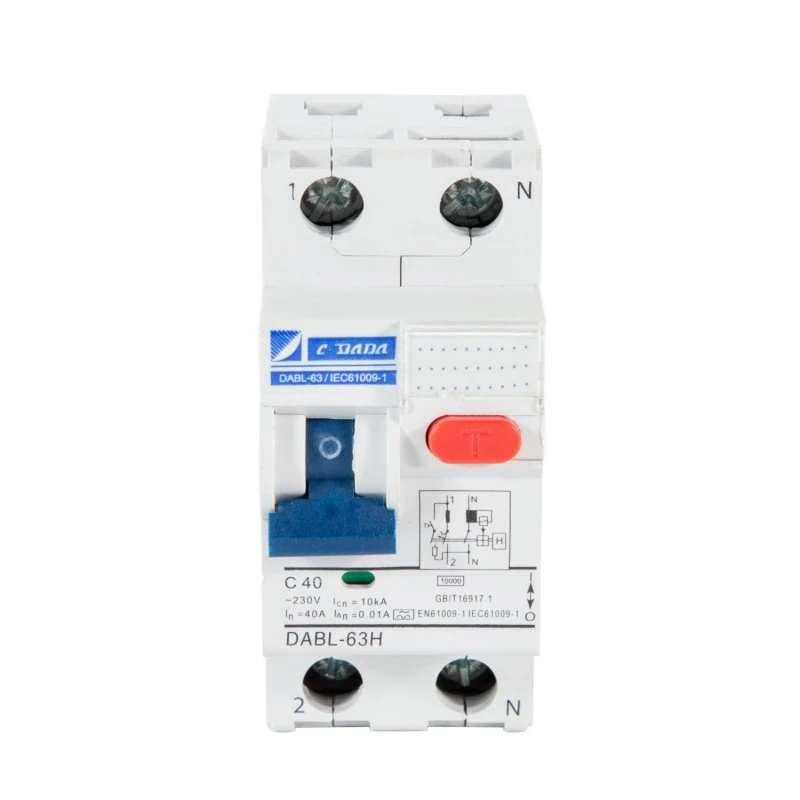

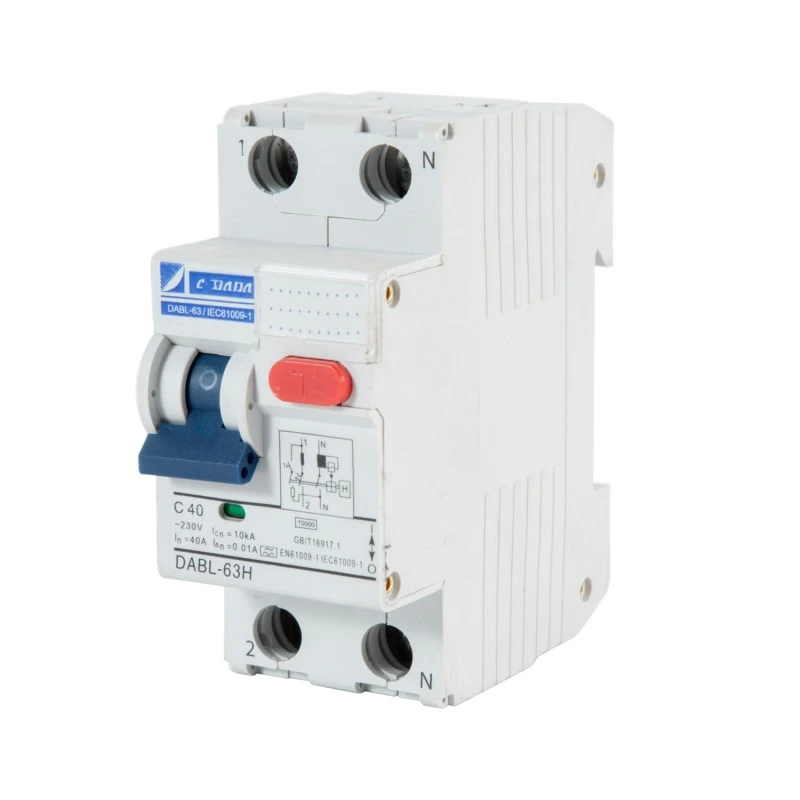

2P 4P Электромагнитный АВДТ

Для обеспечения бескомпромиссной безопасности в средах, где надежность электроснабжения сомнительна, компания Shanghai DADA Electric CO., LTD. представляет CDADA DABF-63 2P 4P электромагнитный АВДТ — настоящий 2P/4P электромагнитный выключатель остаточного тока с защитой от перегрузки по току, который работает без каких-либо электронных компонентов или внешнего источника питания. Этот АВДТ, разработанный в соответствии со стандартами IEC, обеспечивает три основные защиты в одном устройстве:

★ Предотвращение поражения электрическим током (посредством обнаружения остаточного тока 30 мА),

★ Защита от перегрузки (термический механизм),

★ Отключение при коротком замыкании (магнитный расцепитель, 6 кА).

Рекомендуется для наружных розеток, гаражей, подвалов и сельской местности. DABF-63 продолжает работать даже при потере нейтрали, падении напряжения или отключении электроэнергии, что является решающим преимуществом перед электронными альтернативами. Благодаря независимому индикатору положения контактов, рабочему диапазону от –25°C до +40°C и прочной конструкции клемм он обеспечивает безотказную работу там, где это наиболее важно.

Ключевые характеристики

Модель: Серия DABF-63

Тип: Электромагнитный АВДТ (без электроники, без необходимости вспомогательного питания)

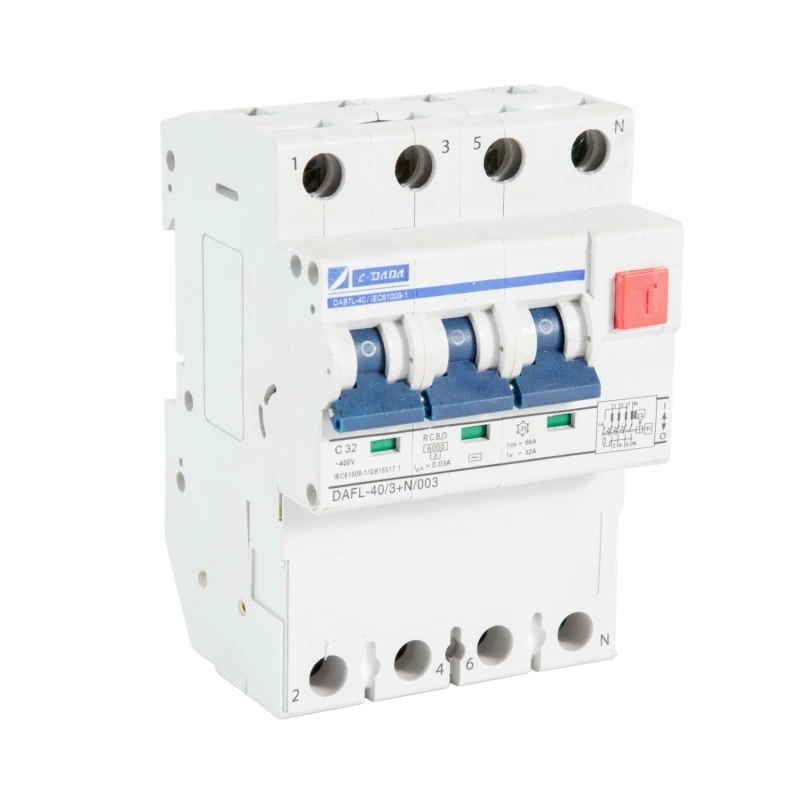

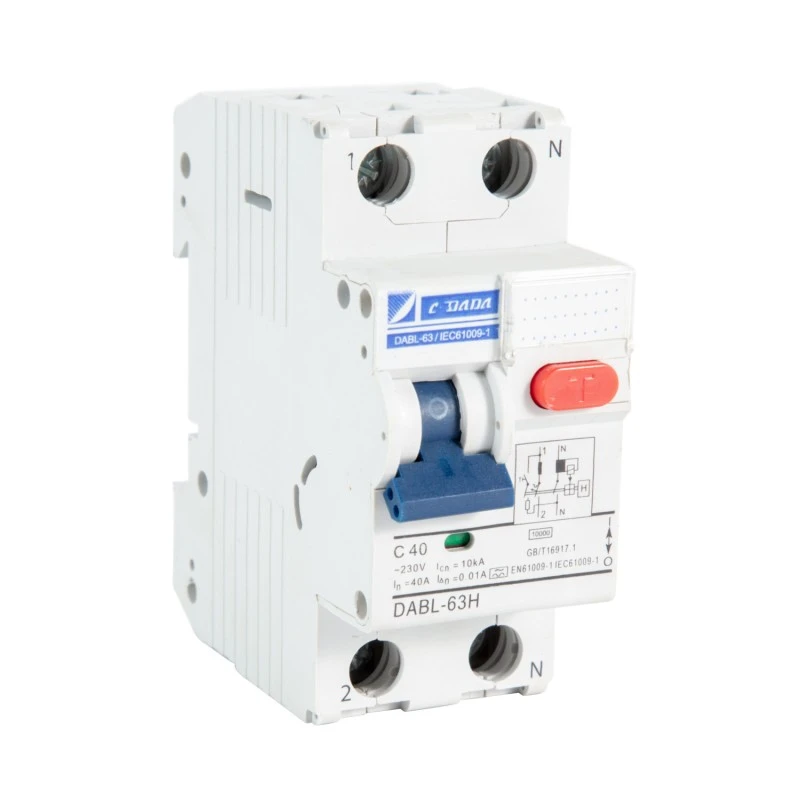

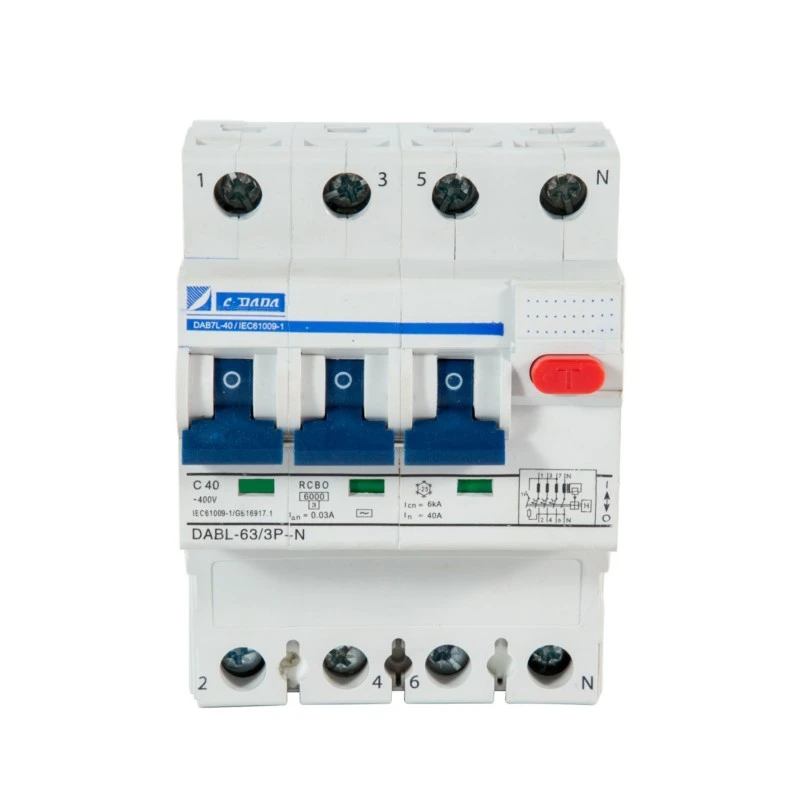

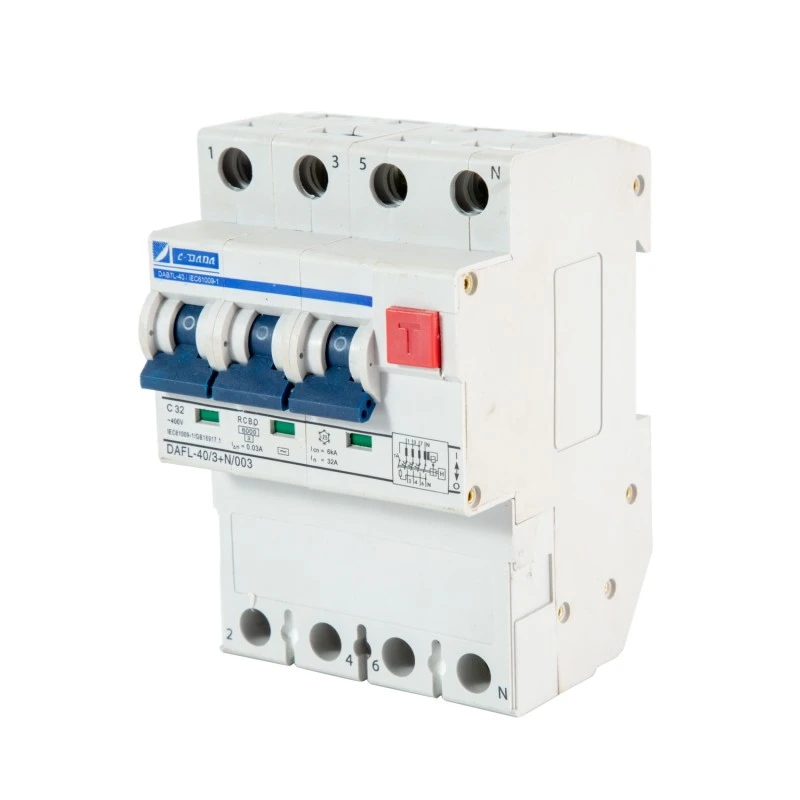

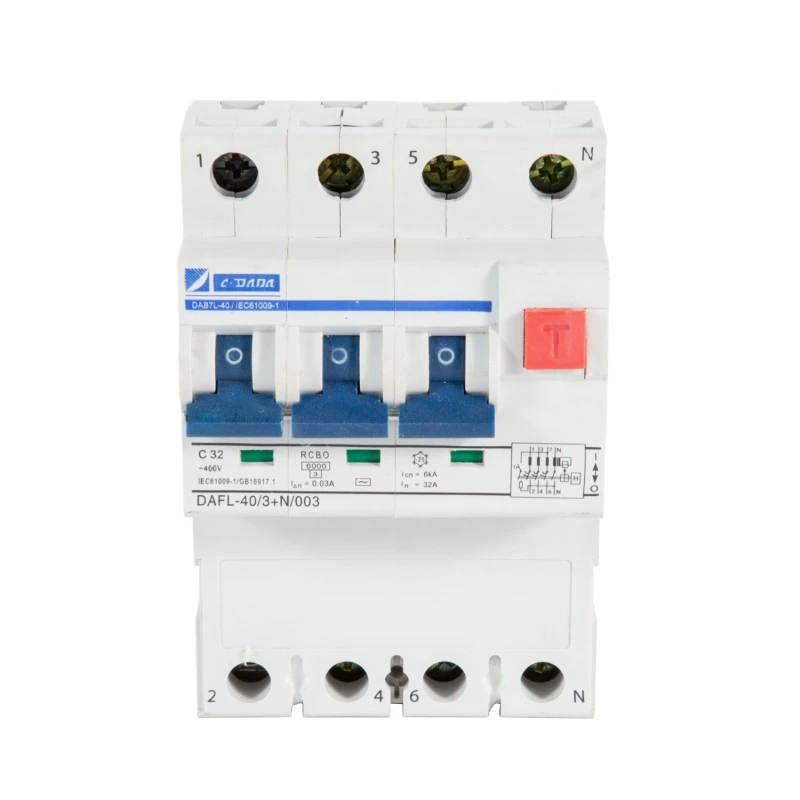

Полюсы: 2P (1+N) или 4P (3+N)

Номинальный ток (In): 6–63 А (типовой диапазон на основе платформы DAB7)

Остаточная чувствительность (I△n): 30 мА (стандартно для индивидуальной защиты; 100 мА опционально)

Ток нерасцепления: 0,5 × I△n

Время отключения при I△n: ≤ 0,1 с.

Отключающая способность: 6 кА

Функции защиты:

Остаточный ток (утечка) – электромагнитное измерение

★ Перегрузка – биметаллическая термическая.

★ Короткое замыкание – магнитный расцепитель

★ Рабочая температура: от –25°C до +40°C.

Монтаж: ширина 2 модуля на DIN-рейке 35 мм.

Ключевые особенности:

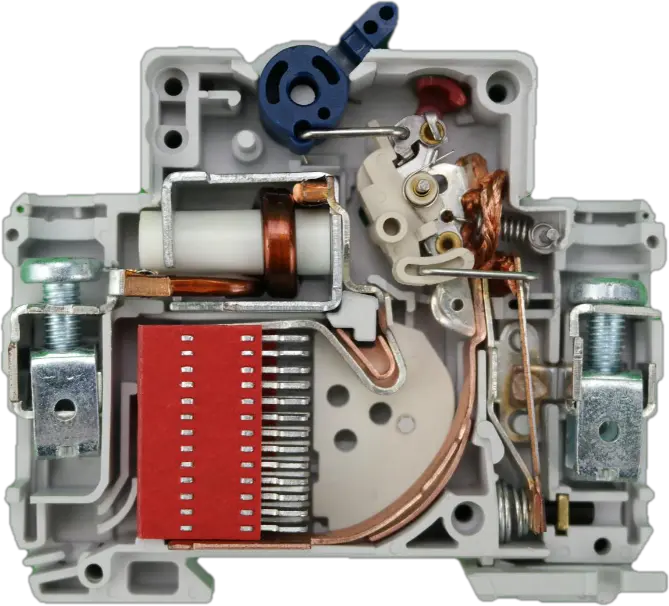

★ Чисто электромагнитный дифференциальный механизм

★ Независимый индикатор положения контакта (действительное состояние ВКЛ/ВЫКЛ/отключение)

★ Кнопка «ТЕСТ» для ежемесячной проверки работоспособности

★ Зажимы с зубцами → меньшие тепловые потери, более прочный захват

★ Серебросодержащие контакты → высокая прочность, низкое сопротивление.

★ Многофункциональные винты (+/–) → простая установка

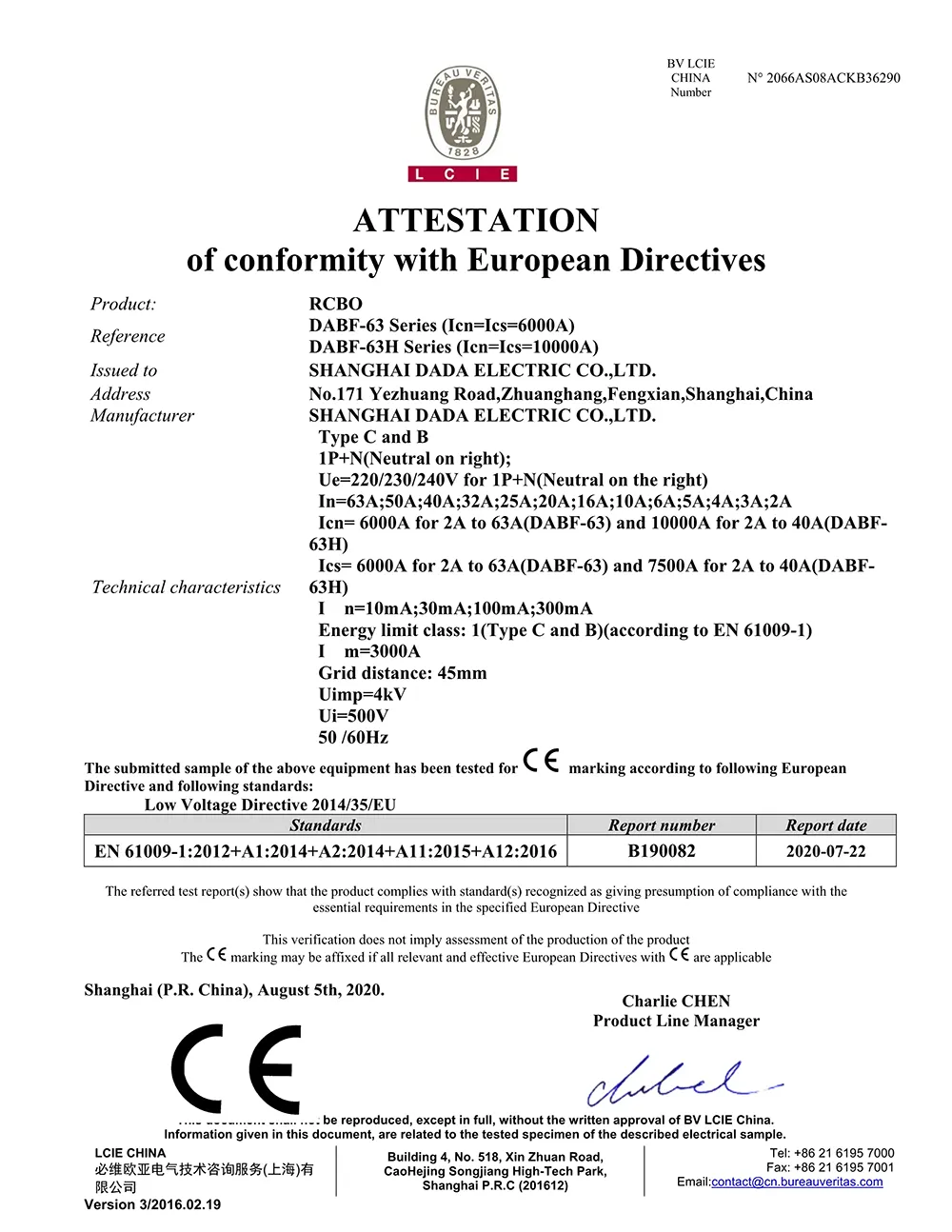

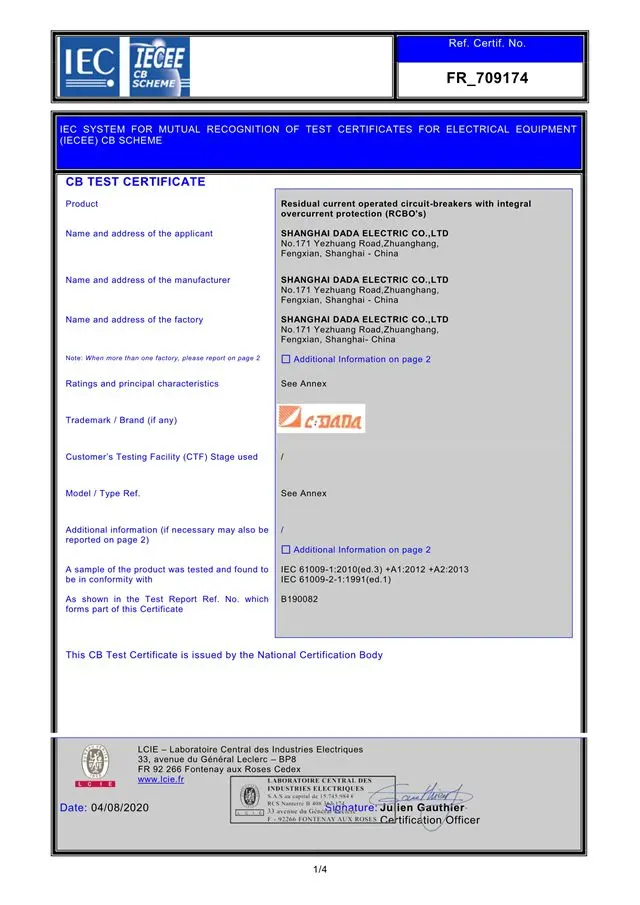

★ Сертификаты: CE, CB (материалы, соответствующие требованиям RoHS).

Почему стоит выбрать электромагнитный АВДТ CDADA?

★ Работает без питания – всегда

В отличие от электронных АВДТ, нашему 2P 4P электромагнитному АВДТ не требуется сетевое напряжение для обнаружения утечки, что обеспечивает защиту во время отказа нейтрали, провалов напряжения или полного отключения электроэнергии.

★ Идеально подходит для суровых или удаленных мест.

Идеально подходит для сельской местности, строительных площадок, ферм, туннелей и регионов с нестабильными сетями, где электронные устройства могут работать со сбоями.

★ Абсолютная отказоустойчивость

Нет полупроводников = нет старения, нет ошибок программного обеспечения, нет чувствительности к электромагнитным помехам. Только что доказала электромагнитная физика.

★ Очистить рабочий статус

Независимый индикатор контакта показывает фактическое состояние контакта, что имеет решающее значение для проверок технического обслуживания и безопасности.

★ Компактный и надежный

Двухмодульный размер экономит место на панели, а контакты из серебряного сплава и прочные клеммы обеспечивают длительный срок службы.

★ Глобальное соответствие

Сертифицировано по стандартам IEC, CE и CB — ему доверяют при экспорте и международных проектах.

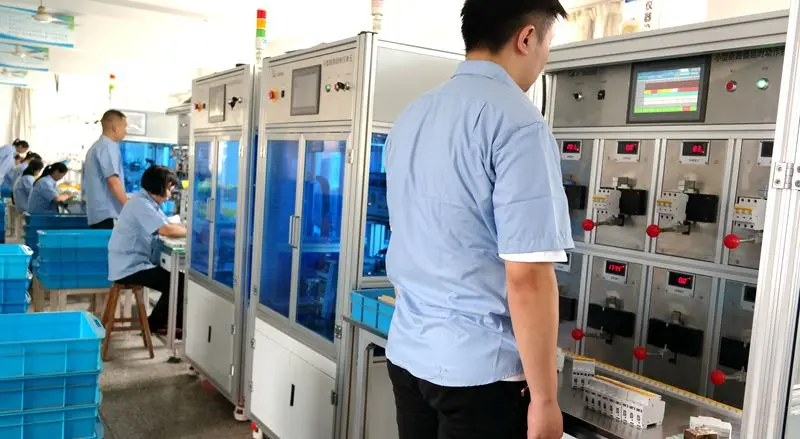

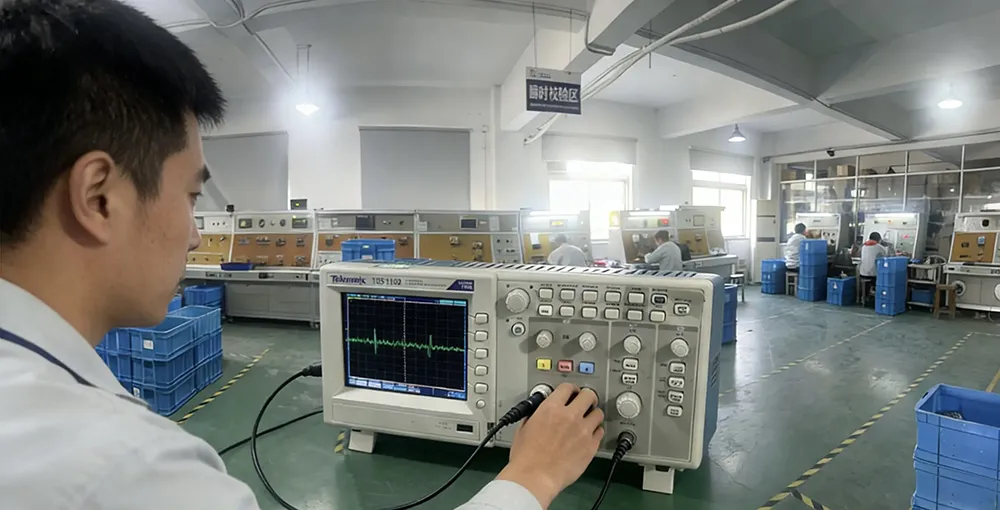

★ Поскольку наша политика заключается в 100% проверке всех продуктов, покидающих наше предприятие, мы можем с абсолютной уверенностью гарантировать, что продукт на 100% функционально точен, прежде чем он покинет наше предприятие.

★ Мы продолжим наращивать свой технологический опыт, инвестируя в оборудование, процессы, людей и сертификацию, что отразится на нашей продукции и, в конечном итоге, на удовлетворенности наших клиентов.

Типичные применения

Проекты сельской электрификации

Наружные розетки и точки зарядки электромобилей (базовый уровень)

Гаражи, подвалы и мастерские (влажные, холодные помещения)

Системы заземления TT ​​(при плохой целостности нейтрали)

Резервные цепи и аварийные панели

Часто задаваемые вопросы

В1: В чем разница между электронными и электромагнитными АВДТ?

А1:

В2: Обеспечивает ли этот АВДТ защиту от перенапряжения?

О2: Нет. Настоящие электромагнитные АВДТ не включают в себя варисторы или устройства подавления перенапряжений — для них требуются электронные компоненты. Если необходима защита от перенапряжения, соедините ее с отдельным SPD (устройством защиты от перенапряжения).

Вопрос 3: Достаточно ли тока 30 мА для защиты от поражения электрическим током?

А3: Да. 30 мА — это стандартный порог IEC для жизненно важной защиты от прямого контакта в жилых и коммерческих цепях.

В4: Можно ли использовать его в качестве основной защиты входа?

A4: Да — с отключающей способностью 6 кА DABF-63 может служить в качестве входной защиты в небольших распределительных щитах, особенно в системах ТТ.

В5: Почему стоит выбрать CDADA для электромагнитного АВДТ?

A5: CDADA предлагает:

● Настоящая электромагнитная конструкция (без скрытой электроники).

● Возможность работы при 0 В.

● Компактный размер с 2 модулями — редкость для электромагнитных моделей.

● Независимый индикатор контакта для проверки безопасности.

● Глобальные сертификаты (CE/CB) и поддержка OEM.
