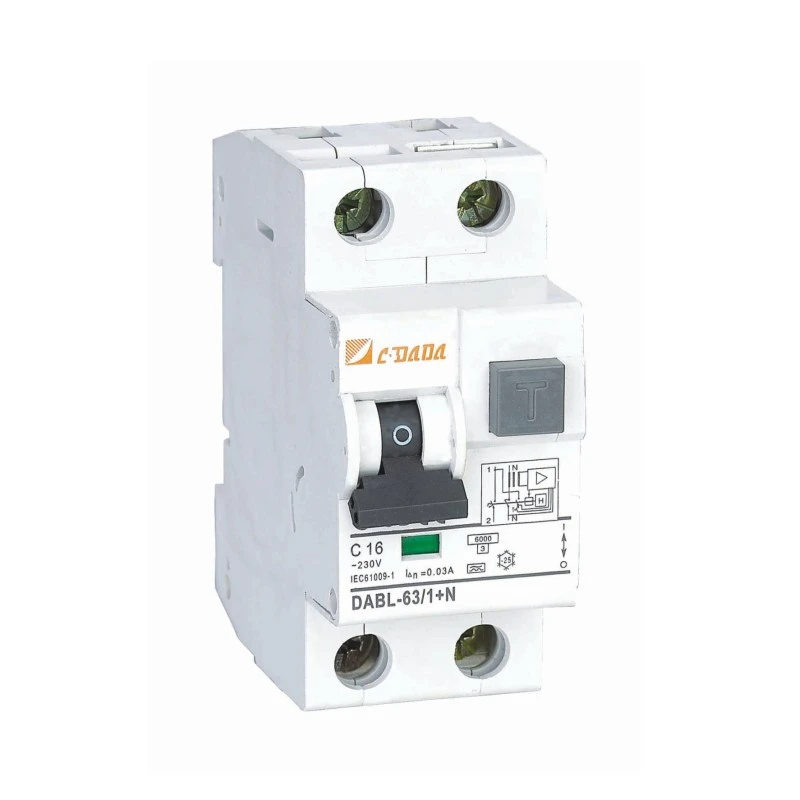

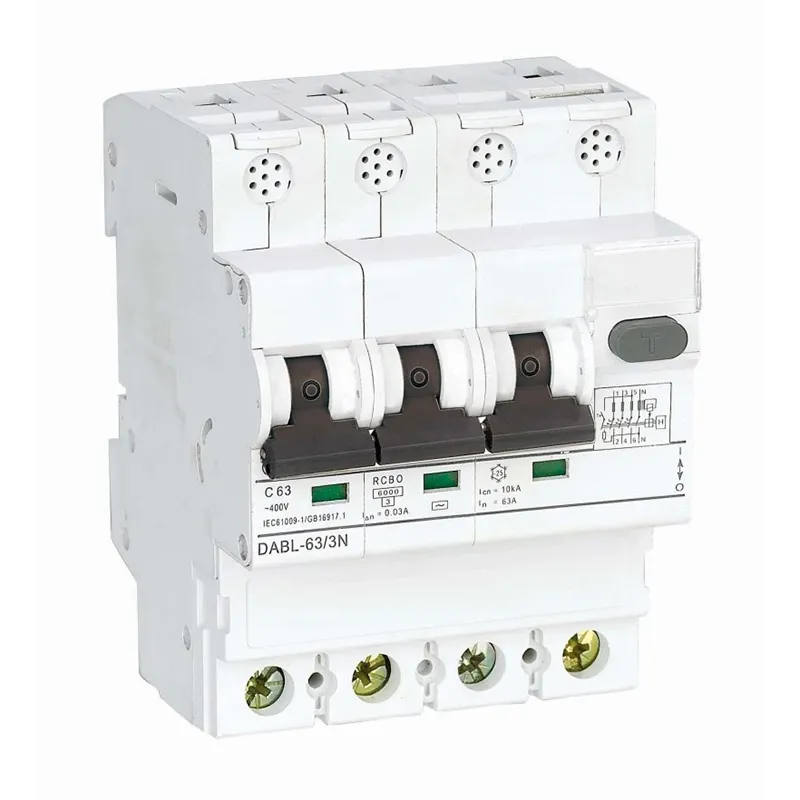

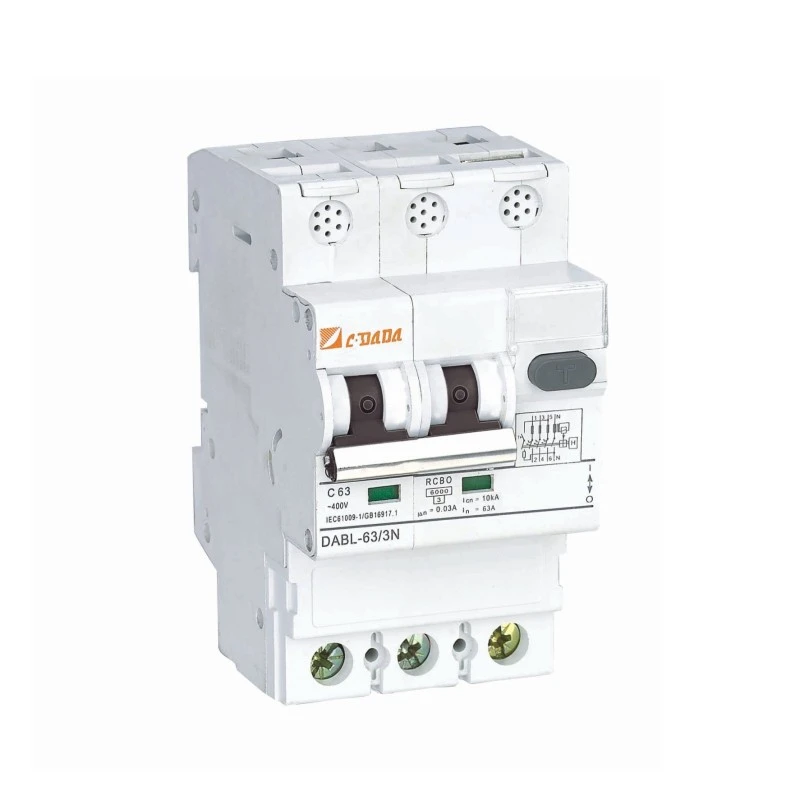

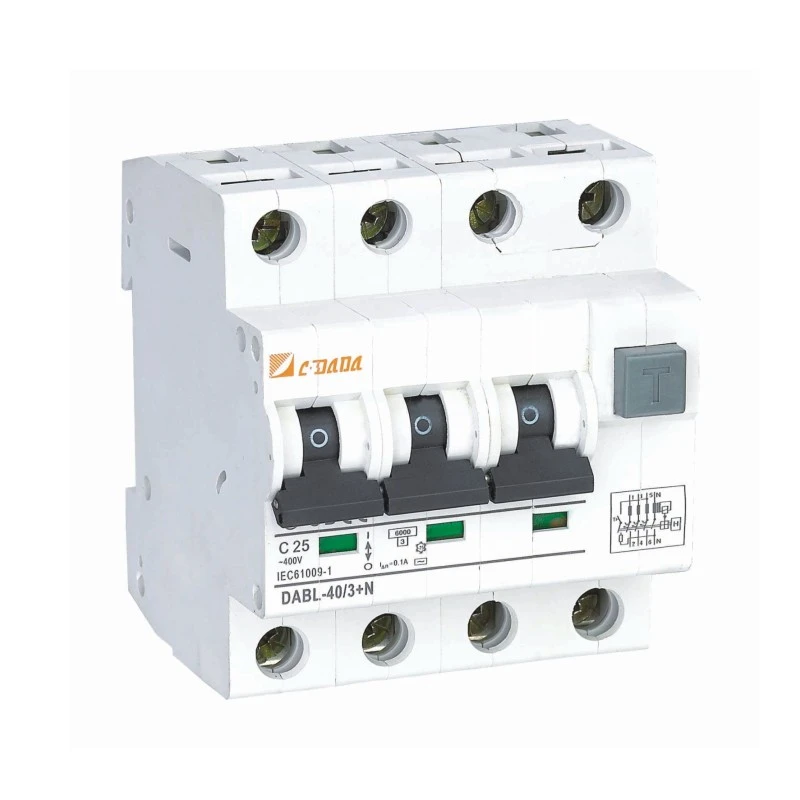

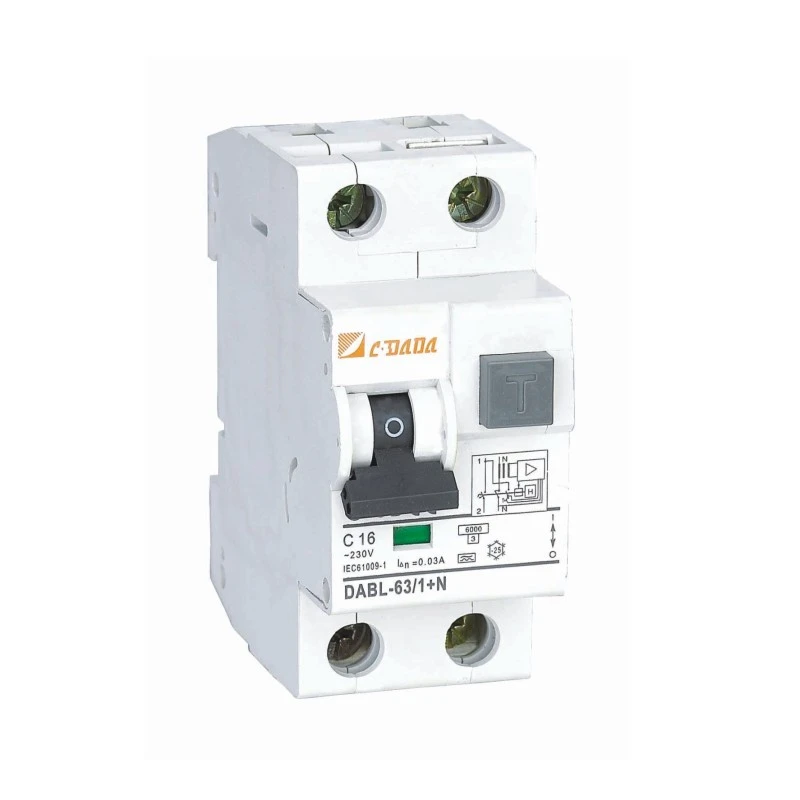

2P 4P Электронный АВДТ
Model:DABL-63
Вы можете быть уверены, что выберете CDADA в качестве производителя и поставщика 2P 4P АВДТ электронного типа (DABL-63). Наш продукт сертифицирован CE/CB/RoHS. Сочетает в себе защиту от утечки 30 мА + перегрузку + защиту от короткого замыкания. 6 кА, от –25°C до +40°C, идеально подходит для наружных/гаражных цепей.
Максимизируйте безопасность в современных электроустановках с помощью CDADA DABL-63 2P 4P электронного типа RCBO — компактного, интеллектуального устройства защитного отключения с защитой от сверхтоков, разработанного Shanghai DADA Electric CO., LTD. Этот электронный АВДТ, разработанный для приложений 2P (1+N) и 4P (3+N), обеспечивает защиту «четыре в одном»:
Предотвращение поражения электрическим током (посредством обнаружения остаточного тока 30 мА),
Защита от перегрузки,
Отключение при коротком замыкании (отключающая способность 6 кА),
Подавление перенапряжений (встроенный варистор D-класса).
Идеально подходящий для наружных розеток, освещения гаражей, подвальных цепей и фидеров приборов, DABL-63 соответствует стандартам CE, CB и RoHS и оснащен электронным дифференциальным модулем для сверхчувствительного обнаружения неисправностей. Благодаря 2-модульной ширине DIN, независимому индикатору положения контактов и рабочему диапазону от –25°C до +40°C, он создан для надежности в различных климатических условиях и в жилых/коммерческих условиях.
Ключевые характеристики
Модель: Серия DABL-63
Тип: Электронный АВДТ (выключатель остаточного тока с защитой от перегрузки по току)
Полюсы: 2P (1+N) или 4P (3+N)
Номинальный ток (In): обычно 6–63 А (на основе платформы DAB7-63).
Остаточная чувствительность (I△n): 30 мА (стандарт для индивидуальной защиты)
Отключающая способность: 6 кА, 10 кА
Функции защиты:
Остаточный ток (утечка)
Перегрузка (тепловая)
Короткое замыкание (электромагнитное)
Импульсное перенапряжение (через встроенный варистор D-класса)

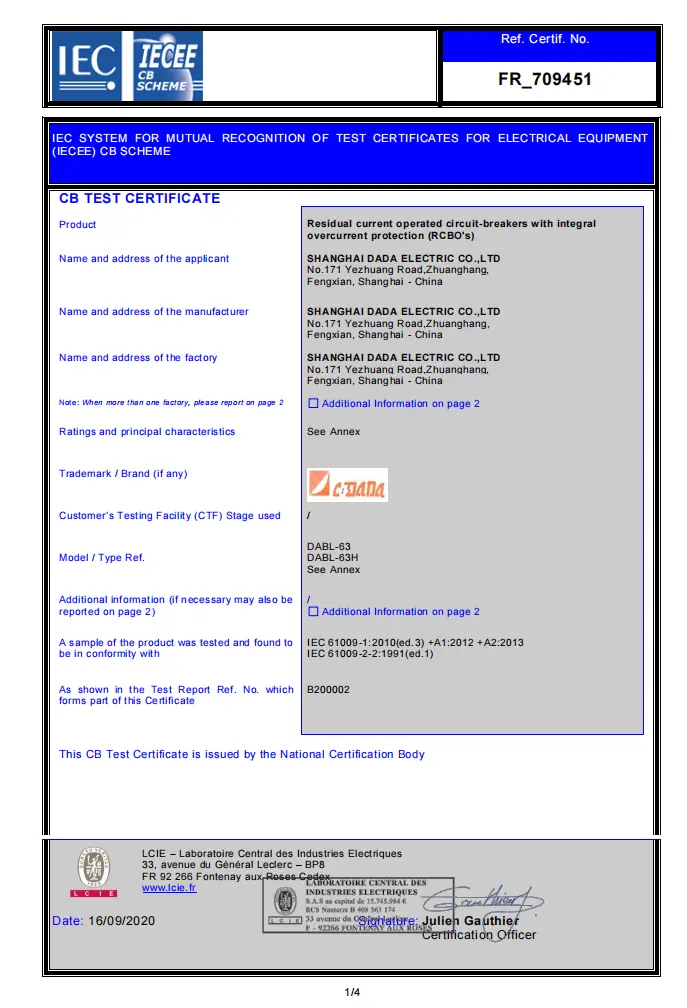

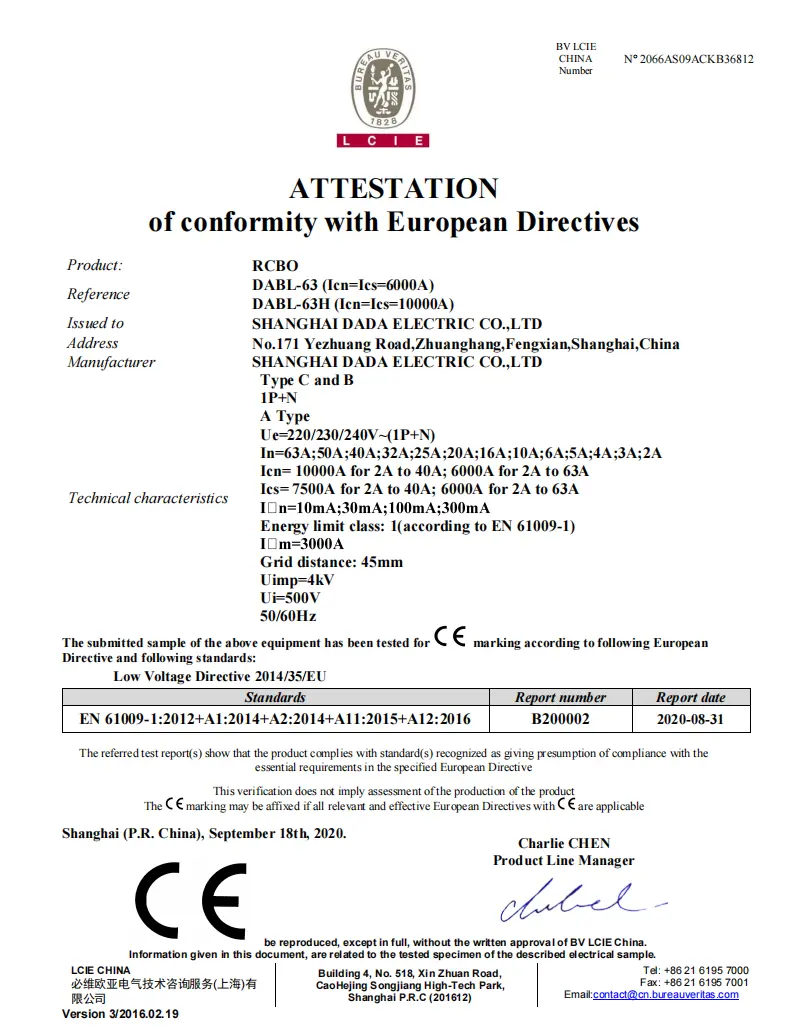

Сертификаты: CE, CB, RoHS.
Рабочая температура: от –25°C до +40°C.
Монтаж: ширина 2 модуля на DIN-рейке 35 мм.
Технический паспорт
|
АВДТ DABL-63 Электронного типа |
||
|
Для защиты общего распределения электроэнергии (IEC/EN 61009) |
|
|
|
Полюса числа |
1П+Н |
|
|
Электрические характеристики |
||
|
Номинальный ток In(А) |
6,10,16,20,25,32,40,50,63А |
|
|
Тип выпуска |
Электронный тип |
|
|
Функции |
Защита от короткого замыкания, утечки, перегрузки, перенапряжения, изоляции. |
|
|
Тип остаточного тока |
переменный ток и А |
|
|
Номинальная частота f (Гц) |
50-60 Гц |
|
|
Номинальное рабочее напряжение Ue (В) переменного тока |
230/400 |
|
|
Номинальный дифференциальный ток движения I△n(мА) |
10,30,100,300 |
|
|
Номинальный дифференциальный ток без движения I△no(мА) |
5,15,25,50,300 |
|
|
cosф |
0.5 |
|
|
Напряжение изоляции Ui |
500В |
|
|
Номинальное импульсное выдерживаемое напряжение Uimp |
6кВ |
|
|
Мгновенный тип отключения |
Б/К/Д |
|
|
Номинальное короткое замыкание Icn(кА) |
6кА и 10кА |
|
|
Срок службы (O~C) |
Механический |
12000 |
|
Электрический |
6000 |
|
|
Подключение и установка |
|
|
|
Степень защиты |
IP40 |
|
|
Провод мм² |
1~25 |
|
|
Рабочая температура (среднесуточное значение≤35℃) |
-5 ～+40℃ |
|
|
Устойчивость к влажности и жаре |
Класс 2 |
|
|
Высота над морем |
≤2000 |
|
|
Относительная влажность |
+20℃, ≤90%;+40℃, ≤50% |
|
|
Степень загрязнения |
2 |
|
|
Среда установки |
Избегайте явных ударов и вибрации. |
|
|
Класс установки |
Класс Ⅱ, Класс Ⅲ |
|
|
Сочетание с аксессуарами |
||
|
Вспомогательный контакт |
Да |
|
|
Контакт сигнализации |
Да |
|
|
АЛТ+ВСПОМОГАТЕЛЬНЫЙ |
Да |
|
|
Шунтирующий релиз |
Да |
|
|
Расцепитель минимального напряжения |
- |
|
|
Расцепитель перенапряжения |
Да |
|
|
Размеры (мм) (ШxВxД) |
a |
35 |
|
b |
80.4 |
|
|
c |
72 |
|
Ключевые особенности:
★ Электронный дифференциальный модуль → высокая чувствительность и быстрый отклик
★ Независимый индикатор контакта (показывает истинное состояние ВКЛ/ВЫКЛ/отключение)
★ Кнопка «ТЕСТ» для ежемесячной проверки работоспособности
★ Зажимы с зубцами → меньше нагрева, более прочное сцепление
★ Многофункциональные винты (+/–) → более простая установка, отсутствие упавших деталей
★ Контактный сплав с содержанием серебра → более длительный срок службы, более низкое сопротивление
Почему стоит выбрать электронный УЗО CDADA?
★ Комплексная защита в 2 модулях
Заменяет отдельные автоматический выключатель + УЗО + сетевой фильтр, что экономит место, стоимость и упрощает проводку.★ Повышенная безопасность за счет подавления перенапряжений
Комбинированная схема с электронным модулем дифференциальной защиты, варистором D-класса и интегральным автоматическим выключателем серии DAB7-63 обеспечивает 4 вида защиты: от тока утечки (тока утечки), короткого замыкания; перегрузки и импульсные перенапряжения.★ Истинная видимость статуса
В отличие от стандартных выключателей, независимый индикатор контактов показывает фактическое состояние контактов, даже если ручка удерживается в положении ВКЛ.★ Удобный для установки дизайн
● Широкий температурный диапазон → подходит для неотапливаемых гаражей или горячих чердаков.
● Зазубренные клеммы → надежные соединения с низким сопротивлением.
● Винты с двойным приводом → работают с плоскими или крестообразными инструментами.
★ Сертифицирован по всему миру
Сертификаты CE, CB и RoHS гарантируют соответствие требованиям в Европе, Азии, Африке и за ее пределами — идеально для экспортных панелей.
★ Идеально подходит для зон повышенного риска
Рекомендуется для наружных розеток, влажных помещений, гаражей и подвалов, где повышен риск поражения электрическим током и возгорания.★ Имея многолетний опыт доставки в Россию и европейские страны, а также во всю Южную Америку, Европу, Азию и Австралию, CDADA поможет вам!

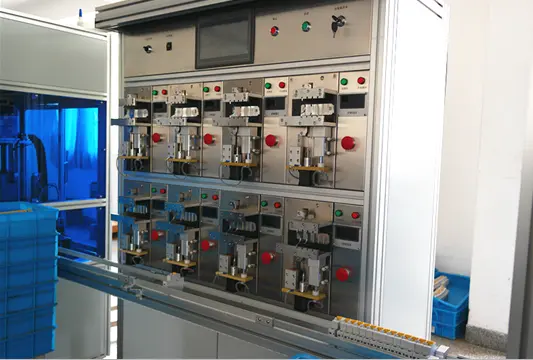

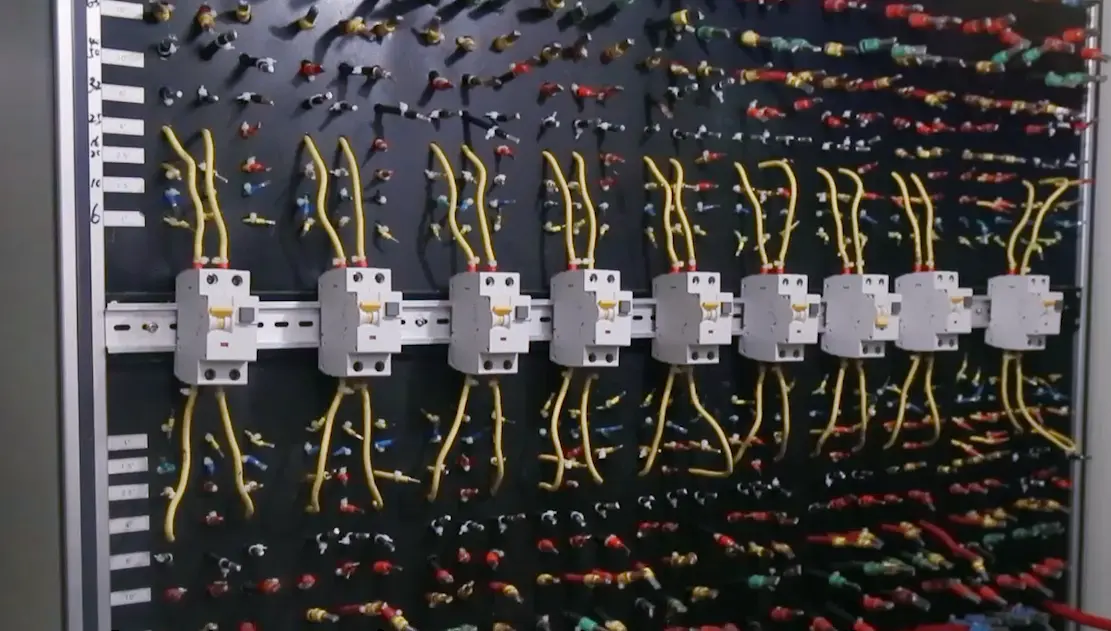

★ Поскольку наша политика заключается в 100% проверке всех продуктов, покидающих наше предприятие, мы можем с абсолютной уверенностью гарантировать, что продукт на 100% функционально точен, прежде чем он покинет наше предприятие.
★ Мы рады видеть Вас в гостях в любое время! Только так мы можем полностью контролировать время производства и производительность процесса.
Типичные применения
Уличные розетки: для садовых инструментов, зарядных устройств для электромобилей, праздничных светильников.
Освещение гаража и подвала: влажная и холодная среда.
Бытовые цепи: стиральные машины, посудомоечные машины, холодильники.
Мощность мастерской: там, где инструменты и влага сосуществуют
Подпанели для жилых помещений: компактное решение с несколькими функциями защиты
Часто задаваемые вопросы (FAQ)
В1: В чем разница между RCCB и RCBO?
A1: ВДТ обнаруживает только остаточный ток (утечки) — он не защищает от перегрузки или короткого замыкания. АВДТ (например, DABL-63) сочетает в себе УЗО + автоматический выключатель в одном устройстве, обеспечивая защиту от утечки + перегрузки + короткого замыкания.
В2: Действительно ли этот АВДТ защищает от скачков напряжения?
А2: Да! Он включает в себя встроенный варистор класса D, который подавляет переходные перенапряжения (например, от грозовых или коммутационных перенапряжений) — редкая функция в стандартных АВДТ.
В3: Почему стоит выбрать электронный АВДТ, а не электромагнитный? А3:
● Электронные АВДТ обладают более высокой чувствительностью, меньшими размерами и могут иметь дополнительные функции (например, защиту от перенапряжений).
● Для работы им требуется линейное напряжение, поэтому это не идеальный вариант, если нейтраль ненадежна.
● Электромагнитные модели работают при 0 В, но они больше по размеру и не имеют интеллектуальных функций.
→ Для стабильных бытовых сетей оптимальны электронные АВДТ типа DABL-63.
Вопрос 4: Достаточно ли тока 30 мА для индивидуальной защиты?
А4: Да. 30 мА — это пороговое значение международного стандарта (IEC) для жизненно важной защиты от ударов в жилых цепях.
В5: Почему стоит выбрать CDADA для электронного УЗО?
A5: CDADA выделяется, потому что:
● Настоящая защита «4 в 1» (утечка + перегрузка + короткое замыкание).
● Компактная конструкция из 2 модулей экономит место на панели.
● Независимый индикатор контакта обеспечивает точный статус.
● Глобальные сертификаты (CE/CB/RoHS).
● Поддержка OEM: стабильное качество, поддержка на английском языке, оптовые цены.
