Что такое РКБО?

АнRCBO— выключатель защитного отключения с защитой от сверхтоков — представляет собой низковольтное защитное устройство, сочетающее в одном литом блоке защиту от перегрузки, защиту от короткого замыкания и обнаружение остаточного тока (утечки). Внутри компактного корпуса термомагнитный механизм отключения предотвращает перегрузки и короткие замыкания, а трансформатор тока нулевой последовательности постоянно сравнивает ток, протекающий в токоведущем и нейтральном проводниках. Когда разница превышает номинальный ток утечки (IΔn), устройство отключается в течение миллисекунд, отключая питание до того, как ток утечки может нанести вред людям или вызвать пожар.

Когда выбирать АВДТ: последние подцепи, которые нуждаются как в защите от перегрузки по току, так и в защите от утечек — наружные розетки, цепи приборов, гаражи, подвалы, ванные комнаты и другие влажные или легкодоступные места.

DABL-63 относится к классу АВДТ: одно устройство, три защиты — наиболее компактный и экономичный выбор для однофазных бытовых оконечных цепей.

Residual Current Circuit Breaker with Overcurrent Protection

Как правильно выбрать АВДТ?

1. Номинальный ток (In): соответствует продолжительной нагрузке цепи с запасом для пусковых токов приборов (например, 40 А охватывает стандартные цепи бытовых приборов).

2. Отключающая способность (Icn): должна быть выше предполагаемого тока короткого замыкания в точке установки; 6 кА покрывает типичные уровни неисправностей в жилых и коммерческих помещениях.

3. Полюсы: 1P+N для однофазных оконечных цепей с компактным монтажом на DIN-рейку.

4. Характеристика срабатывания: С-образная (5–10× In) для обычных бытовых и бытовых нагрузок; B-кривая для чувствительной электроники; D-кривая для запуска двигателя.

5. Стандарты и сертификация: соответствие IEC/EN 61009-1 и маркировка CE являются основой для международных проектов.

6. Применение: наружные розетки, электрические цепи и освещение гаража/подвала могут требовать более высокой чувствительности, чем обычные внутренние цепи.

Как выглядит хорошо спроектированный АВДТ

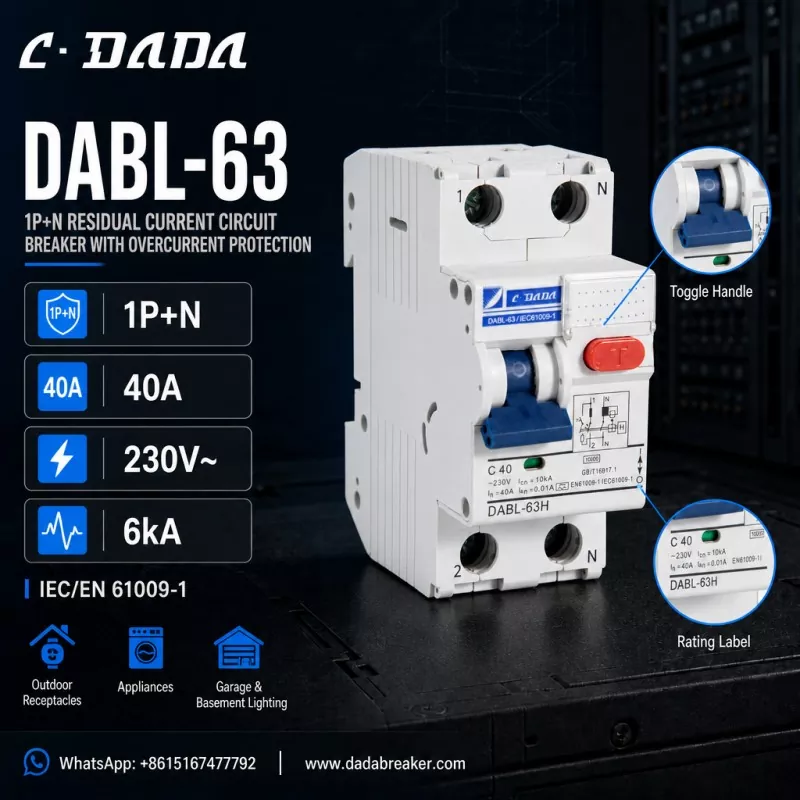

Чтобы конкретизировать это, рассмотрим DABL-63 отC·DADA Электрический, устройство защитного отключения 1P+N с защитой от перегрузки по току, показывающее, на что следует обращать внимание в устройствах этого класса: конфигурация 1P+N

● Переключение полюсов под напряжением и отслеживание нейтрали, компактность для стандартных распределительных щитов на DIN-рейке, номинальный ток 40 А (In).

● С отключением по С-образной кривой (C40), номинальное напряжение 230 В~.

● отключающая способность 6 кА (Icn)

● IΔn = 0,01 А (10 мА) высокочувствительная защита от остаточного тока.

● Соответствие IEC/EN 61009-1.

● Красная кнопка T-тестирования для периодических функциональных проверок, клеммы с маркировкой 1/2/N, паспортная табличка и принципиальная схема напечатаны на корпусе.

● Предназначен для уличных розеток, бытовой техники, освещения гаражей и подвалов.

Логика этой спецификации

Корпус 40 А, 1P+N с высокочувствительной защитой от утечек 10 мА охватывает большинство оконечных цепей жилых помещений: 40 А соответствует нагрузке обычных приборов и цепей розеток, 1P+N обеспечивает компактность устройства для переполненных распределительных щитов, а чувствительность 10 мА обеспечивает дополнительный уровень индивидуальной защиты именно там, где этого требуют рекомендации IEC — на открытом воздухе, во влажных помещениях и рядом с детьми.

Часто задаваемые вопросы

Вопрос: Что такое RCBO?

A: АВДТ — устройство защитного отключения с защитой от перегрузки по току — представляет собой низковольтное защитное устройство с таблицей сброса, которое сочетает в себе защиту от перегрузки, защиту от короткого замыкания и защиту от остаточного тока (утечки) в одном устройстве, обычно до 63 А для оконечных цепей.

Вопрос: В чем разница между RCBO и MCB?

О: MCB обеспечивает только защиту от перегрузки и короткого замыкания. АВДТ добавляет обнаружение остаточного тока (утечки) сверху, отключая цепь, когда ток утечки превышает IΔn, что защищает людей и предотвращает электрические пожары.

Вопрос: Что означает IΔn = 10 мА?

A: IΔn — номинальный остаточный рабочий ток. 10 мА — это номинал высокой чувствительности: устройство срабатывает, когда ток утечки достигает 10 мА, обеспечивая более быструю индивидуальную защиту, чем общий номинал 30 мА.

Вопрос: Что такое DABL-63 RCBO?

A: DABL-63 — это выключатель защитного отключения 1P+N с защитой от перегрузки по току от C·DADA Electric — 40 А, C-кривая, 230 В~, отключающая способность 6 кА и высокочувствительная защита от утечки 10 мА, соответствующий стандарту IEC/EN 61009-1, для наружных розеток, бытовой техники и освещения гаража/подвала.
