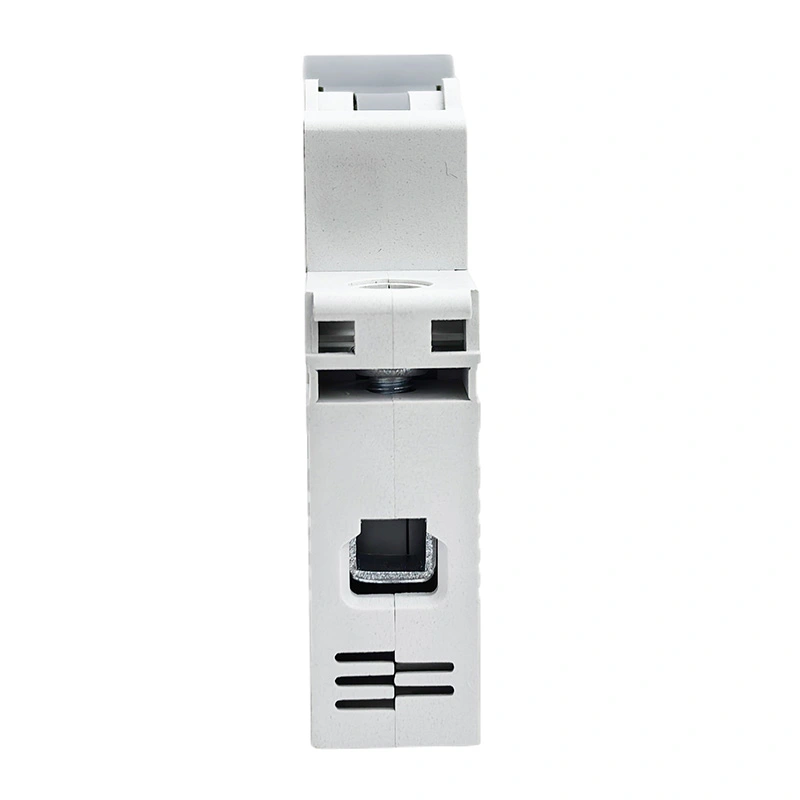

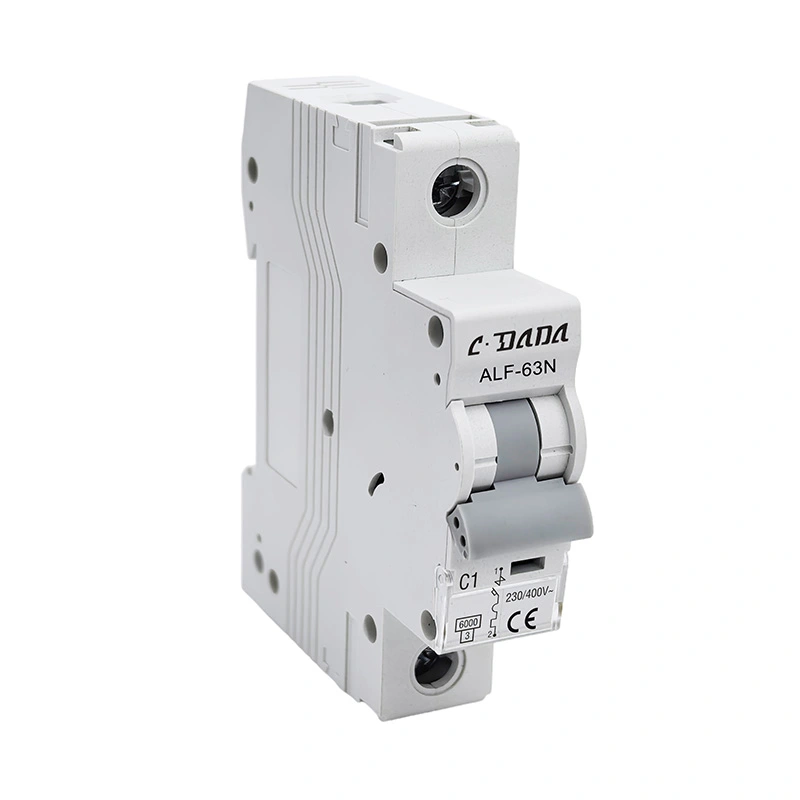

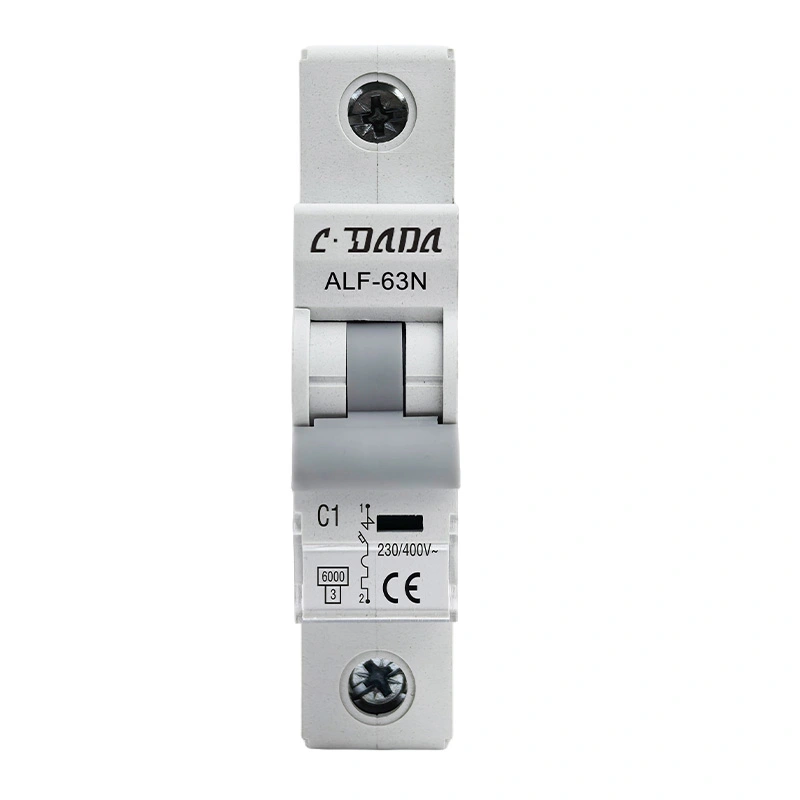

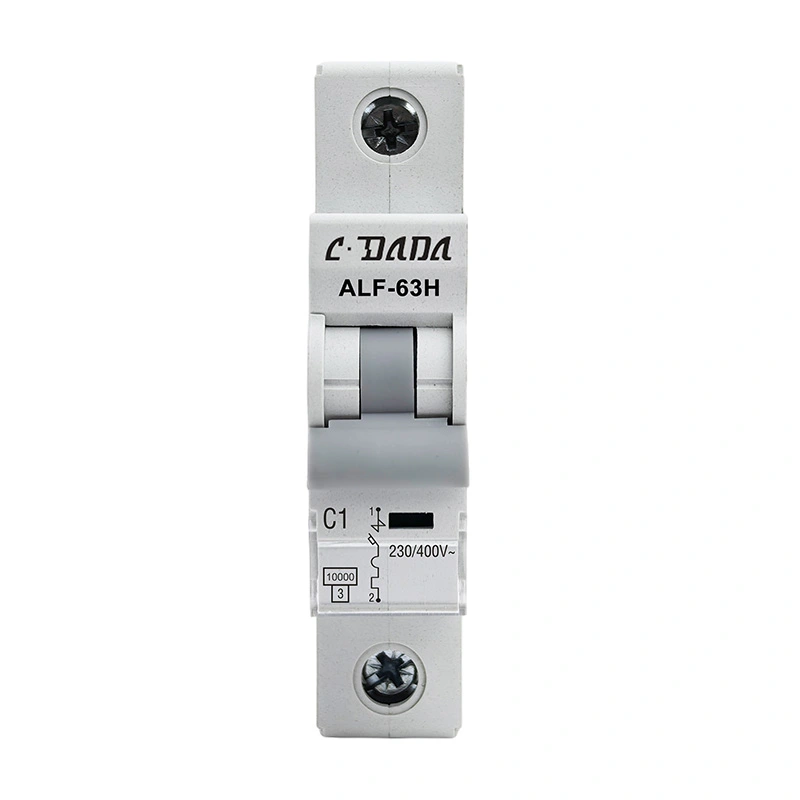

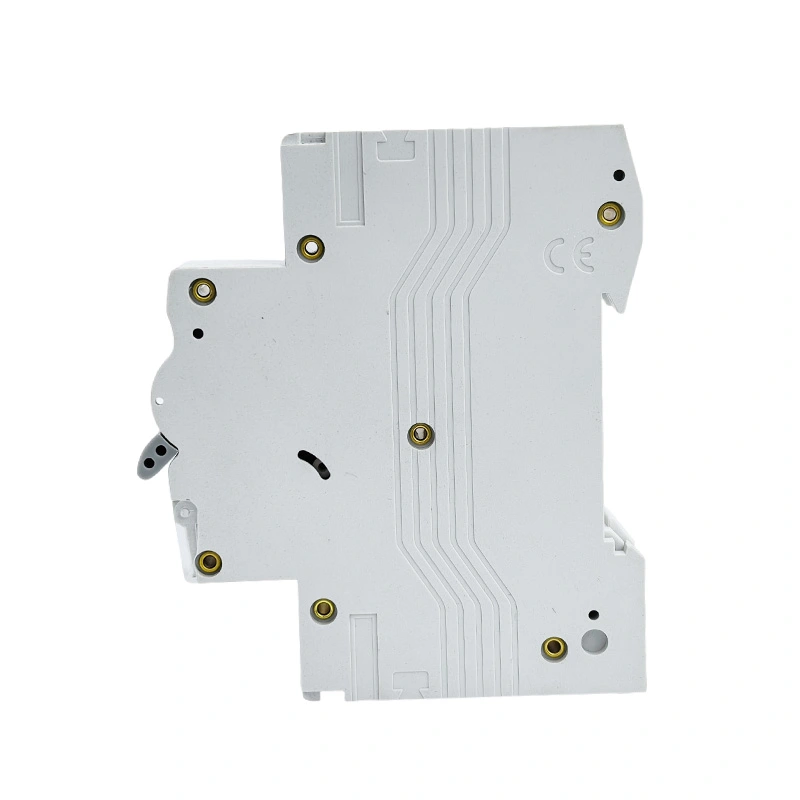

Миниатюрный автоматический выключатель 6KA 10 кА

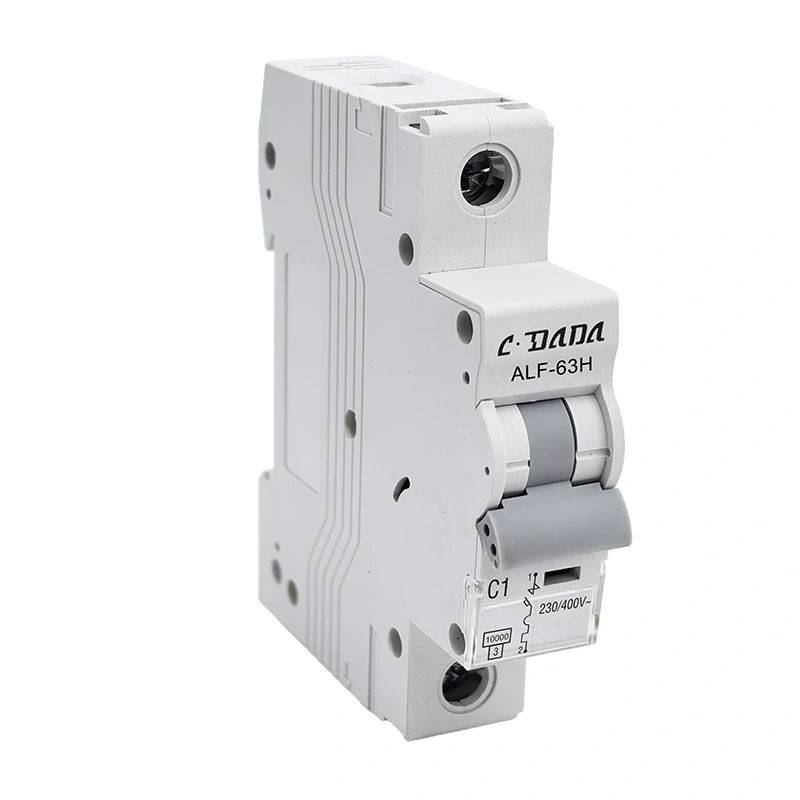

Миниатюрный автоматический выключатель (MCB) серии ALF-63N/H, 6KA, 10 кА, соответствует стандарту IEC60898, MCB обладает характеристиками надежной работы, точной защитной функции, короткого времени срабатывания и высокой отключающей способности, а также небольшого объема. Он широко используется при перегрузке контакторов, распределительных устройств и электрических аппаратов.

Свяжитесь с CDADA и выберите нас в качестве производителя, мы можем предложить услуги OEM/ODM.

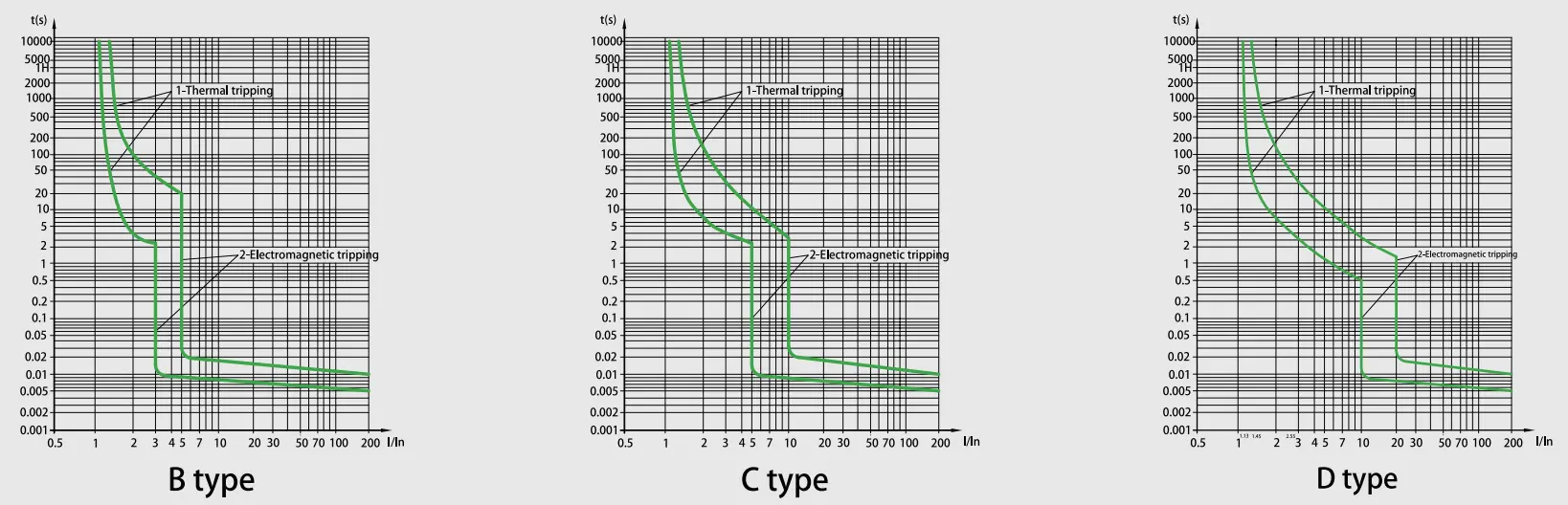

Характеристическая кривая

Техническая спецификация

Миниатюрный автоматический выключатель ALF-63N/H серии 6KA, 10 кА
Стандартный	ЭН/МЭК60898-1
Отключающая способность (кА)	6,10
Защита	От перегрузки и короткого замыкания
Номинальный ток (А)В	1,2,3,4,6,10,13,16,20,25,32,40,50,63
Номинальное напряжение (В)	1ПАК 230/400,240/415
	1П+Н,2П,3П,3П+Н,4PAC400/415
Номинальное импульсное выдерживаемое напряжение Uimp(кВ)	4
Номинальное напряжение изоляции Ui(В)	500
Касс ограничения энергии	3
Температура окружающей среды (℃)	-25~+40,макс.95% влажности
Термический рабочий предел	1,13xln Отсутствие срабатываний в течение часа
	1,45xIn Отключение в течение часа
Магнитный режим работы	B:(3-5)xIn,C:(5-10)xIn,D:(10-20)xIn
Количество полюсов	1П, 1П+Н, 2П, 3П, 3П+Н и 4П
Тип поездки	Термический/магнитный расцепитель
Мощность терминала	Гибкий 16 мм² или жесткий 25 мм², номинал до 25 А.
	Гибкий 25 мм² или жесткий 35 мм² для номиналов от 32 А до 63 А.
Степень защиты	IP20
Установка	Монтаж на DIN-рейку 35 мм.
Ширина	17,8 мм на полюс

Характеристика расцепления автоматического выключателя

НЕТ.	Номинальный ток выпуска (А)	Исходное состояние	Тестовый ток	Указанное время	Результат, который необходимо получить	Примечания
1	1-63	холодное состояние	1,13В	t≤1ч	Непоездка
2	1-63	после предыдущего теста	1.45лн	т<1ч	путешествие	Установка тока до указанного значения плавно в течение 5 с.
3	In≤32	холодное состояние	2,55 дюйма	1с	путешествие
	Через>32
4	1-63	холодное состояние	3Вход	t≤0,1 с	Непоездка	Тип Б
			5В	т<0,1 с	путешествие	Тип Б
			5В 10лн	t≤0,1 с	Непоездка	Тип С
			10В	т<0,1 с	путешествие	Тип С
			20лн	t≤0,1 с	Непоездка	Тип Д
				т<0,1 с	путешествие	Тип Д

Выносливость (Операции)

Категория	Рабочие циклы	Частота работы	Номинальный ток
Электрическая выносливость	4000	240/ч	1-32
		120/ч	40-63
Механическая выносливость	10000	240/ч	1-63

Функции

★ Сверхвысокая отключающая способность при коротком замыкании

Усовершенствованная технология управления дугой обеспечивает более высокую отключающую способность по сравнению с отраслевыми стандартами, обеспечивая надежную защиту электрических систем промышленного уровня в экстремальных условиях неисправности.

★ Двухрежимный интерфейс подключения

Встроенная гибридная конструкция клемм поддерживает как жесткую стыковку шин, так и гибкий зажим кабеля, что позволяет без использования инструментов адаптироваться к различным сценариям установки, одновременно сокращая время подключения на 40%.

★ Механизм накопления энергии для долголетия

Пружинная операционная система с ресурсом 10 000 механических циклов и технологией компенсации износа.

★ Усовершенствованный композитный корпус

со встроенными дугогасительными камерами для локализации аварийных ситуаций.

★ Динамическая топология ограничения тока

Интеллектуальное подавление сквозной энергии снижает пиковые токи повреждения на 65–80 %, что позволяет оптимизировать характеристики последующих устройств с потенциалом снижения общей стоимости системы на 30 %.

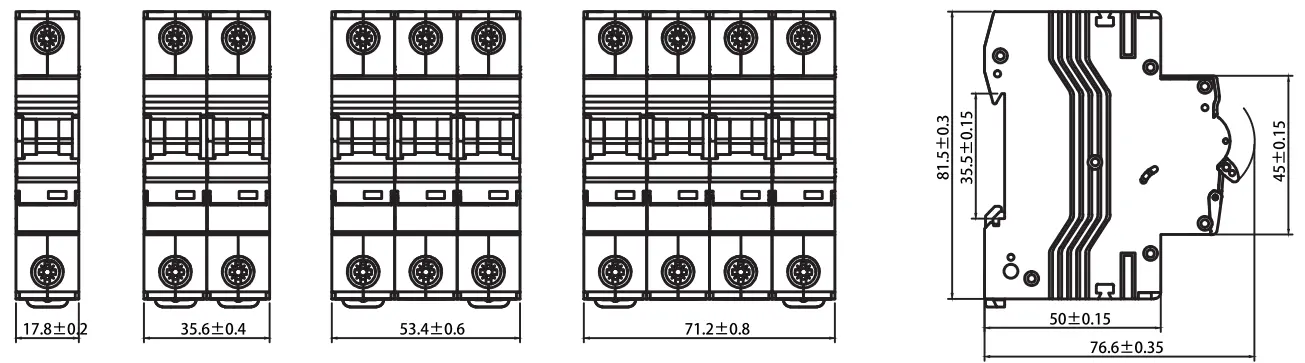

Габаритные размеры

Сценарии применения

★ Жилые помещения: потребительские устройства и распределительные щиты для обеспечения безопасности дома.

★ Промышленность: Защита контакторов, распределительных устройств и тяжелого электрооборудования.

★ Коммерческие: офисные здания и торговые центры, требующие высочайшей надежности.

Контроль качества и стандартное тестирование

★ Каждый MCB CDADA проходит строгие испытания на соответствие стандарту IEC60898-1:

★ Испытание на термическое срабатывание: проверено при 1,13 In (без срабатывания) и 1,45 In (срабатывание в течение 1 часа).

★ Испытание на магнитное срабатывание: точное испытание на срабатывание по характеристикам B, C и D.

★ Электрическая надежность: протестировано в течение 4000 рабочих циклов.

★ Механическая долговечность: проверено на протяжении 10 000 циклов.

Заводская мощность и поддержка

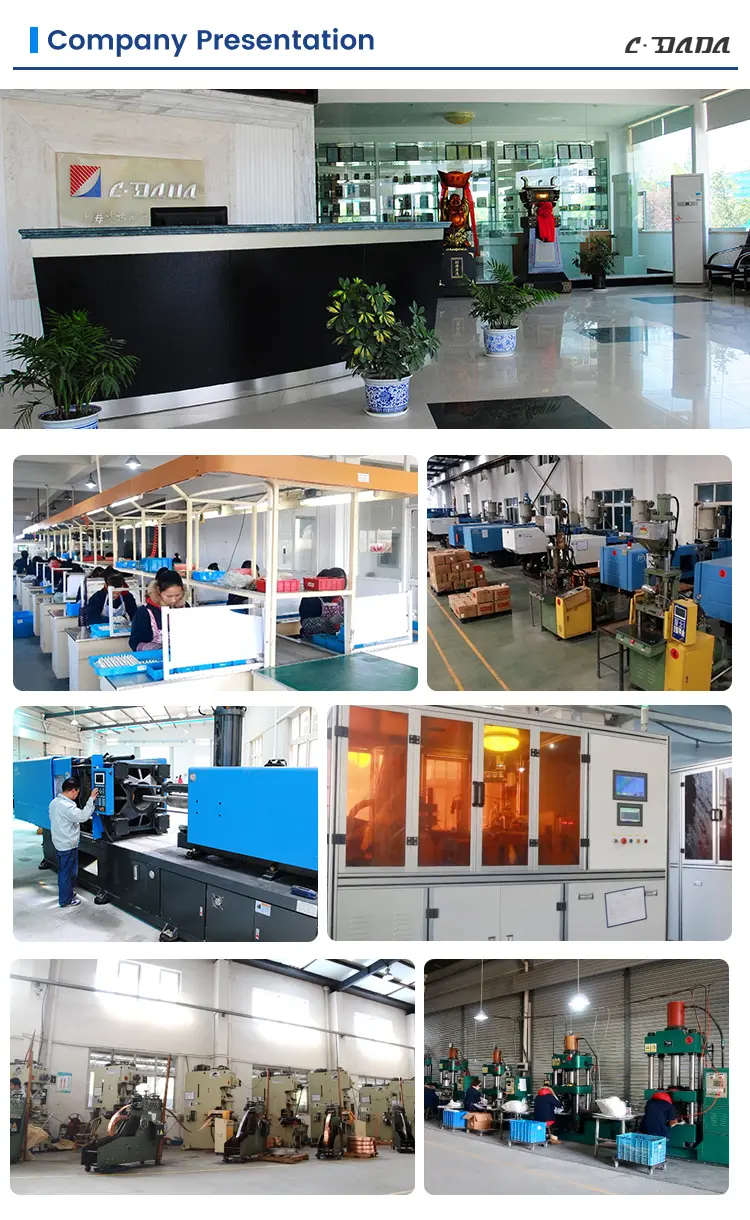

Shanghai DADA Electric Co., Ltd. является ведущим производителем с передовыми производственными линиями и профессиональной командой инженеров. Мы обеспечиваем:
