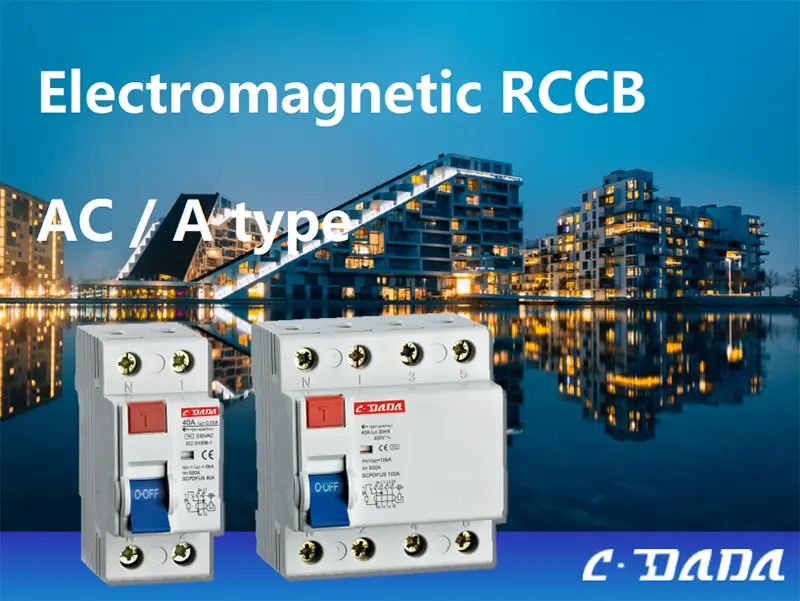

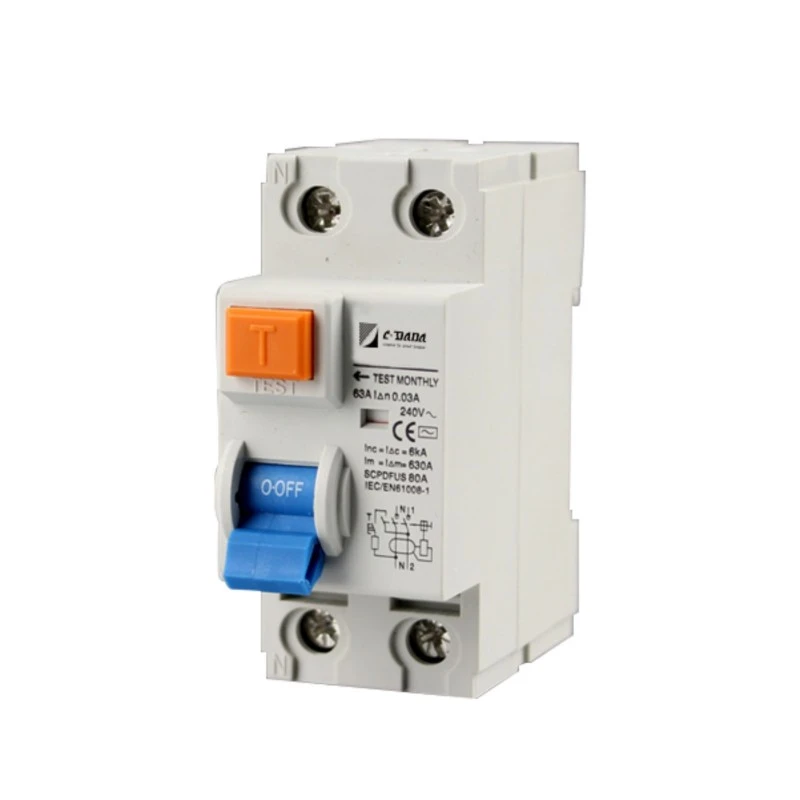

Электромагнитный выключатель остаточного тока

Для обеспечения критически важной безопасности, где надежность не может зависеть от внешнего источника питания, выберите электромагнитный выключатель защитного отключения (RCCB) CDADA. Этот чисто электромагнитный УЗО, разработанный компанией Shanghai DADA Electric CO., LTD в соответствии со стандартами IEC 61008-1, работает без каких-либо электронных схем или вспомогательного напряжения, что делает его невосприимчивым к колебаниям напряжения, скачкам напряжения или потере нейтрали.

Доступный в конфигурациях 2P (1+N) и 4P (3+N) с номинальным током от 16 А до 100 А и чувствительностью 10 мА, 30 мА или 100 мА, он обеспечивает надежную защиту от замыканий на землю в загрязненных, высоковлажных или нестабильных сетевых средах.

Благодаря условному току короткого замыкания 6 кА, импортному огнестойкому корпусу и индикатору положения контактов электромагнитному ВДТ CDADA доверяют на промышленных объектах, в сельской инфраструктуре и экспортных панелях, где абсолютная механическая надежность имеет наибольшее значение.

Ключевые характеристики

Тип: Электромагнитный УЗО (без электроники, без необходимости вспомогательного питания)

Стандарт: МЭК 61008-1.

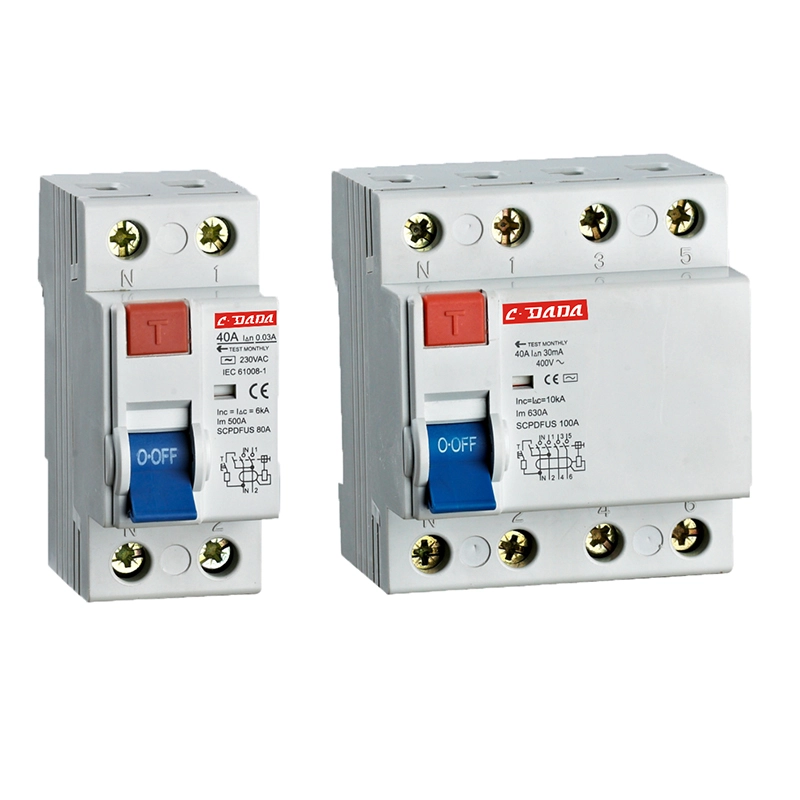

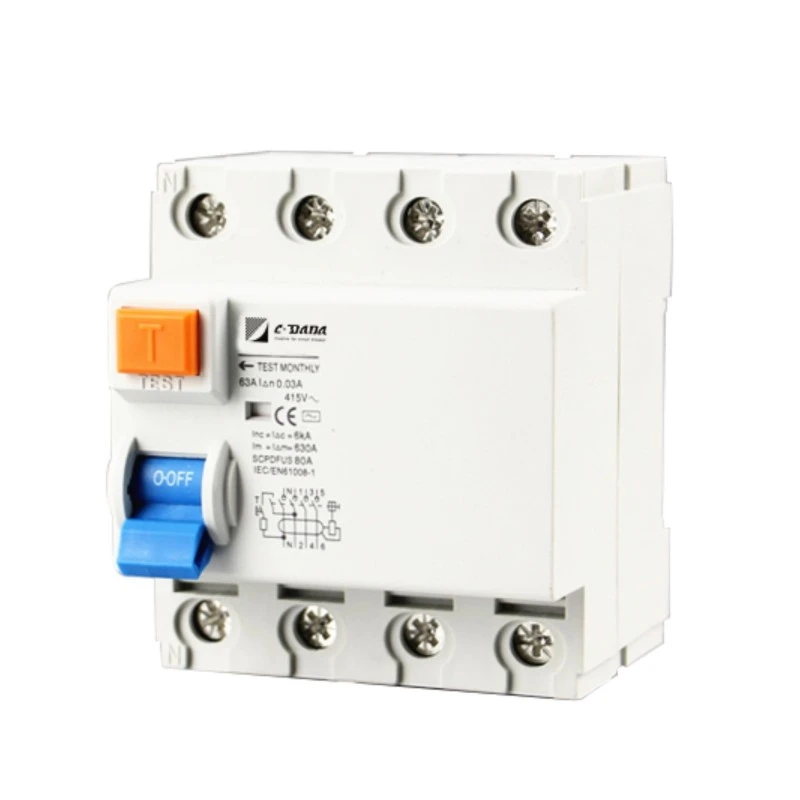

Полюсы: 2P (1+N) или 4P (3+N)

Номинальный ток (В): 16А, 25А, 32А, 40А, 63А, 80А, 100А

Номинальное напряжение:

2П: 240 В переменного тока

4P: 240/415 В переменного тока

Чувствительность (I△n): 10 мА, 30 мА, 100 мА

Ток нерасцепления: 0,5 × I△n

Время отключения при I△n: ≤ 0,1 секунды

Включающая и отключающая способность (I₄m):

500А (In ≤ 40А)

630А (В ≥ 63А)

Условный ток короткого замыкания (вкл.): 6 кА

Импульсное выдерживаемое напряжение (Uimp): 6000 В

Степень защиты: IP20.

Монтаж: DIN-рейка 35 мм, ширина 45 мм.

Клеммы: штыревого типа, поддерживают кабели сечением до 35 мм².

Корпус: огнестойкий, термостойкий, ударопрочный импортный пластик.

Рабочая температура: подходит для загрязненных/жестких условий эксплуатации.

Визуальный индикатор: индикатор состояния контактора (показывает состояние ВКЛ/ВЫКЛ)

Механизм отключения: чисто электромагнитный расцепитель – работает даже при отсутствии напряжения в сети.

Почему стоит выбрать электромагнитный УЗО CDADA?

★ Нулевая зависимость от напряжения питания

В отличие от электронных УЗО, электромагнитный выключатель остаточного тока не требует вспомогательного питания и надежно срабатывает даже при нарушении нейтрали, падении напряжения или при отключении электроэнергии.

★ Непревзойденная надежность в суровых условиях

Специальная конструкция клемм и высококачественные материалы обеспечивают стабильную работу в пыльных, влажных или агрессивных средах — идеально для ферм, туннелей и уличных шкафов.

★ Безопасная конструкция

Никаких полупроводников = никакого старения, никаких сбоев программного обеспечения, никакой чувствительности к электромагнитным помехам. Просто механико-магнитная физика, проверенная десятилетиями.

★ Соответствие мировым стандартам

Полностью соответствует стандарту IEC 61008-1, подходит для международных проектов, требующих надежной, не требующей обслуживания защиты.

★ Четкая оперативная обратная связь

Встроенный индикатор положения контакта обеспечивает мгновенное визуальное подтверждение, что крайне важно для проверки безопасности и технического обслуживания.

★ Соблюдая конфиденциальность клиентов, мы обслуживаем многочисленных дистрибьюторов и OEM-партнеров по всему миру, которые осуществляют поставки для крупных проектов и местных рынков.

★ Наши отделы продаж и инженеры стараются ответить на все технические запросы в течение 24 рабочих часов.

Типичные применения

Электрификация сельской местности: районы с нестабильными или слабыми сетями

Промышленные предприятия: среда с высоким уровнем электромагнитных помех (сварочные аппараты, двигатели)

Туннели и шахты: влажные и загрязненные условия.

Системы резервного копирования: где нейтральная целостность не может быть гарантирована

Экспортные панели: для рынков, требующих исключительной электромагнитной надежности (например, части Африки, Ближнего Востока, Юго-Восточной Азии).

Часто задаваемые вопросы (FAQ)

Вопрос 1: В чем разница между УЗО типа A и типа AC? А1:

● Тип AC: обнаруживает только плавную синусоидальную утечку переменного тока (например, из-за неисправности нагревателя).

● Тип A: обнаруживает утечку переменного и пульсирующего постоянного тока (например, от зарядных устройств для телефонов, драйверов светодиодов, стиральных машин). → Тип A требуется в современных установках с электронными нагрузками. CDADA предлагает оба типа — подтвердите потребности вашего приложения.

Вопрос 2: В чем разница между электронными и электромагнитными ВДТ?

Особенность	Электронный УЗО	Электромагнитный УЗО
Требуемая мощность	Да (требуется сетевое напряжение)	Нет – работает при 0 В
Нейтральная зависимость	Неисправно, если нейтраль ломается	Все еще работает без нейтрали
Чувствительность к электромагнитным помехам	Может ложное срабатывание вблизи двигателей/ЧРП	Невосприимчивость к электромагнитным помехам
Расходы	Ниже	Чуть выше
Вариант использования	Стабильные городские сети	Суровые, сельские или критические системы

В3: Поддерживает ли этот электромагнитный УЗО индивидуальную защиту 30 мА?

О3: Да, он доступен на ток 10 мА, 30 мА и 100 мА. Версия 30 мА соответствует требованиям IEC по спасительной защите от ударов.

В4: Можно ли использовать его в системах заземления TT?

А4: Абсолютно. Фактически, в системах TT предпочтительны электромагнитные УЗО, поскольку они не полагаются на стабильную нейтральную опорную точку, которая может отсутствовать или иметь высокий импеданс в установках TT.

В5: Почему стоит выбрать CDADA для автоматического выключателя электромагнитного остаточного тока?

О5: CDADA обеспечивает:

● Электромагнитная конструкция, соответствующая стандарту IEC 61008-1.

● Никакой скрытой электроники — чисто магнитное управление.

● Высококачественный огнестойкий корпус для обеспечения безопасности.

● Проверенная надежность в загрязненной среде.

● Поддержка OEM: оптовые цены, сертификационная документация, быстрая выборка образцов.
