A 125 15KA Миниатюрный автоматический выключательпредназначен для электрических систем, требующих как высокой допустимой силы тока, так и надежной защиты от короткого замыкания. В отличие от обычных автоматических выключателей с низким номиналом, устройство с высокой отключающей способностью на 125 А может использоваться в требовательных распределительных устройствах, где токи повреждения могут быть значительно выше. В этой статье объясняется, как работает автоматический выключатель 125 15KA, что означают его основные характеристики, где его можно использовать, как его правильно выбрать и установить, а также что группам закупок следует проверить перед размещением заказа. В нем также рассматриваются практические особенности конструкции серии DAB7-125 от Shanghai DaDa Electric Co., Ltd., включая термомагнитную защиту, токоограничивающую конструкцию, большие кабельные наконечники и отключающую способность 15 кА.
Оглавление
- Что такое миниатюрный автоматический выключатель 125 15KA?
- Почему 125А и 15КА имеют значение?
- Как работает механизм защиты?
- Какие функции улучшают практическую производительность?
- Где можно использовать автоматический выключатель 125 15KA?
- Ключевые характеристики для изучения
- Как выбрать правильную конфигурацию
- Рекомендации по установке и техническому обслуживанию
- Распространенные проблемы и опасения при покупке
- Почему компания Shanghai DaDa Electric Co., Ltd.?
- Часто задаваемые вопросы
- Заключительные соображения

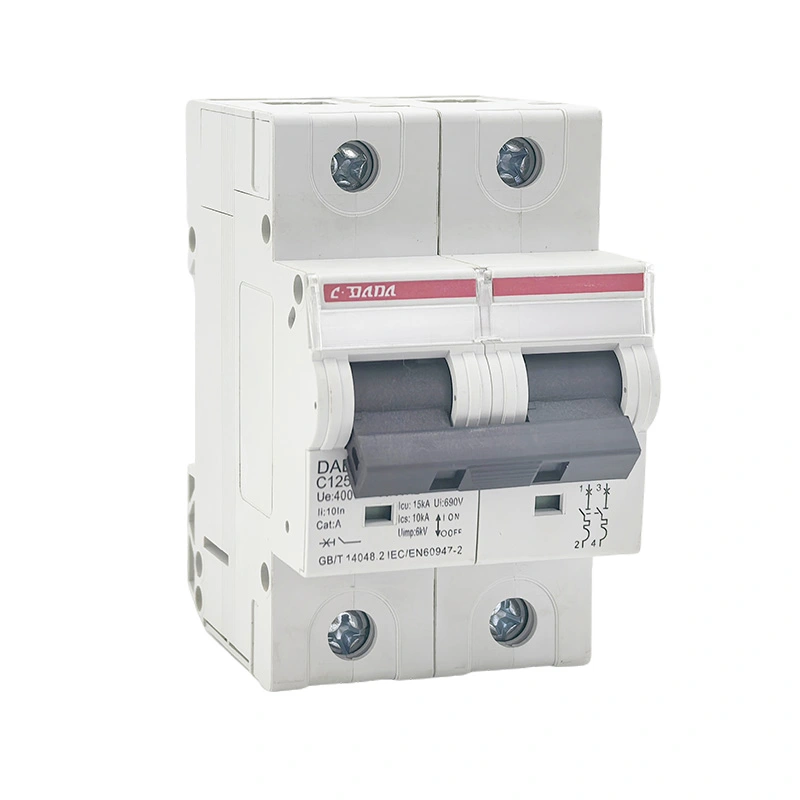

Что такое миниатюрный автоматический выключатель 125 15KA?
Миниатюрный автоматический выключатель 125 15KA представляет собой сильноточное защитное устройство, предназначенное для разрыва электрических цепей при возникновении аномальных условий тока. В обозначении продукта цифра «125» обычно обозначает номинальный ток до 125 А, а цифра «15КА» относится к отключающей способности при коротком замыкании 15 кА в соответствии с применимыми условиями испытаний и стандартами.
Эти два числа описывают разные электрические характеристики. Номинальный ток 125 А относится к току, на который рассчитан выключатель в определенных условиях эксплуатации. Значение 15 кА относится к уровню предполагаемого тока короткого замыкания, который выключатель может безопасно отключить в определенных условиях.
Это различие важно, когда инженеры сравнивают автоматические выключатели. Более высокий номинальный ток не означает автоматически более высокую отключающую способность при коротком замыкании. Оба значения должны быть сопоставлены с электрическими характеристиками установки.
Серия DAB7-125 от Shanghai DaDa Electric Co., Ltd. разработана для промышленных и коммерческих систем распределения электроэнергии. В опубликованной информации о продукте указан максимальный номинальный ток 125 А и варианты с высокой отключающей способностью, включая 15 кА. Производитель также указывает термомагнитную защиту и токоограничивающую конструкцию.
Почему 125А и 15КА имеют значение?
Системы распределения электроэнергии могут содержать значительную энергию повреждений, особенно вблизи трансформаторов, распределительных щитов, промышленного оборудования и больших силовых нагрузок. Если защитное устройство подвергается воздействию тока повреждения, превышающего заданную отключающую способность, последствия могут включать повреждение оборудования, чрезмерную искрение и серьезные риски для безопасности.
Отключающая способность 15 кА обеспечивает более высокий запас по прерыванию, чем многие стандартные автоматические выключатели с низкой отключающей способностью. Однако фактическая пригодность зависит от предполагаемого тока короткого замыкания в точке установки и требований применимого электрического стандарта.
| Параметр | Что это означает | Почему это важно |
|---|---|---|
| 125А | Номинальный ток | Определяет нормальный диапазон токов выключателя. |
| 15 кА | Высокая отключающая способность при коротком замыкании | Помогает прерывателю прерывать заданные высокие токи повреждения. |
| Термальный поход | Защита от перегрузки | Реагирует на устойчивые чрезмерные текущие условия. |
| Магнитное путешествие | Защита от короткого замыкания | Обеспечивает быструю работу в тяжелых условиях неисправности. |
| Ограничение тока | Снижение энергии повреждения | Может помочь снизить нагрузку на последующее оборудование. |
Поэтому при проектировании распределительной системы автоматический выключатель следует выбирать исходя из расчета фактической нагрузки, номинала проводника, расчета тока короткого замыкания, напряжения, частоты, конфигурации полюсов и требований координации, а не только исходя из номинального тока.
Как работает механизм защиты?
Современный автоматический выключатель обычно сочетает в себе два основных принципа отключения: тепловую защиту и магнитную защиту. Эти два механизма предназначены для устранения различных типов событий сверхтока.
Тепловая защита реагирует на условия перегрузки, которые сохраняются с течением времени. Когда ток превышает предполагаемый рабочий уровень, тепло вызывает срабатывание термоэлемента и размыкание цепи.
Магнитная защита предназначена для сильноточных аварийных ситуаций. Сильный магнитный отклик может быстро активировать механизм отключения при возникновении серьезного короткого замыкания.
Когда контакты разъединяются во время прерывания неисправности, может образоваться электрическая дуга. Внутренние структуры управления дугой помогают контролировать и гасить дугу во время ее прерывания.
Токоограничивающая конструкция может уменьшить энергию, проходимую через цепь во время короткого замыкания, помогая снизить нагрузку на подключенные компоненты.
В информации о продукте DAB7-125 описаны функция теплового и магнитного отключения, механизм без отключения и конструкция ограничения тока. Эти функции особенно актуальны для применений, в которых защитное устройство должно последовательно реагировать как на длительные перегрузки, так и на сильноточные повреждения.
Какие функции улучшают практическую производительность?
Электрическое защитное оборудование оценивается не только по его номинальному току. Механическая конструкция, конструкция клемм, материалы контактов, метод монтажа и внутренние устройства контроля дуги — все это может повлиять на практическое использование.
- Высокая отключающая способность:Спецификация на 15 кА обеспечивает более высокую отключающую способность при коротком замыкании, чем многие традиционные автоматические выключатели с низкой отключающей способностью.
- Большие кабельные наконечники:Серия DAB7-125 имеет большие клеммы, подходящие для медных и алюминиевых проводов сечением до 35 мм² согласно опубликованной информации производителя.
- Механизм без срабатывания:Выключатель может сохранять свою защитную функцию, даже когда приводной механизм удерживается во включенном положении.
- Положительная индикация контакта:Четкая индикация состояния контактов может облегчить проверку и техническое обслуживание.
- Термомагнитный режим:Различные условия перегрузки по току можно устранить с помощью дополнительных механизмов отключения.
- Монтаж на DIN-рейку:Модульный монтаж упрощает установку внутри совместимого распределительного оборудования.
- Огнестойкий корпус:В опубликованной информации DAB7-125 указан огнестойкий материал корпуса PA66.
Эти детали важны для дистрибьюторов и системных интеграторов, поскольку эффективность установки и удобство обслуживания могут влиять на общий опыт эксплуатации, а не только на первоначальную закупочную цену.
Где можно использовать автоматический выключатель 125 15KA?
Автоматический автоматический выключатель с высокой отключающей способностью на 125 А можно рассматривать для систем распределения электроэнергии, где ток цепи и уровень неисправности находятся в пределах указанного рабочего диапазона устройства. Типичные среды применения могут включать промышленные объекты, коммерческие здания, распределительные щиты оборудования и другие сильноточные цепи.
| Приложение | Типичное требование | Потенциальная выгода |
|---|---|---|
| Промышленная дистрибуция | Более высокие токовые нагрузки и сложные условия неисправности | Высокая токовая нагрузка с защитой от короткого замыкания. |
| Коммерческие здания | Надежная защита распространения | Компактная модульная защита распределительных цепей |
| Машинные системы | Защита электрооборудования и фидеров | Реакция на термическую и магнитную перегрузку по току |
| Распределительные панели | Компактные защитные устройства | Монтаж на DIN-рейку и модульная конструкция |
| Энергоемкое оборудование | Более высокий ток цепи | Конфигурация с номинальным током до 125 А в зависимости от выбранной модели |
Пригодность применения всегда должна быть подтверждена с учетом всей электрической схемы. Напряжение, частота, предполагаемый ток короткого замыкания, размер проводника, температура окружающей среды, конфигурация полюсов и применимые правила установки могут повлиять на выбор соответствующего выключателя.
Ключевые характеристики для изучения
Покупатели часто ориентируются на «125А» и «15кА», потому что в них легко разобраться. Однако профессиональные закупки требуют более широкого анализа спецификаций.
| Спецификация | Вопрос о покупке |
|---|---|
| Номинальный ток | Соответствует ли выбранный номинал расчетной нагрузке цепи и емкости проводника? |
| Отключающая способность | Соответствует ли указанная мощность 15 кА предполагаемому току повреждения? |
| Номинальное напряжение | Соответствует ли автоматический выключатель напряжению системы и схеме распределения? |
| Количество полюсов | Требует ли схема 1P, 2P, 3P, 4P или другую конфигурацию? |
| Кривая отключения | Совместима ли выбранная характеристика расцепления с подключенной нагрузкой? |
| Применимый стандарт | Соответствует ли продукт стандартам, необходимым для целевого рынка и установки? |
| Мощность терминала | Могут ли клеммы безопасно разместить указанный проводник? |
| Способ установки | Требуется ли монтаж на DIN-рейку или другое монтажное приспособление? |
Например, в стандартах IEC 60947-2 и IEC/EN 60898-1 используются разные классификации и схемы испытаний автоматических выключателей. Таким образом, опубликованные данные производителя могут содержать терминологию как Icu, так и Icn, в зависимости от стандарта и категории продукта. Покупатель должен точно проверить, какой номинал соответствует напряжению и условиям эксплуатации предполагаемой установки.
Как выбрать правильную конфигурацию
Выбор миниатюрного автоматического выключателя 125 15KA следует начинать с электрической системы, а не с каталога продукции. Простой процесс выбора может снизить риск несоответствия выключателя цепи.
- Определите расчетный ток.Рассчитайте ожидаемый непрерывный и прерывистый ток нагрузки.
- Проверьте номинал проводника.Защитное устройство должно быть согласовано с допустимым током кабеля в реальных условиях установки.
- Определите предполагаемый ток короткого замыкания.Выбранная отключающая способность должна соответствовать уровню повреждения в точке установки.
- Подтвердите напряжение и частоту.Убедитесь, что выключатель соответствует требованиям электрической системы.
- Выберите расположение столбов.Рассмотрим требования к фазным и нейтральным проводникам.
- Ознакомьтесь с характеристиками поездки.Кривая отключения должна соответствовать подключенной нагрузке и ожидаемым броскам напряжения.
- Подтвердите стандарты и сертификаты.Проверьте требования целевого рынка, спецификации проекта и местные электротехнические правила.
- Проверьте физическую совместимость.Подтвердите размеры, размер клемм, совместимость с DIN-рейкой и расстояние между панелями.
Рекомендации по установке и техническому обслуживанию
Правильная установка необходима для любого сильноточного защитного устройства. Даже хорошо спроектированный автоматический выключатель не может компенсировать неправильное сечение проводников, незакрепленные клеммы, неподходящие корпуса или неправильные методы установки.
- Перед установкой проверьте модель и номинал выключателя.
- Отключите электропитание и следуйте применимым процедурам безопасности.
- Убедитесь, что поперечное сечение провода соответствует клемме.
- Подготовьте проводники правильно и избегайте повреждения или неправильной зачистки концов кабеля.
- Затяните клеммы в соответствии с требованиями производителя.
- Убедитесь, что выключатель надежно закреплен на совместимой DIN-рейке.
- Убедитесь, что корпус обеспечивает соответствующую защиту и зазор.
- Периодически проверяйте клеммы на наличие признаков перегрева, изменения цвета или механического ослабления.
- Проверьте защитную систему в соответствии с требованиями по техническому обслуживанию установки.
Графики технического обслуживания должны отражать окружающую среду и рабочий цикл. Промышленные установки с высокими нагрузками, частыми переключениями, пылью, вибрацией или повышенными температурами могут требовать более частого осмотра, чем слабонагруженные внутренние распределительные системы.
Распространенные проблемы и опасения при покупке
Покупатели сильноточных автоматических выключателей часто сталкиваются с рядом практических проблем. Решение этих проблем до закупки может предотвратить задержки и проблемы с установкой.
В некоторых списках продуктов упоминается только общая «высокая отключающая способность». Покупатели должны запросить точную номинальную мощность, стандарт, напряжение и основу тестирования.
Выбор 125 А без проверки емкости кабеля и фактического расчетного тока может создать проблемы с координацией.
Для проводников большего размера требуются клеммы, рассчитанные на необходимую площадь поперечного сечения. Совместимость терминала должна быть подтверждена перед покупкой.
Международным покупателям для утверждения проекта часто требуются технические спецификации, сертификаты, чертежи и информация о продукте.
Профессиональный поставщик должен быть в состоянии предоставить четкие данные о продукте и помочь покупателям понять разницу между номинальным током, отключающей способностью, характеристиками срабатывания и требованиями к установке.
Почему компания Shanghai DaDa Electric Co., Ltd.?
Шанхайская компания DaDa Electric Co., Ltd.разрабатывает и производит устройства защиты цепей для промышленного и коммерческого электрооборудования. В портфолио ее опубликованной продукции входят автоматические выключатели, автоматические выключатели, автоматические выключатели, дифференциальные выключатели и соответствующее оборудование для защиты цепей.
Серия DAB7-125 предназначена для применений, требующих более высокой допустимой силы тока и высокой отключающей способности при коротком замыкании. Опубликованные характеристики включают высокую отключающую способность 15 кА, функцию термомагнитного отключения, токоограничивающую конструкцию, индикацию положительного контакта и клеммы, подходящие для проводников большего диаметра. :contentReference[oaicite:1]{index=1}
В информации о заводе производителя также указаны специализированные цеха штамповки, точечной сварки, клепки, литья под давлением и сборки, поддерживающие производство как продуктов MCB, так и MCCB. :contentReference[oaicite:2]{index=2}
Для дистрибьюторов, оптовиков электротехники, производителей панелей и OEM-заказчиков этот тип производственных возможностей может быть полезен, когда постоянные поставки продукции, техническая документация и поддержка конфигурации являются важными частями решения о покупке.
| Требование покупателя | Соответствующая характеристика DAB7-125 |
|---|---|
| Защита сильноточной цепи | Номинальный ток до 125А |
| Более высокие требования к короткому замыканию | Отключающая способность до 15 кА согласно опубликованной информации о продукте. |
| Защита от перегрузки | Функция теплового отключения |
| Реакция на короткое замыкание | Функция магнитного отключения |
| Большие проводники | Большие кабельные наконечники, рассчитанные на провода сечением до 35 мм² согласно информации производителя. |
| Установка панели | Модульная конструкция монтажа на DIN-рейку |
Перед окончательным утверждением проекта технические характеристики продукта всегда должны быть подтверждены последней технической документацией, особенно если выключатель будет установлен в среде с высоким током короткого замыкания или в регулируемой электрической системе.
Часто задаваемые вопросы
15KA означает отключающую способность при коротком замыкании 15 кА при соответствующих указанных условиях испытаний. Он указывает уровень предполагаемого тока короткого замыкания, на прерывание которого рассчитано устройство в соответствии с применимым номиналом и стандартом.
Нет. При выборе необходимо учитывать емкость проводника, характеристики нагрузки, напряжение системы, условия окружающей среды, ток повреждения, конфигурацию полюсов и применимые электрические требования.
125 А соответствует номинальному току выключателя, а 15 кА соответствует его способности отключать короткое замыкание. Они описывают различные характеристики защитного устройства.
Его можно рассматривать для подходящих промышленных распределительных цепей, если электрическая система соответствует указанным номинальным характеристикам продукта и требованиям к установке.
Нет. Отключающая способность – это только один из факторов выбора. Также необходимо оценить напряжение, номинальный ток, характеристики срабатывания, координацию проводников, конфигурацию полюсов и условия установки.
Тепловая защита обеспечивает устойчивую перегрузку, а магнитная защита быстро реагирует на сильноточные неисправности, такие как короткое замыкание.
В опубликованной компанией Shanghai DaDa Electric информации о DAB7-125 говорится, что ее большие кабельные наконечники подходят для медных и алюминиевых кабелей сечением до 35 мм². Перед монтажом точное расположение проводников всегда следует уточнять в действующей технической документации.
Покупатели должны запросить технические данные, применимые стандарты, номинальное напряжение, данные отключающей способности, характеристики отключения, габаритные чертежи, информацию о клеммах, сертификаты и детали упаковки, соответствующие рынку назначения.
Заключительные соображения
Миниатюрный автоматический выключатель 125 15KA отвечает определенному сочетанию требований: относительно высокая токовая нагрузка и повышенная способность отключения при коротком замыкании. Для инженеров и отделов закупок понимание того, что представляет собой каждый рейтинг, имеет важное значение для принятия правильного технического решения.
Наиболее важные соображения выходят за рамки цифр «125А» и «15кА». Полная оценка должна включать номинальное напряжение, ток повреждения, характеристики срабатывания, конфигурацию полюсов, совместимость проводников, применимые стандарты, условия установки и физические размеры.
Серия DAB7-125 от Shanghai DaDa Electric Co., Ltd. сочетает в себе сильноточную защиту с термомагнитным режимом, токоограничивающую конструкцию, большие кабельные наконечники и заявленную отключающую способность до 15 кА. Эти характеристики делают продукт подходящим для широкого спектра промышленных и коммерческих распределительных приложений при правильном согласовании с электрической системой.
