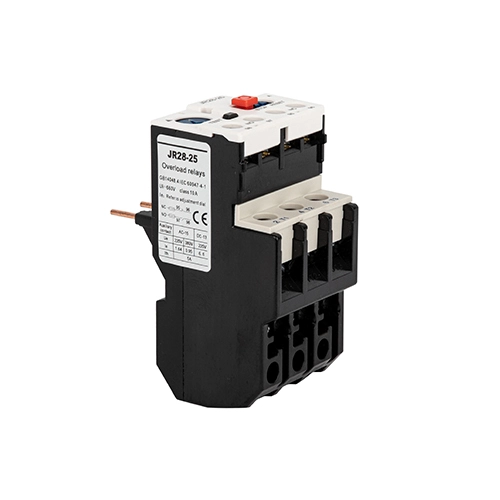

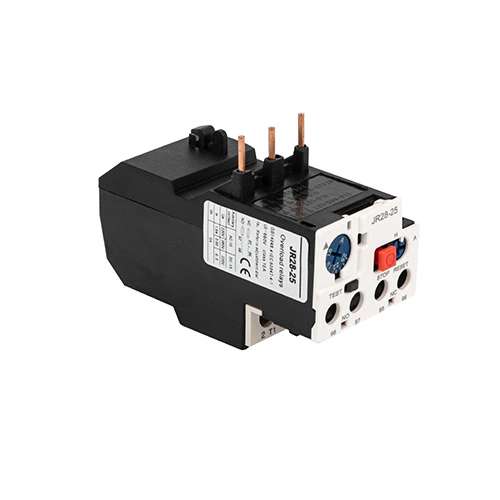

JR28 Тепловое реле перегрузки

Защитите свои двигатели с помощью теплового реле перегрузки JR28, надежного и интеллектуального защитного решения, разработанного CDADA, надежным производителем в Китае. Разработанное для полной интеграции с контакторами CDADA серии D (от D9 до D150), реле JR28 обеспечивает комплексную защиту от:

● Перегрузки

● Обрыв фазы (потеря одной фазы)

● Чрезмерно длительное время запуска двигателя.

● Длительная остановка ротора.

Благодаря широкому регулируемому диапазону тока от 0,1 А до 140 А серия JR28 подходит для применения от небольших вентиляторов до крупных промышленных насосов и компрессоров. Он оснащен кнопкой тестирования для проверки цепи управления, четким индикатором срабатывания, возможностью выбора ручного или автоматического сброса, а также пломбируемой крышкой для предотвращения несанкционированных регулировок. Созданный на основе проверенной биметаллической термической технологии и соответствующий стандарту IEC 60947-4-1, CDADA JR28 обеспечивает надежную, удобную в обслуживании защиту двигателя в сложных условиях по всему миру.

Ключевые характеристики

Серия: Тепловое реле JR28

Бренд: CDADA | Производитель: Шанхай DADA Electric CO., LTD.

Совместимость: Разработан для контакторов D9, D12, D18… до D150 (серия LC1-D/F).

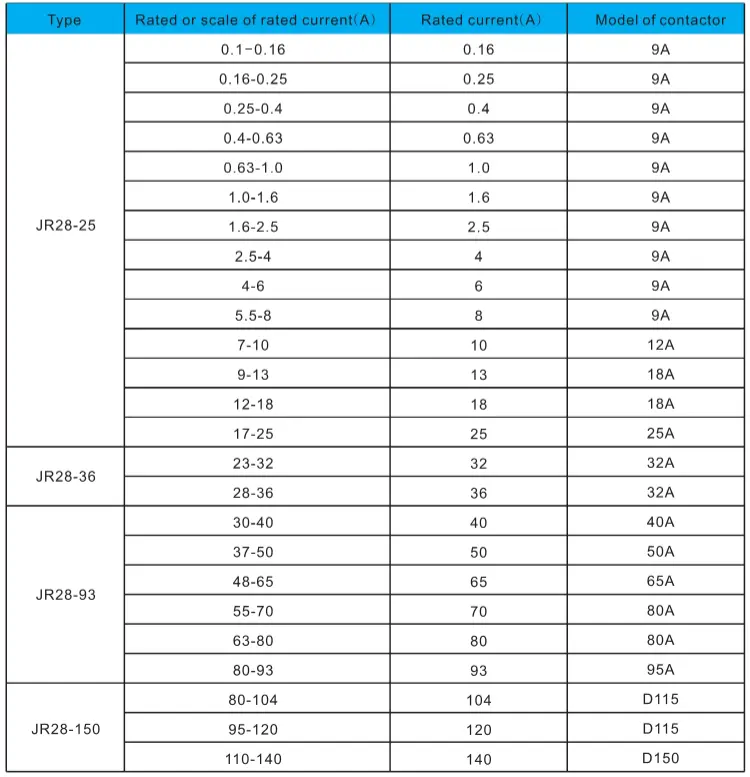

Диапазон номинального тока: 0,1–140 А (несколько моделей: JR28-25, JR28-36, JR28-93, JR28-150 и т. д.)

Полюса: 3-полюсный (контролирует дисбаланс всех фаз)

Функции защиты:

★ Тепловая перегрузка

★ Обнаружение обрыва фазы

★ Мониторинг длительного времени запуска

★ Защита ротора от остановки ротора

Режим сброса: ручной или автоматический (через селекторный переключатель)

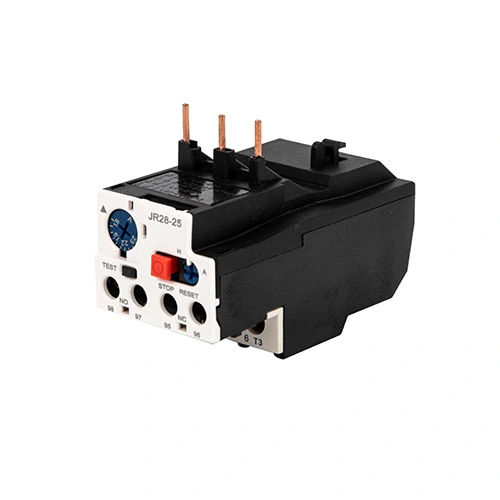

Кнопка тестирования: имитирует отключение — активирует как НО, так и НЗ вспомогательные контакты.

Кнопка «Стоп»: размыкает только размыкающий контакт (для аварийной сигнализации).

Индикатор отключения: визуальный флаг показывает состояние отключения.

Блокировка настроек: крышка может быть запечатана для защиты от несанкционированного доступа.

Вспомогательные контакты: стандартные 1НО + 1НЗ (для сигналов тревоги, обратной связи ПЛК или блокировок)

Монтаж: защелкивающаяся конструкция непосредственно на совместимых контакторах CDADA.

Сертификация: Соответствует IEC/EN 60947-4-1 (доступна документация CE).

Почему стоит выбрать тепловое реле CDADA JR28?

★  Широкий текущий охват

От 0,1 А до 140 А — поддерживает все: от двигателей малой мощности до промышленных приводов мощностью более 110 кВт.

★ Полная совместимость с контакторами серии D.

Разработан для моделей D9–D150 и обеспечивает идеальную механическую и тепловую координацию.

★ Расширенные диагностические функции

★ Кнопка TEST проверяет проводку управления без отключения питания.

★ Кнопка СТОП включает внешнюю сигнализацию.

★ Индикатор отключения ускоряет поиск и устранение неисправностей.

★ Надежность промышленного уровня

Настоящий биметаллический термический механизм (не электронный) — невосприимчив к электромагнитным помехам, скачкам напряжения и сбоям программного обеспечения.

★ Безопасность и соответствие требованиям

Пломбируемая крышка соответствует требованиям ISO, CE и заводского аудита для заблокированных настроек.

★ Экономичная защита

Предотвращает перегорание двигателя, сокращает время простоя и продлевает срок службы оборудования — идеально подходит для OEM-производителей и системных интеграторов.

★ Детали упаковки зависят от продукта. Мы предоставляем эту информацию в наших предложениях и упаковочных листах. Стандартные экспортные коробки предназначены для оптимальной паллетизации и загрузки контейнеров.

Типичные применения

★ Пусковые агрегаты электродвигателей: в сочетании с контакторами для насосов, вентиляторов, конвейеров.

★ Системы HVAC: Чиллеры, градирни, кондиционеры.

★ Вода и сточные воды: Погружные и центробежные насосы.

★ Производство: Миксеры, экструдеры, упаковочные линии.

★ Горное дело и строительство: дробилки, подъемники, вентиляторы.

Часто задаваемые вопросы

В1: В чем разница между сериями JR28 и LRD?

A1: Оба являются тепловыми реле от CDADA. Серия JR28 поддерживает более высокие токи (до 140 А) и предназначена для контакторов большего размера (до D150), тогда как LRD обычно охватывает более низкие диапазоны (до ~104 А). Функционально они обеспечивают аналогичную защиту, но JR28 оптимизирован для тяжелого промышленного использования.

Вопрос 2: Могу ли я использовать тепловое реле JR28 с контакторами не CDADA?

A2: Хотя в некоторых случаях это возможно, для достижения оптимальной производительности и гарантийной поддержки требуется сопряжение с контакторами CDADA серии D (D9–D150). Механическая посадка, кривые рассеивания тепла и координационные кривые проверяются как система.

В3: Как работает защита от обрыва фазы в JR28?

A3: При потере одной фазы по оставшимся двум проводникам протекает несбалансированный ток, что приводит к асимметричному нагреву биметаллических полос. JR28 обнаруживает этот дисбаланс и срабатывает быстрее, чем при нормальной перегрузке, предотвращая повреждение обмотки двигателя.

Вопрос 4. Является ли ручной сброс безопаснее автоматического?

Ответ 4: Да, для критически важных систем. Ручной сброс заставляет оператора проверить и устранить неисправность перед перезапуском. Автоматический сброс подходит для необслуживаемого или удаленного оборудования, для которого приоритетом является непрерывность работы (например, охлаждающие насосы).

Вопрос 5: Почему стоит выбирать CDADA JR28 вместо мировых брендов?

A5: CDADA предлагает:

● Настоящий термодифференциальный механизм с высокой точностью.

● Полная совместимость с контакторами D9–D150 — надежность «подключи и работай».

● Функции тестирования, остановки, сброса и пломбирования в одном компактном блоке.

● Конкурентоспособные цены и качество, соответствующее требованиям CE.

● Быстрая техническая поддержка и документация на английском языке для клиентов по всему миру.
