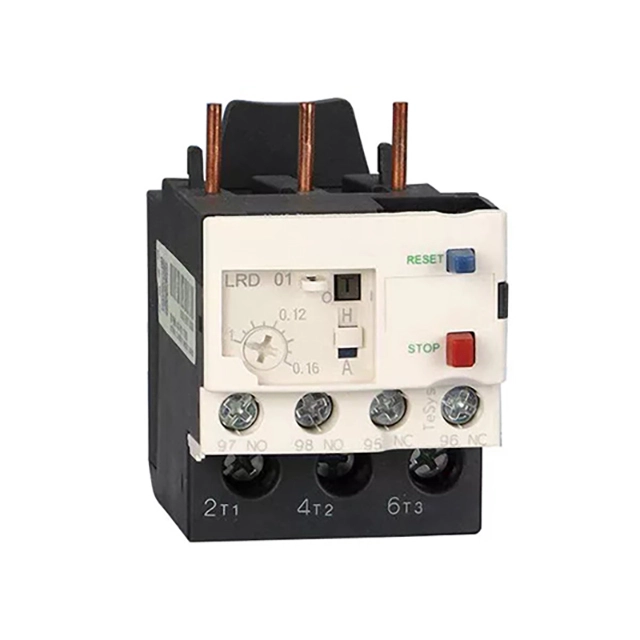

Реле тепловой перегрузки LRD

Защитите свои двигатели от дорогостоящих повреждений с помощью теплового реле перегрузки CDADA LRD. Мы являемся профессиональным поставщиком, который может предложить продукты для надежной и интеллектуальной защиты двигателей в промышленных и коммерческих приложениях. Разработанное для бесперебойной работы с контакторами CDADA серии D (D09–D95), реле LRD обеспечивает комплексную защиту от:

● Перегрузки

● Обрыв фазы (обрыв фазы)

● Чрезмерно длительное время запуска.

● Длительная остановка ротора.

Благодаря регулируемому диапазону тока от 0,1 А до 104 А, возможностям ручного или автоматического сброса, а также встроенной кнопке тестирования для проверки цепи и моделирования отключения серия LRD обеспечивает безопасность и простоту обслуживания. Индикатор срабатывания обеспечивает четкий визуальный статус, а герметичная крышка предотвращает несанкционированное изменение настроек, что идеально подходит для суровых или регулируемых условий. Тепловое реле LRD компании CDADA, сертифицированное для глобального использования и совместимое со стандартными контакторами, монтируемыми на DIN-рейку, является разумным выбором для комплектных пускателей двигателей.

Ключевые характеристики

Серия: Тепловое реле LRD

Бренд: CDADA | Производитель: Шанхай DADA Electric CO., LTD.

Совместимость: в паре с контакторами D09–D95 (серия LC1-D).

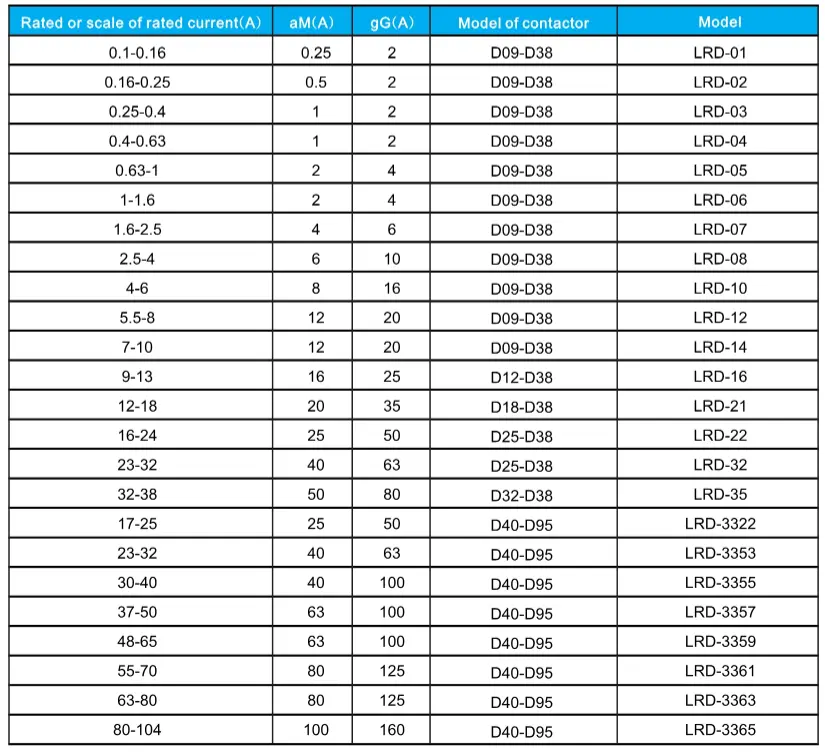

Диапазон номинального тока: 0,1–104 А (доступно несколько моделей)

Полюса: 3-полюсный (контролирует дисбаланс всех фаз)

Функции защиты:

★ Тепловая перегрузка

★ Обнаружение обрыва фазы

★ Мониторинг длительного времени запуска

★ Защита ротора от остановки ротора

Режим сброса: ручной или автоматический (селекторный переключатель)

Кнопка тестирования: имитирует отключение — активирует как НО, так и НЗ вспомогательные контакты.

Кнопка остановки: размыкает только размыкающий контакт (для подачи сигнала аварийной остановки).

Индикатор отключения: визуальный флаг показывает состояние отключения.

Блокировка настроек: крышку можно запечатать, чтобы предотвратить несанкционированное вмешательство.

Вспомогательные контакты: стандартные 1НО + 1НЗ (для цепей сигнализации, ПЛК или блокировки)

Монтаж: Непосредственно монтируется на совместимые контакторы CDADA (защелкивающаяся конструкция).

Сертификация: Соответствует IEC 60947-4-1 (доступна документация CE).

Почему стоит выбрать тепловое реле CDADA LRD?

★  Полная защита двигателя

Выходит за рамки базовой перегрузки — обнаруживает потерю фазы, длительные запуски и остановки, которые могут незаметно вывести из строя двигатели.

★ Бесшовная интеграция контакторов

Конструкция Snap-on идеально подходит для контакторов CDADA D09–D95 — кронштейны или адаптеры не требуются.

★ Удобные в обслуживании функции

★ Кнопка TEST проверяет цепь управления без включения и выключения питания.

★ Четкий индикатор отключения ускоряет устранение неполадок.

★ Пломбируемая крышка соответствует требованиям аудита безопасности.

★  Гибкая работа

Выберите ручной сброс (для критически важных систем) или автоматический сброс (для необслуживаемого оборудования).

★ Глобальная совместимость

Широкий диапазон токов охватывает как небольшие насосы, так и большие промышленные двигатели, что идеально подходит для OEM-производителей, экспортирующих продукцию по всему миру.

★ Экономичная безопасность

Предотвращает перегорание двигателя, сокращает время простоя и позволяет избежать дорогостоящего ремонта — окупаемость инвестиций составляет несколько недель.

★ Мы активно собираем отзывы клиентов и рынка, проводим регулярные внутренние аудиты, инвестируем в обучение персонала и новые технологии, а также сравниваем лучшие практики отрасли.

★ Наши цены конкурентоспособны. Мы позиционируем себя не как самые дешевые, а как предлагающие лучшее соотношение цены и качества — превосходное качество, полную сертификацию и надежную сервисную поддержку по сравнению со многими более мелкими производителями.

Типичные применения

Пусковые агрегаты электродвигателей: в сочетании с контакторами для насосов, вентиляторов, компрессоров.

Конвейерные системы: защищают от остановок, вызванных застреванием

Установки HVAC: защищают чиллеры и вентиляторы от перекоса фаз.

Сельскохозяйственная техника: Ирригационные насосы в сельской местности с нестабильными сетями

OEM-панели управления: компактные, надежные и простые в подключении

Часто задаваемые вопросы (FAQ)

Вопрос 1: В чем разница между тепловым реле перегрузки и MPCB?

А1:

● MPCB (например, GV2/GV3): сочетает в себе защиту от короткого замыкания + перегрузку + изоляцию в одном устройстве.

● Тепловое реле (LRD): обеспечивает защиту только от перегрузки и потери фазы. Для полной защиты необходимо использовать контактор и предохранитель/MCB.

→ LRD более точен при обнаружении неисправностей, связанных с конкретным двигателем, и часто снижает затраты в крупных установках.

Вопрос 2: Могу ли я использовать LRD с контакторами, не сертифицированными CDADA?

A2: LRD оптимизирован для CDADA серии D (D09–D95). Хотя механическая посадка может различаться, мы рекомендуем использовать пары контактор-реле CDADA для гарантированной производительности и гарантийной поддержки.

В3: Как работает защита от обрыва фазы?

A3: Если одна фаза потеряна, оставшиеся две фазы потребляют больший ток, что приводит к неравномерному нагреву биметаллических полосок. LRD обнаруживает этот дисбаланс и срабатывает в течение нескольких секунд, предотвращая однофазное повреждение.

Вопрос 4. Каково назначение кнопки «Стоп» и кнопки «Сброс»?

А4:

● Кнопка «Стоп». Временно размыкает нормально размыкающий контакт (например, для аварийной сигнализации) — реле не сбрасывается.

● Кнопка сброса: возвращает реле в состояние готовности после отключения (работает только после устранения неисправности).

В5: Почему стоит выбирать CDADA LRD среди других брендов?

A5: CDADA предлагает:

● Настоящий термодифференциальный механизм (не электронная имитация)

● Полная совместимость с контакторами серии D — подключи и работай.

● Запечатываемые настройки для соответствия требованиям (например, ISO, аудиты безопасности).

● Кнопки тестирования и остановки для расширенной диагностики.

● Конкурентоспособные цены и качество, соответствующее требованиям CE.
