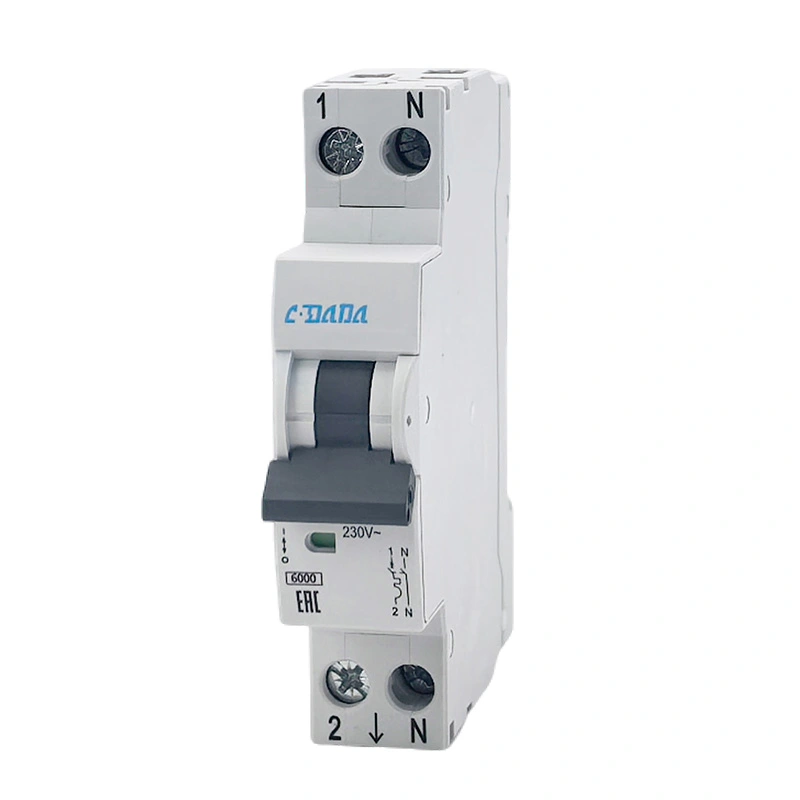

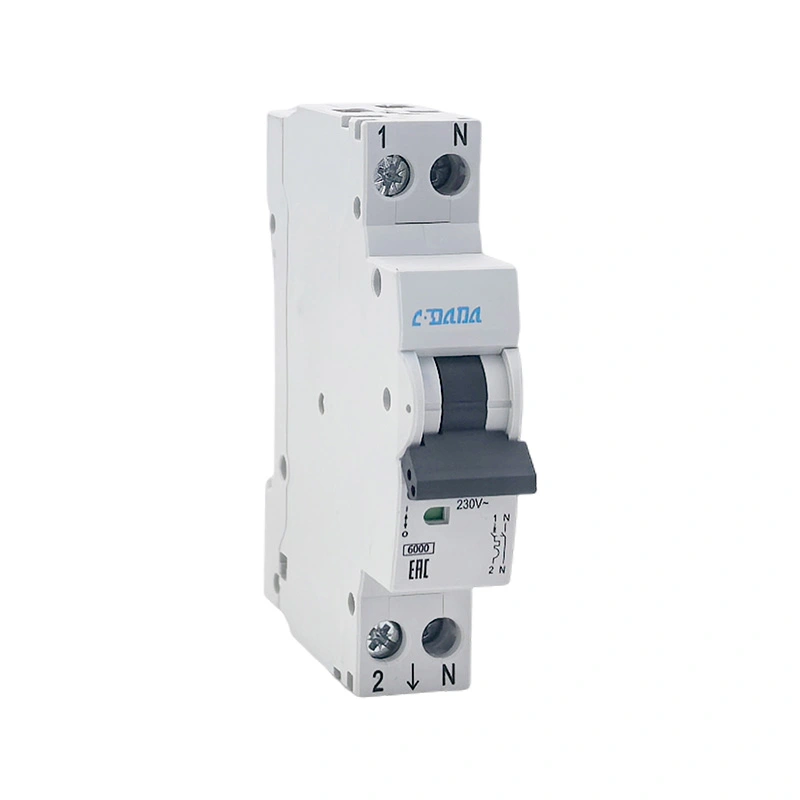

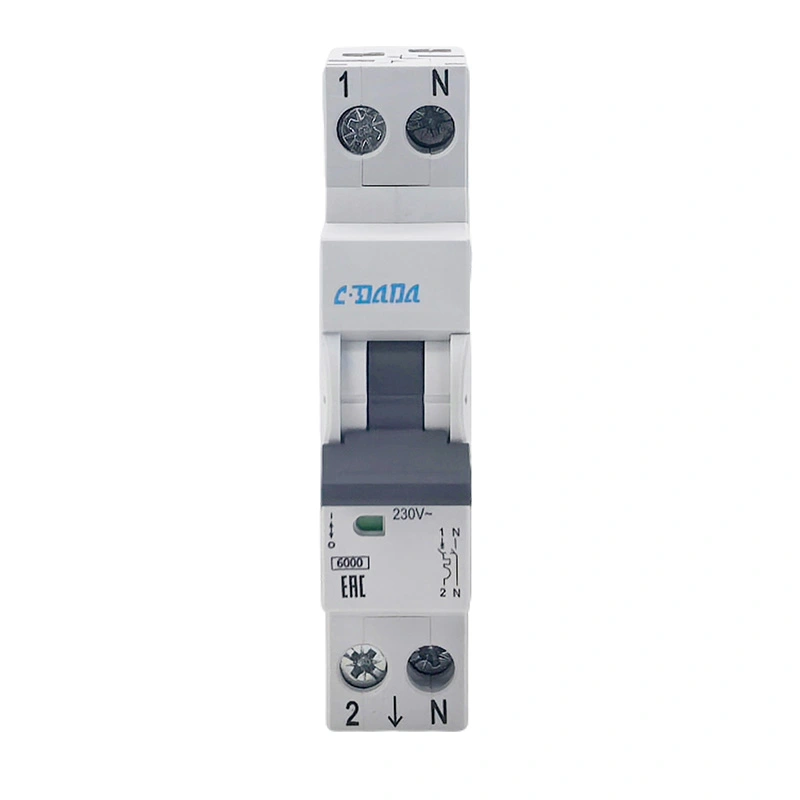

Автоматический выключатель миниатюрный ДПН 6КА

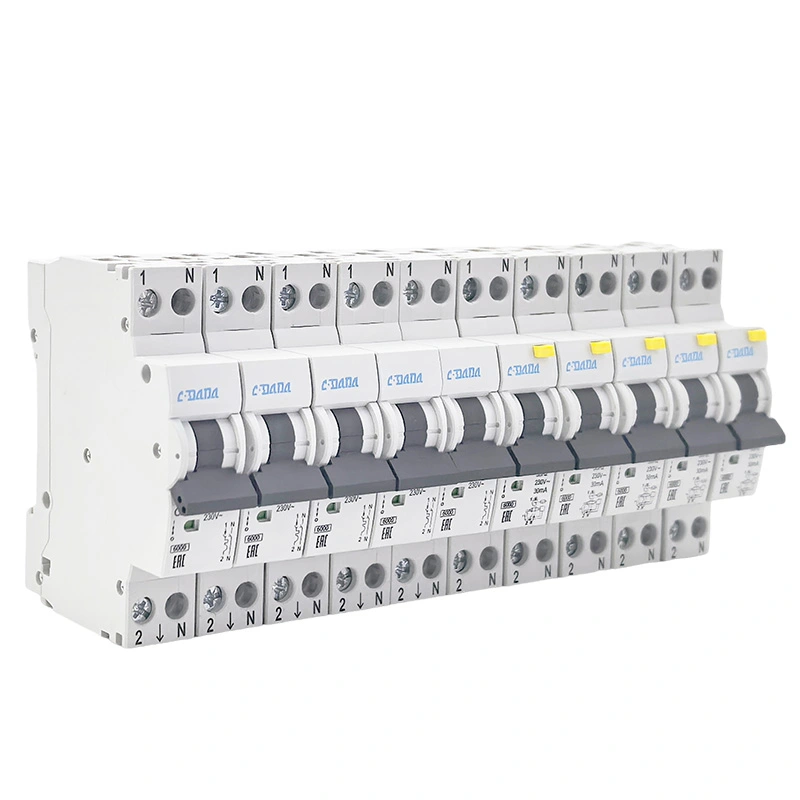

Миниатюрный автоматический выключатель CDADA DAB7N DPN 6KA — это профессиональный миниатюрный автоматический выключатель с двойным разрывом 1P+N, независимо разработанный компанией Shanghai DADA Electric, надежным производителем с более чем 40-летним опытом. Благодаря высокой отключающей способности 6 кА, синхронной работе и N-полюсной схеме «сначала замыкай, потом отключай», он эффективно улучшает характеристики гашения дуги и безопасно защищает цепи и оборудование. Широко используемый в распределительных коробках, украшениях домов, коммерческих электросетях и осветительных цепях, он является первым выбором для покупателей, дистрибьюторов и OEM-заказчиков по всему миру.

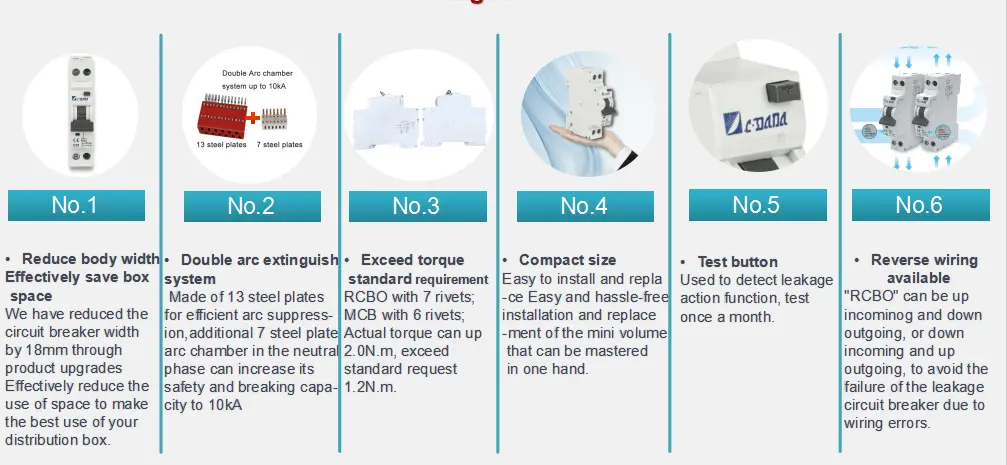

Каковы преимущества MCB DPN 6KA?

★ Структура DPN 1P+N, двойные точки разрыва, более безопасная и надежная

★ Северный полюс зажигается первым, а размыкается позже, что повышает способность гашения дуги.

★ Реальная отключающая способность 6 кА, сильная защита от короткого замыкания

★ Компактная ширина 17,8 мм, экономит место в шкафу.

★ Кривые отключения B/C доступны для различных нагрузок

★ Степень защиты IP20, безопасен для прикосновения.

★ Широкий диапазон проводки: гибкий кабель сечением 1–25 мм².

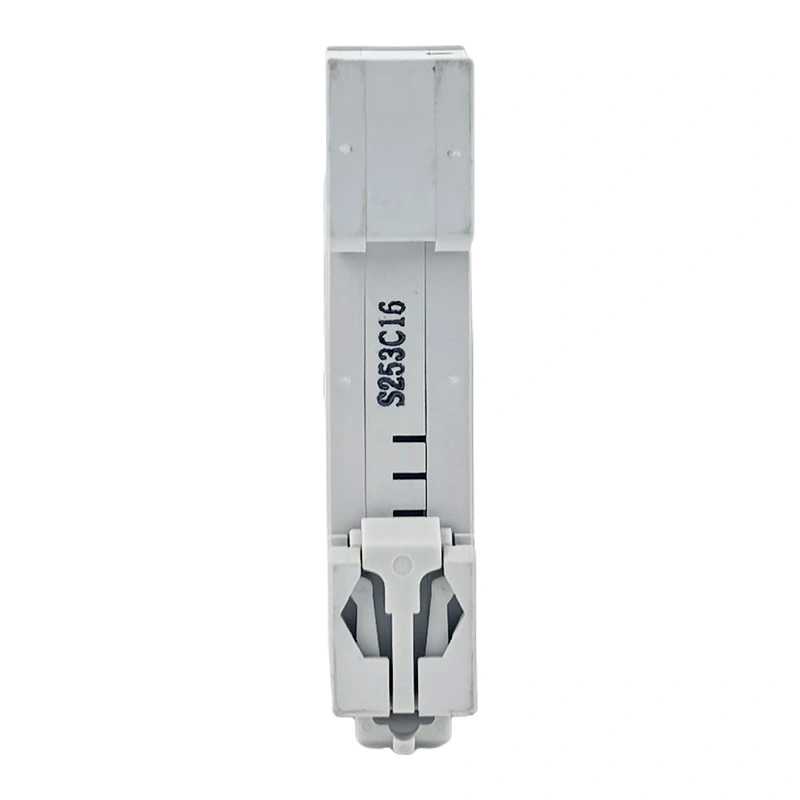

★ Монтаж на DIN-рейку, быстрая и стабильная установка.

★ Устойчивость к высоким и низким температурам: -25℃~+50℃.

★ Длительный механический срок службы до 20 000 раз.

Приложения

Миниатюрный автоматический выключатель CDADA ДПН 6КА широко применяется в:

★ Жилые дома, квартиры, виллы, предметы интерьера

★ Офисы, магазины, гостиницы, школы, больницы

★ Цепи освещения, розетки, маломощное оборудование

★ Бытовая техника: водонагреватели, кондиционеры, электрообогреватели.

★ Реконструкция старых сетей и модернизация распределительной коробки

★ Коммерческие и гражданские системы распределения электроэнергии низкого напряжения

Таблица технических параметров

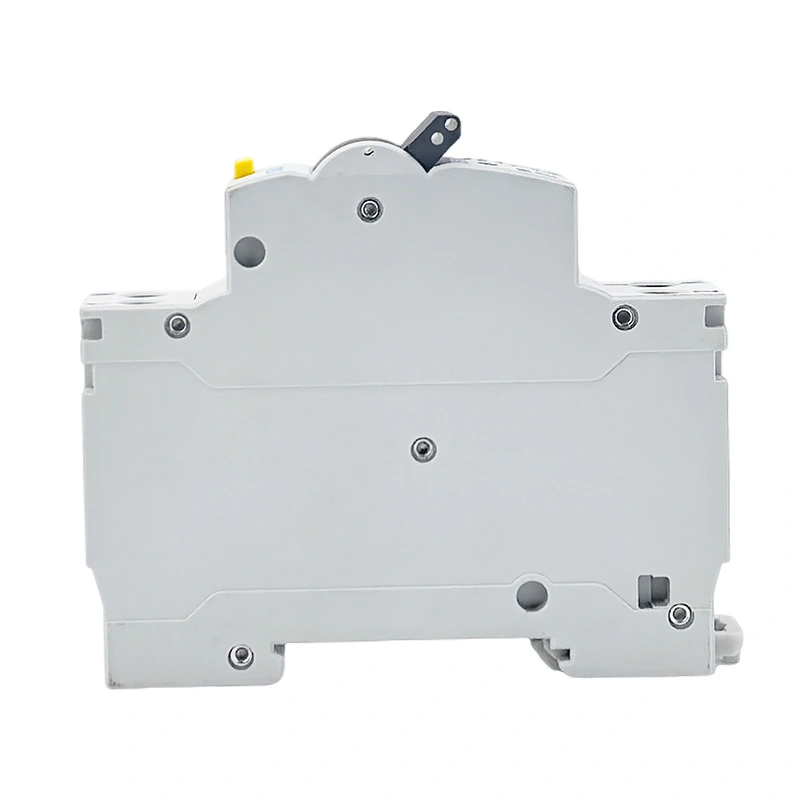

Контурные размеры

★ Длина: 82,5 мм

★ Высота: 73,2 мм.

★ Ширина: 17,8 мм (стандартная ширина 1 модуля)

★ Монтаж: DIN-рейка 35 мм.

★ Проводка: подходит для гибкого/жесткого кабеля сечением 1–25 мм².

★ Толщина шины: 0,8–2 мм.

Стандартные элементы тестирования

★ 1,13In испытание на устойчивость к срабатыванию (≥1 часа)

★ 1,45In тест на срабатывание (<1 часа)

★ Испытание на перегрузку 2,55 дюйма

★ Испытание на магнитное мгновенное срабатывание (3In/5In для кривой B/C)

★ Испытание диэлектрического напряжения

★ Тест на повышение температуры

★ Испытание отключающей способности при коротком замыкании (6 кА)

★ Механические и электрические испытания на долговечность

★ Испытание на работу при высоких и низких температурах

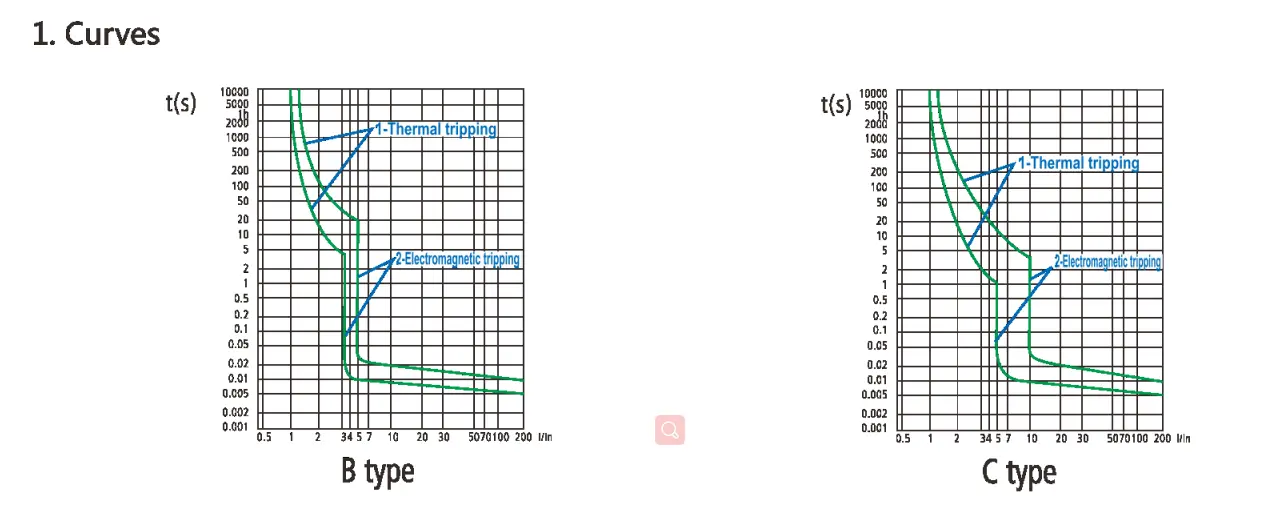

Кривые характеристики отключения

МЭК 60898-1

Магнитный релиз

При возникновении короткого замыкания мгновенное отключение достигается магнитом с железным сердечником. Согласно стандарту IEC60898 этот продукт можно разделить на три типа: B, C и D.

Термический релиз

●При возникновении перегрузки в цепи биметаллическая полоса автоматического выключателя изгибается из-за нагрева, вызывая размыкание контактов и приводя к тепловому отключению;

●Стандарт МЭК определяет диапазон времени отключения для различных токов перегрузки;

●Эталонная температура испытательной среды составляет 30 °C.

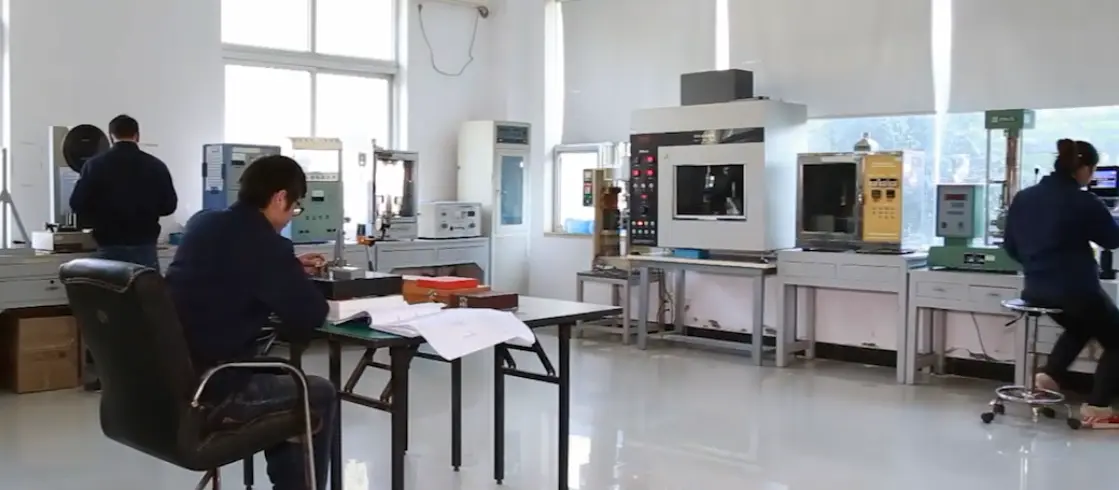

Процесс контроля качества

1. Входной контроль сырья и проверка сертификации.

2. Автоматическое литье под давлением и прецизионная штамповка металла.

3. Сборка и калибровка полуфабрикатов.

4. 100% полная характеристика срабатывания.

5. Испытание выдерживаемого напряжения и изоляции.

6. Испытание на старение при высоких и низких температурах.

7. Проверка внешнего вида, размеров и логотипа.

8. Окончательная упаковка и проверка отгрузки.

Упаковка и доставка

★ Стандартная экспортная коробка с противоударной подкладкой.

★ Групповая коробка упакована во избежание царапин.

★ Четкая этикетка: модель, ток, полюса, количество, сертификация.

★ Подходит для морского, воздушного и наземного транспорта.

★ Поддержка OEM-упаковки, индивидуального логотипа и этикетки.

Случаи успеха клиентов

CDADA MCB DPN 6KA экспортируется более чем в 50 стран и регионов:

★ Долгосрочные оптовые поставки европейским и азиатским дистрибьюторам.

★ Проекты реконструкции бытовых сетей на Ближнем Востоке и в Африке

★ Сотрудничество OEM с известными международными брендами электротехники.

★ Поддержка распределения электроэнергии для застройщиков

★ Стабильные заказы от электромонтажных подрядчиков и системных интеграторов.

Почему стоит выбрать DADA Electric?

★ Более 40 лет профессионального опыта в области исследований, разработок и производства автоматических выключателей.

★ 90% основных компонентов собственного производства, стабильный контроль качества.

★ Сертифицировано ISO9001, полное соответствие международным стандартам.

★ Полные сертификаты: CE, CB, CCC и т. д.

★ Большая производственная мощность, быстрая доставка оптовых заказов.

★ Профессиональная техническая поддержка и послепродажное обслуживание.

★ Принимаем OEM и ODM-адаптацию для удовлетворения потребностей рынка.

★ Глобальная система логистики, безопасная и своевременная доставка.
