Почему защита цепей постоянного тока становится критически важной для будущего энергосистем?

Мировая энергетика становится все более зависимой от постоянного тока. Солнечные фотоэлектрические батареи, аккумуляторные системы хранения энергии, зарядные станции для электромобилей, телекоммуникационное оборудование и центры обработки данных — все они содержат важные секции постоянного тока. По мере расширения этих приложений защита цепей перемещается из вспомогательного компонента в центральную часть безопасности системы. ААвтоматический выключатель постоянного токадолжен быстро и безопасно отключать аномальный ток, ограничивая повреждение кабелей, преобразователей, батарей и подключенного оборудования.

Прерывание постоянного тока технически отличается от прерывания переменного тока. В цепи переменного тока ток естественным образом пересекает ноль много раз в секунду, что помогает погасить электрическую дугу. У постоянного тока нет естественного перехода через ноль, поэтому дуга может оставаться стабильной после размыкания контактов. Поэтому выключатели, предназначенные для постоянного тока, требуют подходящих контактных конструкций, дугогасительных устройств, устройств магнитного гашения, изоляционных расстояний и конфигурации проводки. Выключатель переменного тока никогда не следует считать пригодным для работы в режиме постоянного тока только потому, что его номинальный ток кажется достаточным.

Одной из очевидных отраслевых тенденций является переход к более высоким системным напряжениям и большей плотности мощности. Более высокое напряжение постоянного тока может снизить ток при той же передаваемой мощности, помогая снизить потери в проводниках и требования к кабелю. Однако это также усложняет координацию изоляции и прерывание дуги. При выборе продукта необходимо учитывать номинальное рабочее напряжение, номинальный ток, количество полюсов, отключающую способность при коротком замыкании, среду применения и метод подключения, указанный производителем. Требования к полярности особенно важны для некоторых конструкций выключателей постоянного тока.

Другая тенденция – более тесная координация между выключателями и электронным мониторингом. Современные энергетические системы все чаще используют датчики, контроллеры и сети связи для выявления перегрева, перегрузок, нарушений изоляции и ненормальных режимов работы. Механическая защита остается важной, но она становится частью более широкой архитектуры защиты, которая может включать предохранители, устройства защиты от перенапряжения, контакторы, устройства контроля изоляции и системы управления батареями. Селективности между устройствами выше и ниже по потоку также уделяется больше внимания, поскольку ненужное отключение может повлиять на всю солнечную цепочку, стойку хранения, зарядный шкаф или промышленный процесс.

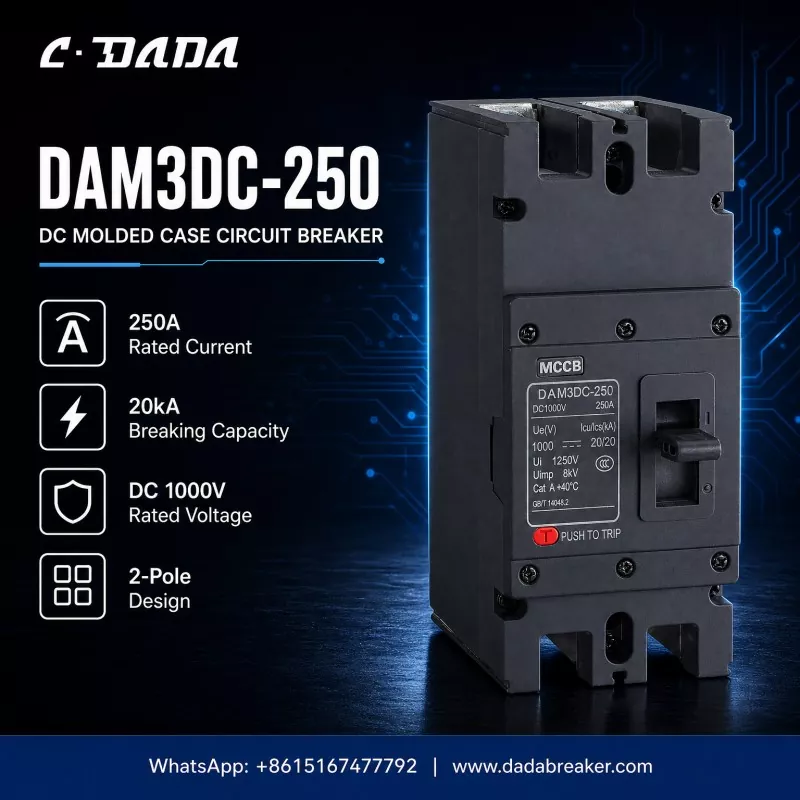

DAM3DC-250, показанныйШанхай Дада Электрикиллюстрирует тип выключателя постоянного тока в литом корпусе, используемого в распределении сильного тока. В видимых характеристиках указан номинальный ток 250 А, номинальное напряжение постоянного тока 1000 В, отключающая способность 20 кА и двухполюсное исполнение. Эти значения описывают предполагаемый электрический диапазон; они сами по себе не определяют пригодность для каждой установки. Инженеры по-прежнему должны проверять фактический уровень короткого замыкания, размер проводника, температуру окружающей среды, состояние корпуса, характеристики нагрузки, высоту установки, применимые стандарты и необходимую координацию защиты.

Для конечных пользователей понятная маркировка и документация одинаково ценны, поскольку правильные решения по установке, техническому обслуживанию и замене зависят от знания проверенных характеристик устройства и ограничений в эксплуатации.

В будущем покупатели будут уделять больше внимания проверке конкретного приложения, а не выбору устройств только по текущему рейтингу. Надежная защита постоянного тока зависит от правильного согласования напряжения, адекватной отключающей способности, правильной конфигурации полюсов, контролируемой установки и периодических проверок. Поскольку производство электроэнергии из возобновляемых источников, хранение энергии и электрифицированный транспорт продолжают развиваться, понимание этих основ поможет разработчикам систем снизить риски и построить более надежные сети постоянного тока.
