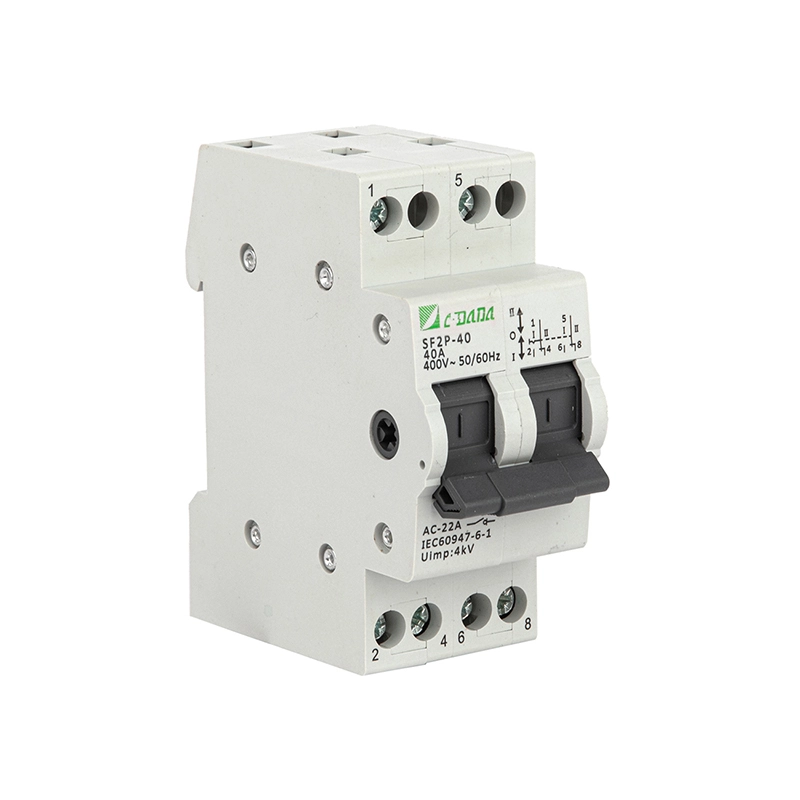

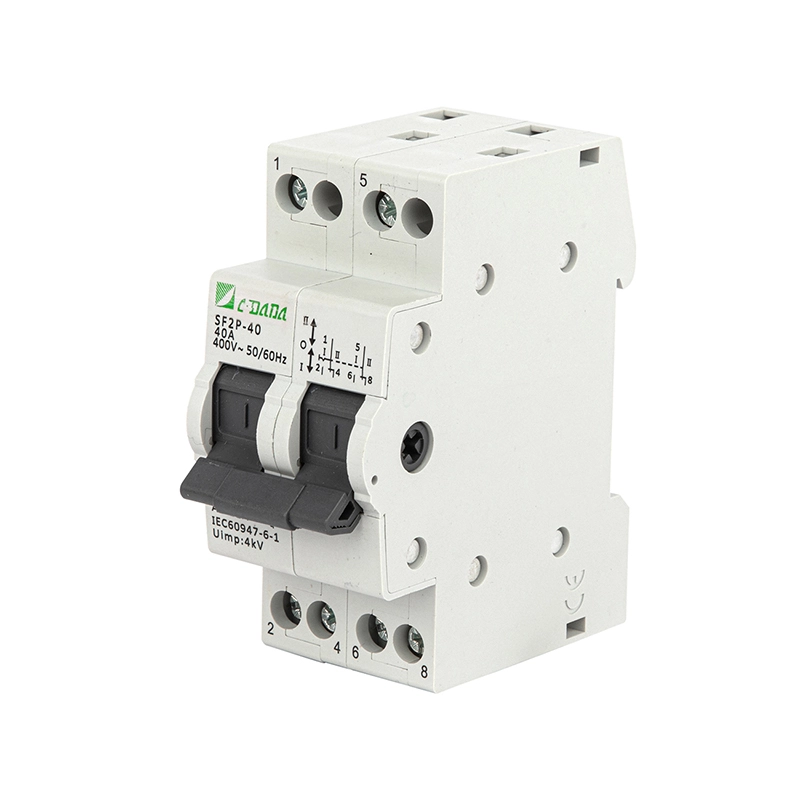

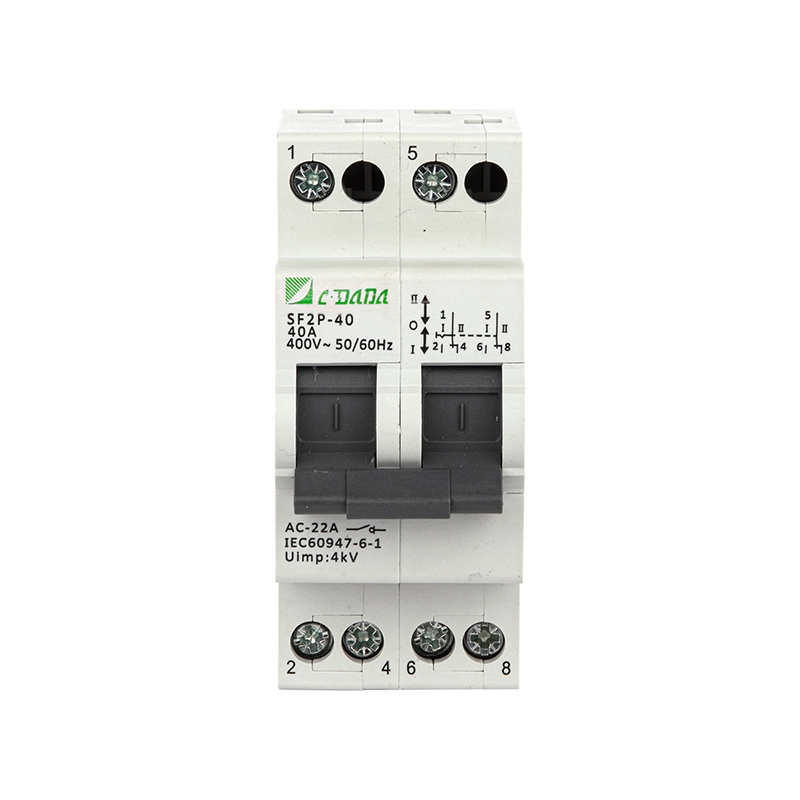

2P перекидной переключатель

Обеспечьте безопасное и надежное переключение источника питания с помощью переключателя CDADA SF Series 2P. Он подходит для преобразования критически важных цепей в жилых, коммерческих и легких промышленных применениях. Этот микропереключатель, монтируемый на DIN-рейку, поддерживает два источника питания или нагрузки с четким 3-позиционным управлением: I-OFF-II, обеспечивая плавный переход между питанием от сети/сети и резервным/генераторным питанием, прямым/обратным управлением двигателем или цепями контроля фазы/напряжения.

Переключатель CDADA 2P рассчитан на переменный ток частотой 50/60 Гц, напряжением 230–400 В и током от 16 А до 125 А и соответствует стандартам IEC 60947-3 и EN 60947-3. Благодаря индикаторам положения ВКЛ/ВЫКЛ, контактам с высокой проводимостью и подпружиненному быстроразъемному механизму он обеспечивает стабильную работу даже при частом ручном управлении. Разработанный для модульной установки вместе с автоматическими выключателями и контакторами, он идеально подходит для распределительных щитов в зданиях, насосных помещениях, телекоммуникационных шкафах и системах аварийного освещения.

Ключевые характеристики

Серия: Ручной переключатель переключения серии SF 2P

Бренд: CDADA | Производитель: Шанхай DADA Electric CO., LTD.

Полюса: 2P (двухполюсный) — доступны варианты от 1P до 4P.

Номинальный ток: 16–125 А (снижение номинальных значений до 80 % при температуре окружающей среды выше 40 °C)

Номинальное напряжение: 230/400 В переменного тока, 50/60 Гц

Напряжение изоляции (Ui): 500 В

Категория применения: AC-22A (смешанные резистивная и индуктивная нагрузки)

Кратковременный выдерживаемый ток (Icw): 12×Ie в течение 1 с.

Включающая способность: 20×Ie, t=0,1 с

Механический срок службы: 8500 операций.

Электрический ресурс: 1500 операций (под нагрузкой)

Степень загрязнения: II

Монтаж: Стандартная DIN-рейка TH35.

Управление: Ручная 3-позиционная ручка (I – O – II)

Индикаторы: видимое положение ВКЛ/ВЫКЛ благодаря выравниванию рукоятки.

Клеммы: кабельное или шинное соединение.

Момент затяжки:

1,2 Н·м (16–40 А)

3,5 Н·м (63–125 А)

Примечание по безопасности: нет дугогасительной камеры → необходимо использовать с входными предохранителями/автоматическими автоматическими выключателями для защиты от короткого замыкания.

Технический паспорт

Почему стоит выбрать переключатель CDADA 2P?

★ Безопасная 3-позиционная изоляция

Положение «Истинное ВЫКЛ» (O) отключает оба источника, что важно для технического обслуживания и безопасности от обратного питания.

★ Модульная конструкция на DIN-рейке

Устанавливается за считанные секунды рядом с автоматическими выключателями — экономит место и упрощает компоновку панелей в «умных» зданиях или корпусах OEM.

★ Контакты высокой надежности

Оптимизированная динамическая-статическая геометрия контакта обеспечивает низкое сопротивление и долговременную стабильность.

★ Глобальное соответствие

Сертифицировано по стандарту IEC 60947-3, принятому в Европе, Азии, Африке и Латинской Америке.

★ Безопасная работа

Пружинный механизм предотвращает частичное зацепление; удлиненная ручка опционально для моделей 63A+.

★ Универсальные приложения

От переключения генератора к реверсу направления вращения двигателя — один переключатель, множество функций.

Типичные применения

Системы резервного электропитания: переключение между сетью и генератором

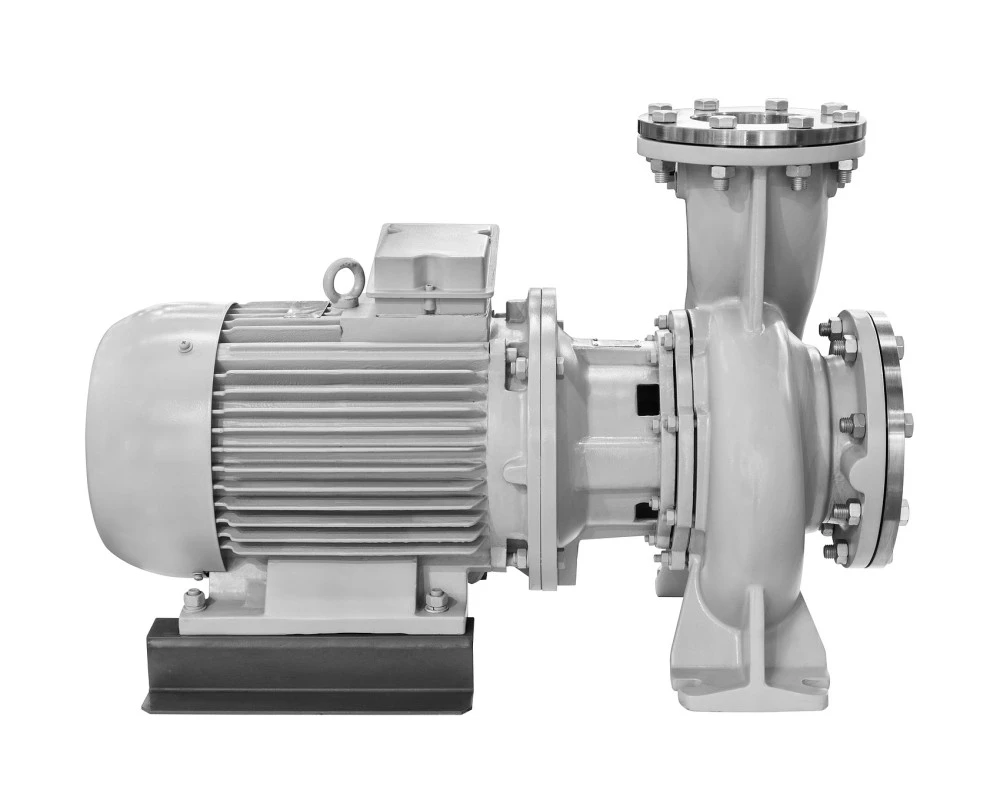

Управление двигателем: прямое/обратное вращение небольших насосов или вентиляторов.

Цепи измерения: выбор напряжения/фазы на измерительных панелях

Автоматизация здания: переключение двух блоков отопления, вентиляции и кондиционирования, переключение аварийного освещения.

Телекоммуникации и центры обработки данных: выбор резервного источника питания

О CDADA

★ Наши ключевые преимущества:

1) Полные международные сертификаты,

2) Сильная возможность OEM/ODM,

3) Высокое соотношение цены и качества,

4) Надежная крупномасштабная производственная мощность,

5) Обширный опыт экспорта.

★ Наша продукция успешно экспортируется в Юго-Восточную Азию, на Ближний Восток, в Южную Америку, Африку, Европу и страны СНГ, уделяя особое внимание рынкам «Пояса и пути».

★ Мы постоянно инвестируем в исследования и разработки, отслеживаем мировые стандарты и тенденции рынка, а также сотрудничаем с отраслевыми экспертами для обновления нашего портфеля продуктов.

Часто задаваемые вопросы

В1: Могу ли я переключиться под нагрузкой?

A1: Не рекомендуется. Переключатель 2P серии SF не имеет дугогасительной камеры. Всегда обесточивайте цепь перед переключением или используйте только для переключения без нагрузки (например, функция разъединителя). Для переключения под напряжением рассмотрите возможность использования моторизованного АВР или выключателя-разъединителя с предохранителем.

В2: Почему имеется положение «O» (ВЫКЛ)?

A2: Центральное положение ВЫКЛ обеспечивает полную изоляцию от обоих источников питания, что важно для безопасности технического обслуживания и предотвращения обратного питания на генераторы или инверторы.

В3: нужны ли мне предохранители с этим переключателем?

А3: Да. Поскольку он не может прерывать токи повреждения, всегда соединяйте его с входными предохранителями или автоматическими выключателями, рассчитанными на предполагаемый ток короткого замыкания вашей системы.

В4: Может ли он контролировать направление двигателя?

A4: Да — для небольших двигателей 2P-переключатель может изменить последовательность фаз при правильном подключении. Прежде чем менять направление, убедитесь, что двигатель остановлен и обесточен.

В5: Почему стоит выбирать CDADA среди других брендов?

A5: CDADA предлагает:

● Настоящая 3-позиционная механическая блокировка (без плавающих состояний).

● Совместимость DIN-рейки с мировыми стандартами панелей.

● Четкая визуальная индикация положения переключателя.

● Прочный пружинный механизм для надежного прижима.

● Конкурентоспособные цены, полная сертификация IEC и техническая поддержка.
