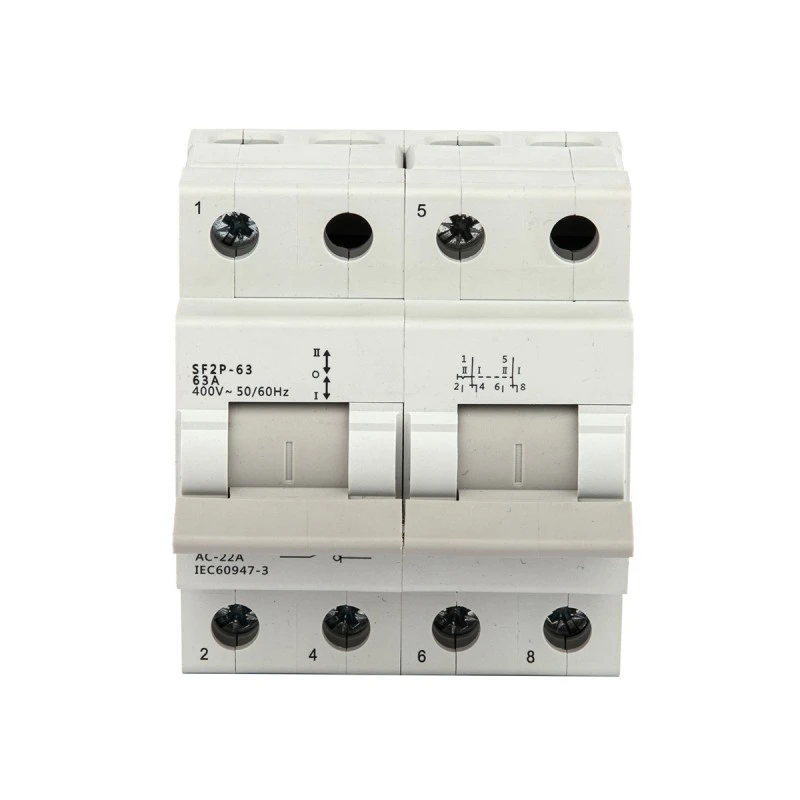

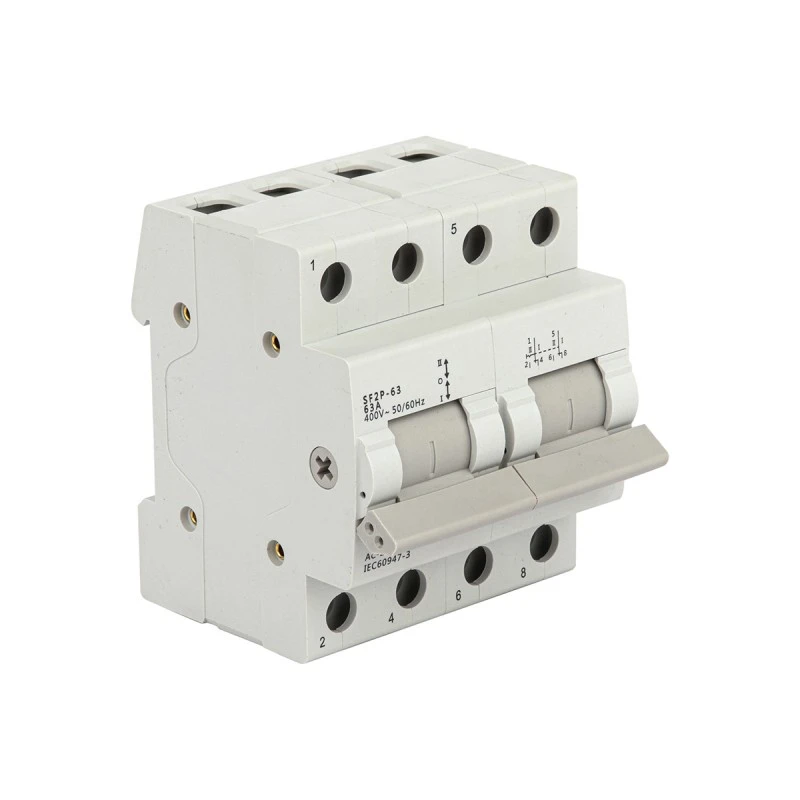

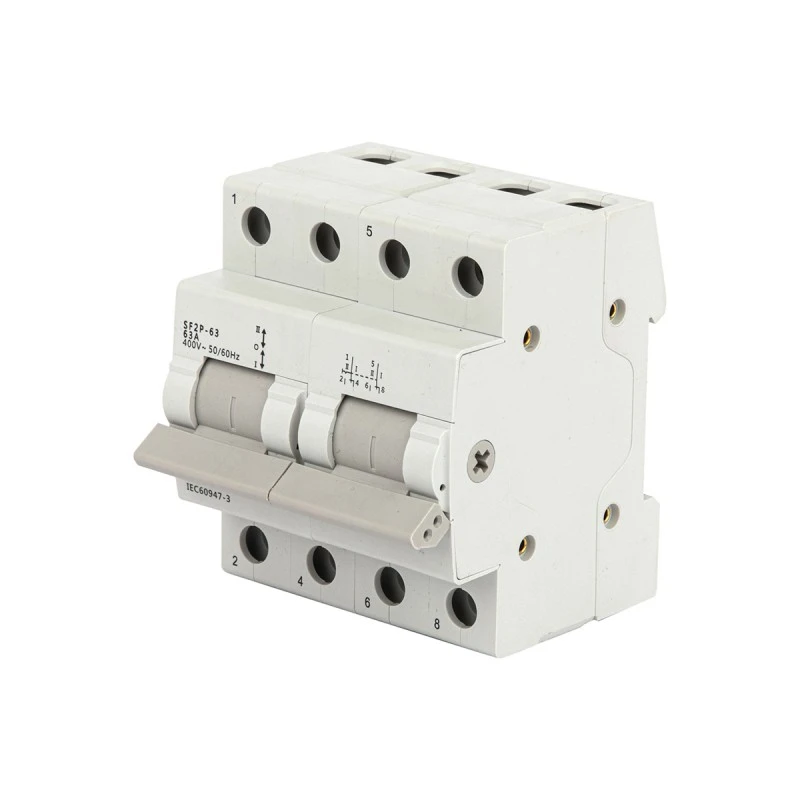

Переключатель на DIN-рейку 125А

Переключатель 125A на DIN-рейку серии CDADA SF — это надежное коммутационное решение с ручным управлением, разработанное компанией Shanghai DADA Electric CO.,LTD для надежного двойного источника питания или преобразования нагрузки в коммерческих, промышленных и инфраструктурных приложениях. Соответствующий стандартам IEC 60947-3 и EN 60947-3, этот переключатель поддерживает системы переменного тока 50/60 Гц напряжением до 400 В и выдерживает постоянный ток до 125 А в категории использования AC-22 А (смешанные резистивная и индуктивная нагрузки).

Благодаря понятной трехпозиционной ручной рукоятке (I – ВЫКЛ – II) он обеспечивает безопасное переключение между основной сетью и резервным генератором, двойными трансформаторами или резервными цепями, а центральное положение ВЫКЛ обеспечивает полную изоляцию, что критически важно для технического обслуживания и безопасности. Разработанный для стандартного монтажа на DIN-рейку TH35, он легко интегрируется в современные распределительные щиты вместе с автоматическими выключателями, контакторами и устройствами защиты от перенапряжения.

Благодаря контактам с высокой проводимостью, пружинному механизму быстрого замыкания/размыкания и прецизионно смазанным внутренним компонентам модель 125A обеспечивает 8500 механических операций и 1500 электрических циклов при номинальных условиях. Примечание: в нем отсутствует камера гашения дуги, поэтому его необходимо использовать с входными предохранителями или автоматическими выключателями для защиты от короткого замыкания.

Основные характеристики (модель 125A)

Почему стоит выбрать переключатель CDADA на DIN-рейку 125A?

★ Сильноточная надежность

Разработан для непрерывной работы с током 125 А — идеально подходит для больших насосов, систем отопления, вентиляции и кондиционирования или резервных систем центров обработки данных.

★ Истинная изоляция в положении ВЫКЛ.

Центральное положение «О» отключает оба источника, исключая риск обратного питания или случайного включения.

★ DIN-рейка готова для современных панелей

Экономит место и упрощает установку в компактных или модульных распределительных щитах.

★  Промышленное строительство

Подпружиненные контакты, смазанный шпиндель и площадь клемм 50 мм² обеспечивают долговременную стабильность.

★ Соответствие мировым стандартам

Сертифицировано по стандарту IEC 60947-3 — принято во всем мире для коммерческого и легкого промышленного использования.

★ Руководство по безопасной эксплуатации

Включает рекомендации по расширению рукоятки для моделей на 125 А — обеспечивает контролируемое переключение на полном ходу.

Типичные применения

Аварийная передача электроэнергии: Основная сеть ↔ Генератор (больницы, вышки связи)

Резервные системы электропитания: двойной ИБП или трансформаторное переключение.

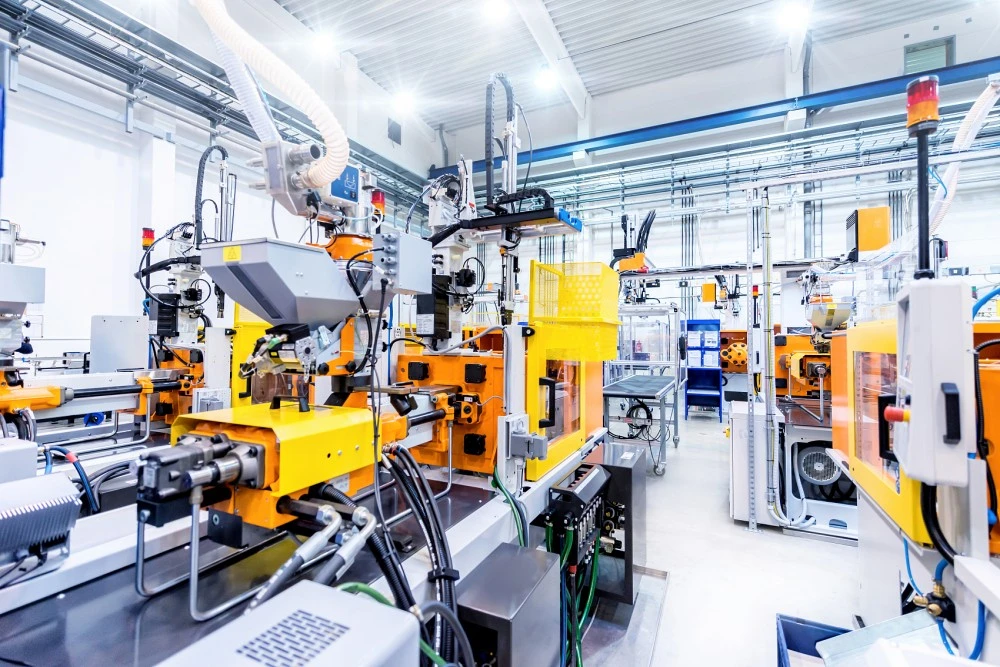

Промышленное оборудование: выбор источника для мощных двигателей или систем отопления.

Управление зданием: резервное освещение или маршрутизация электропитания лифта.

Интеграция возобновляемых источников энергии: изоляция энергосистемы или солнечной гибридной системы

О CDADA

★ У нас есть профессиональная команда исследований и разработок, стандартный процесс разработки. Может обеспечить превосходное индивидуальное обслуживание.

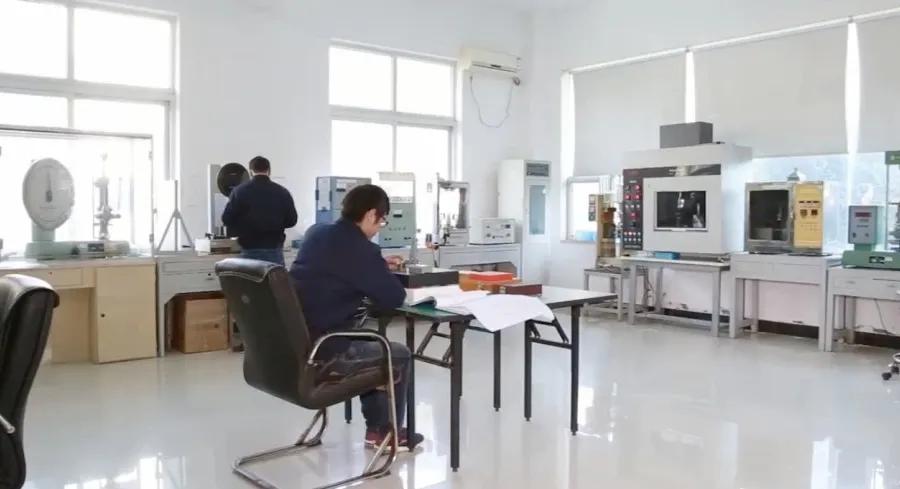

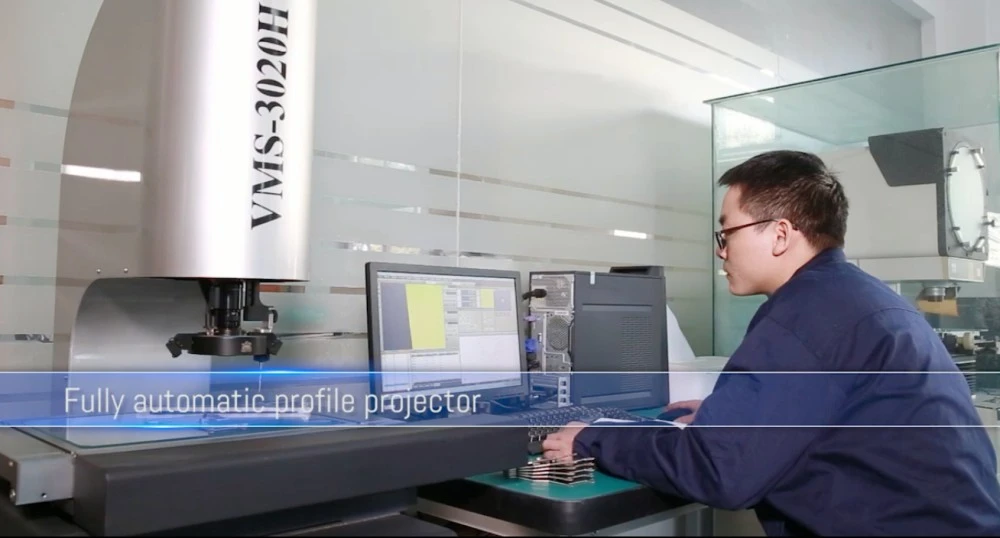

★ У нас есть полностью функциональная лаборатория, наша лаборатория может быть проверена лабораторией, мы можем измерить тепловую нагрузку, магнитную нагрузку и предел срабатывания, срок службы механизма, ЭМС в нашей лаборатории.

★ мы предлагаем структурированные партнерские программы для дистрибьюторов, агентов и OEM-партнеров на ключевых рынках, обеспечивая поддержку продаж, маркетинговые материалы и конкурентоспособные условия.

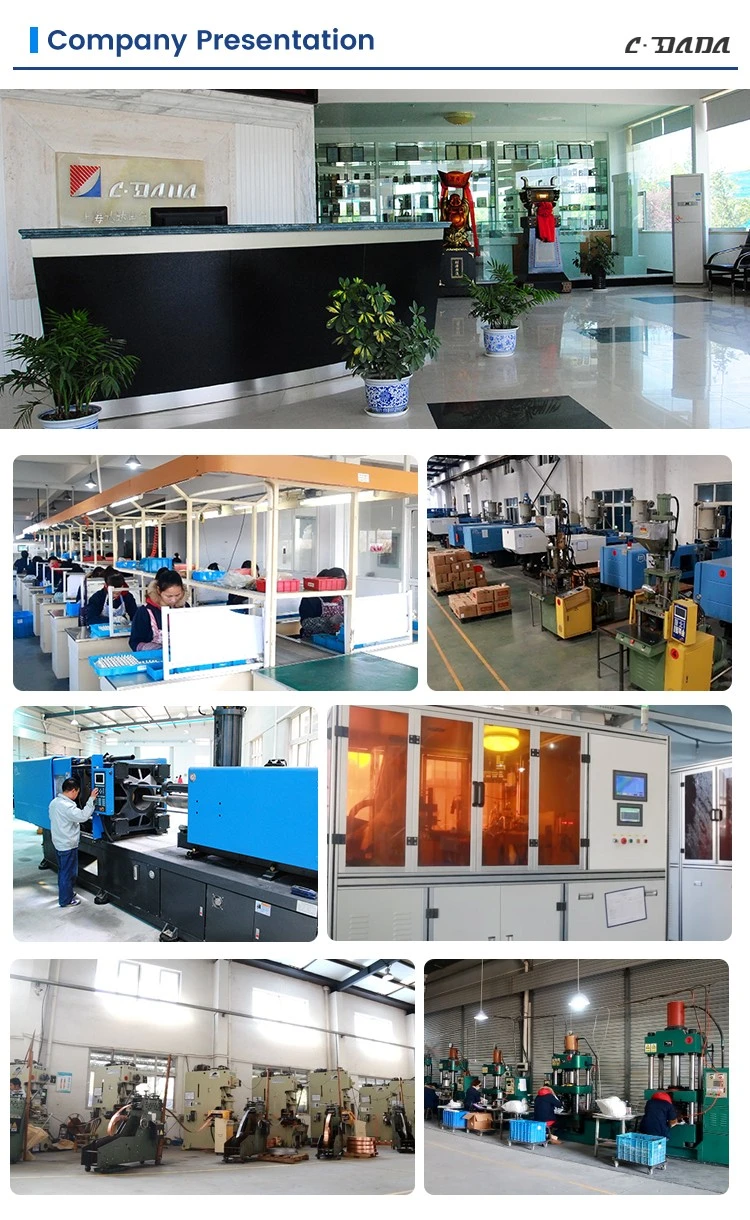

★ Профиль компании

Часто задаваемые вопросы

В1: Могу ли я переключить перекидной переключатель 125А на DIN-рейку под нагрузкой?

A1: Нет. Этот переключатель не имеет функции гашения дуги. Его следует эксплуатировать только в обесточенном состоянии или использовать исключительно в качестве разъединителя (переключение без нагрузки). Для переключения динамической нагрузки используйте автоматический резервный переключатель (ATS) или моторизованный переключатель с предохранителем.

Вопрос 2. Почему для модели 125A требуются две руки или удлиненная ручка?

A2: Пружинный механизм в сильноточных моделях создает значительную инерционную силу. Операция одной рукой может привести к неполному контакту, что может привести к искрению или перегреву. CDADA рекомендует использовать обе руки или удлиненную рукоятку, поставляемую на заводе, для безопасной работы с полным ходом.

В3: Какой размер кабеля необходим для тока 125 А?

A3: Используйте медный кабель сечением 50 мм² (согласно предоставленным характеристикам). Во избежание перегрева убедитесь, что клеммы затянуты с моментом 3,5 Н·м.

В4: Нужны ли мне предохранители с этим переключателем?

А4: Да. Поскольку он не может прерывать токи короткого замыкания, всегда устанавливайте предохранители или автоматические выключатели на входе, рассчитанные на предполагаемый уровень неисправности вашей системы. Коммутатор обеспечивает только ручное разделение/преобразование.

В5: Почему стоит выбрать CDADA вместо конкурентов для переключения на 125 А?

A5: CDADA предлагает:

● Настоящая 3-позиционная механическая блокировка (без плавающих состояний).

● Сертификация IEC 60947-3 с мировым признанием.

● Оптимизированная тепловая конструкция для корпусов на DIN-рейке.

● Четкая визуальная индикация положения переключателя.

● Конкурентоспособные цены и техническая поддержка на английском языке.
