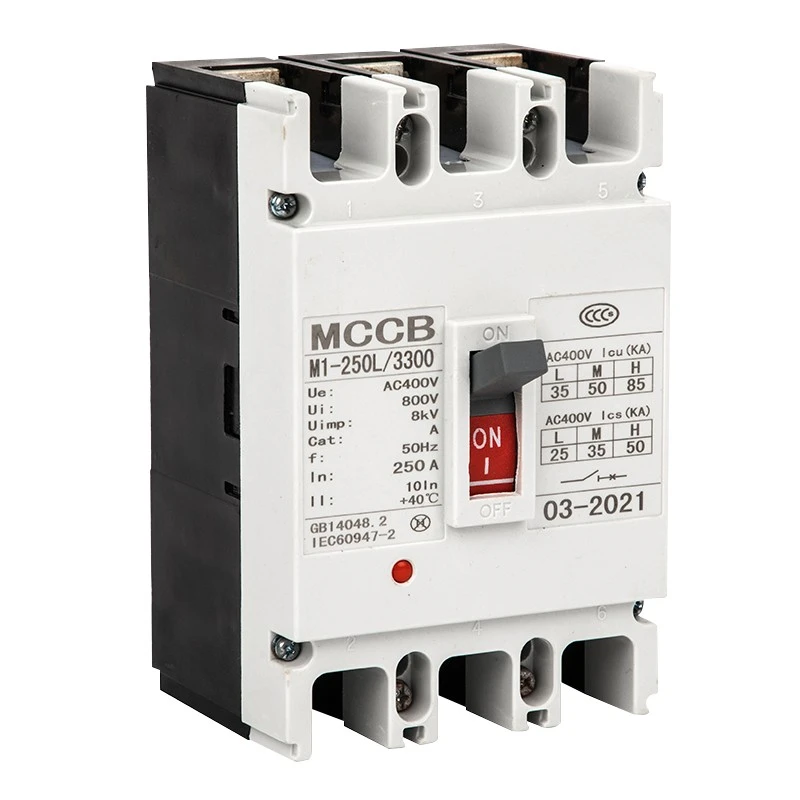

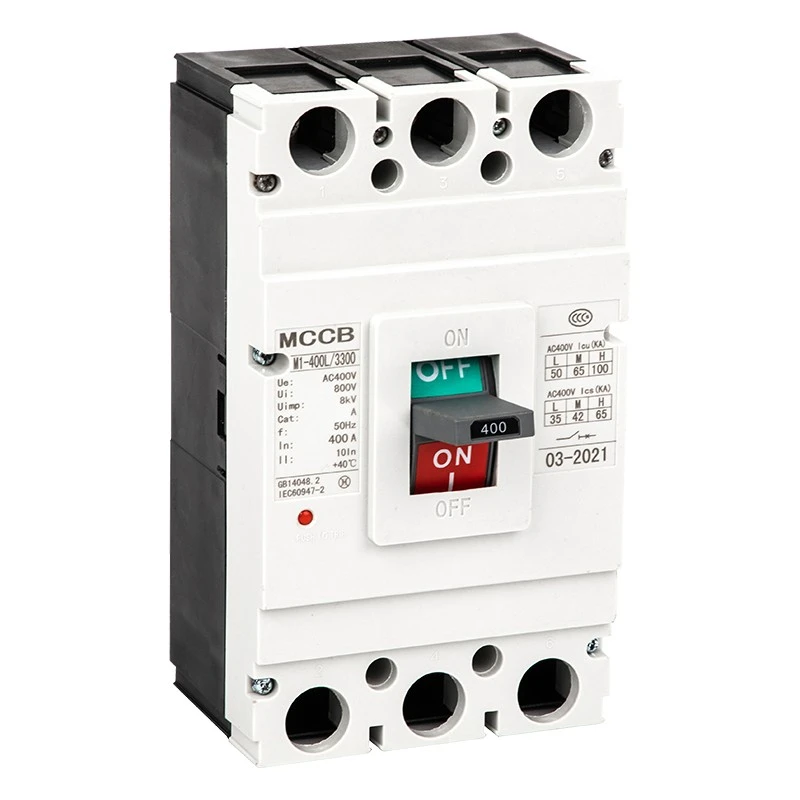

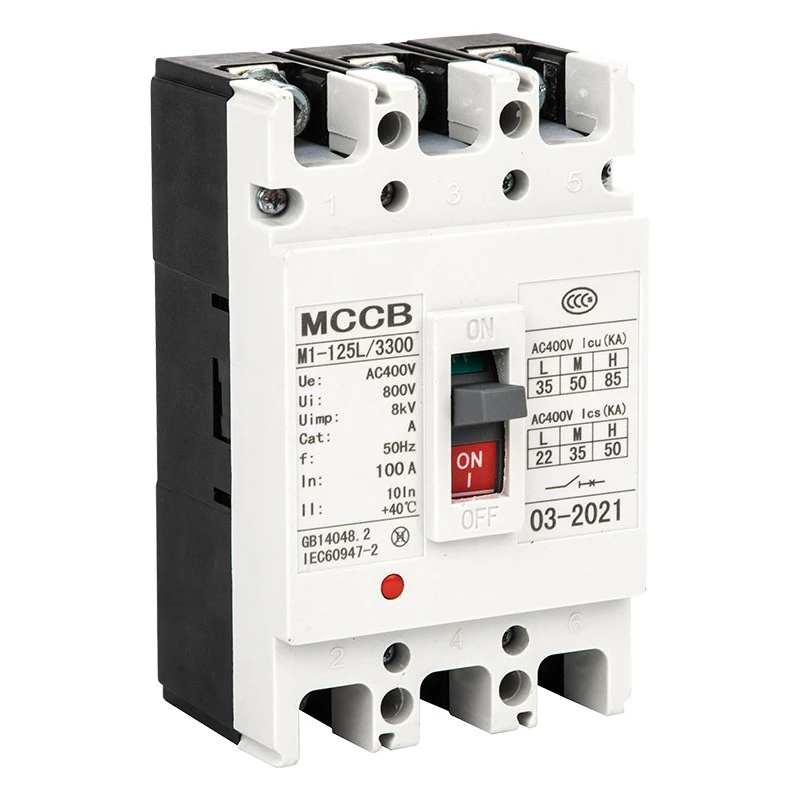

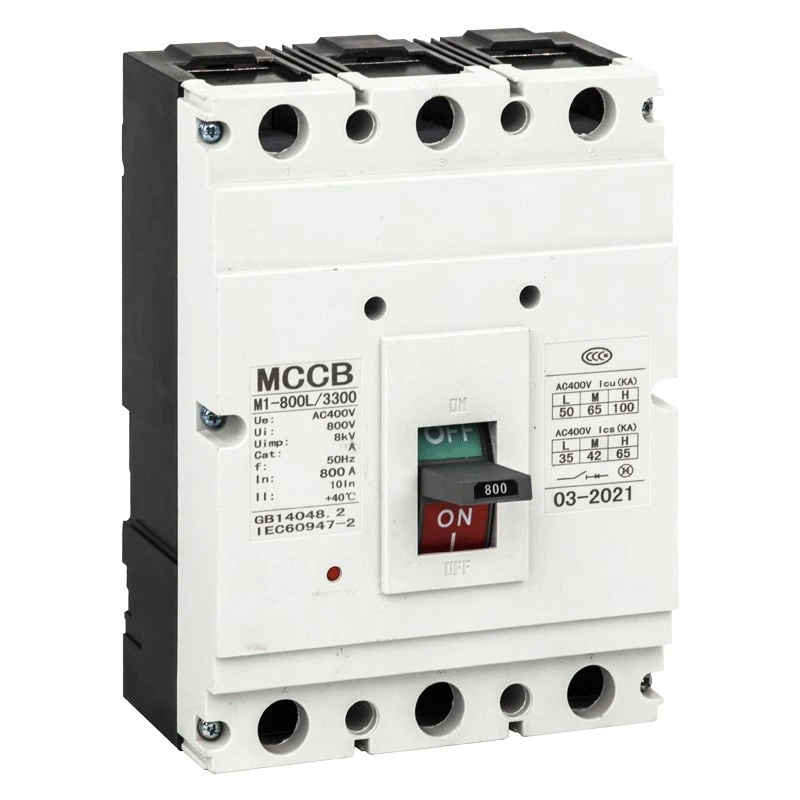

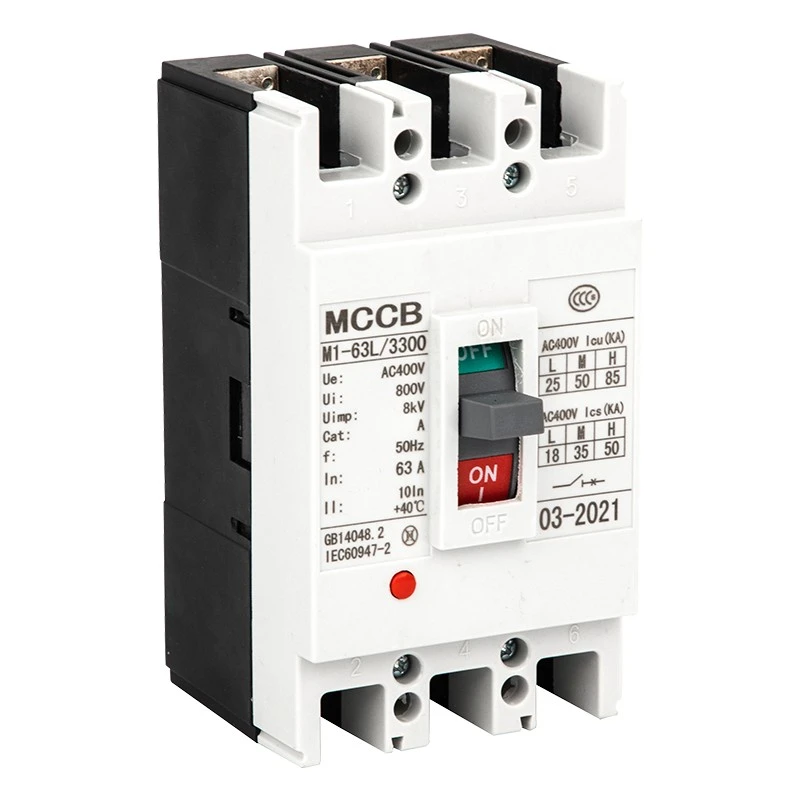

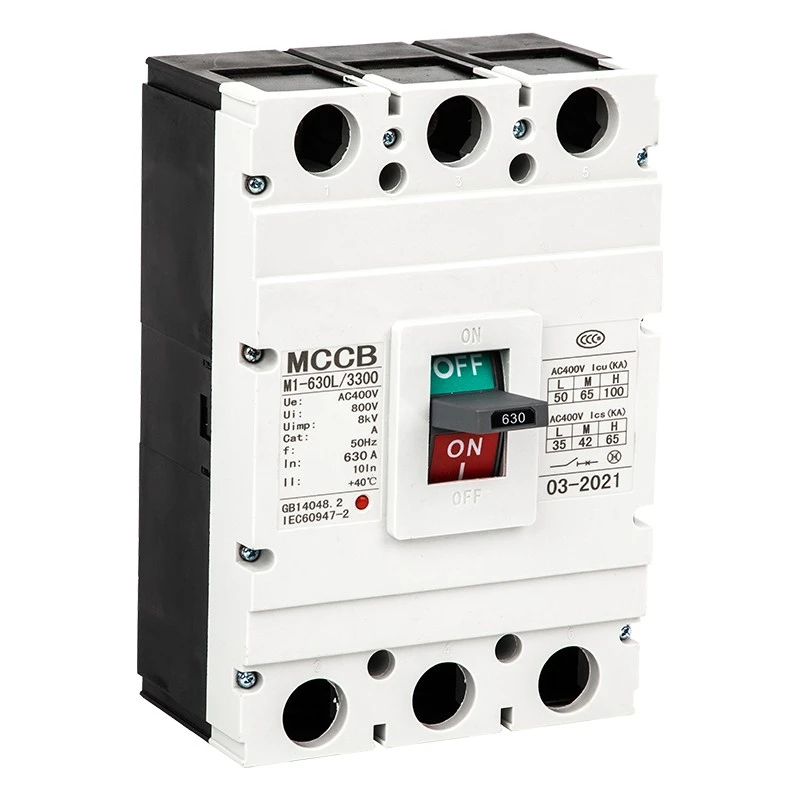

Автоматический выключатель в литом корпусе CM1
Model:DAM2 (CM1) Series
Этот автоматический выключатель в литом корпусе CDADA CM1 (MCCB) создан для оптовых закупок, имеет сертификацию IEC60947-2 и обеспечивает стабильную работу для промышленных энергосистем. CM1 MCCB имеет высокопрочную конструкцию и надежный механизм отключения, прост в установке и обслуживании. Он сочетает в себе интеллектуальную защиту и прочную конструкцию, обеспечивая длительный срок службы в системах распределения электроэнергии и тяжелой промышленности.
Автоматический выключатель в литом корпусе CM1 серии DAM2 (CM1) представляет собой высокоэффективное устройство защиты от низкого напряжения, производимое компанией Shanghai DADA Electric Co., Ltd., надежным производителем и поставщиком в Китае. Благодаря номинальному напряжению изоляции до 800 В, номинальному рабочему напряжению 400 В/690 В и номинальному току от 63 А до 1600 А он широко используется для распределения электроэнергии, защиты цепей, управления двигателем и нечастого переключения.
Эта серия поддерживает вертикальную и горизонтальную установку, соответствует стандарту IEC60947-2 и обеспечивает полную защиту силового оборудования от перегрузки, короткого замыкания и пониженного напряжения.
Особенности продукта
★ Номинальное напряжение изоляции: 800 В; Рабочее напряжение: 400 В/690 В
★ Диапазон тока: 63 А, 100 А, 225 А, 400 А, 630 А, 800 А, 1250, 1600 А.
★ Отключающая способность: L стандартная, M средняя, H высокая отключающая способность.
★ Термомагнитный и электромагнитный режимы двойного спуска
★ Вертикальная/горизонтальная установка, подходит для изоляции.
★ Широкий диапазон температур окружающей среды: -5℃~+40℃.
★ Высота над уровнем моря ≤2000 м, степень загрязнения 3.
Приложения
Автоматический выключатель в литом корпусе CDADA CM1 широко применяется в промышленных и гражданских системах распределения электроэнергии, включая заводы, здания, центры обработки данных, электростанции, инфраструктуру, механическое оборудование и шкафы распределения электроэнергии. Он также используется для защиты двигателей, преобразования цепей и безопасного электропитания в строительстве, металлургии, нефтехимической и других отраслях промышленности.
Технические параметры
★ Стандарты: IEC60947-2, GB14048.2.
★ Частота: переменный ток 50 Гц/60 Гц.
★ Полюс: 1П, 2П, 3П, 4П.
★ Сброс: термомагнитный (двойной), электромагнитный (мгновенный).
★ Мгновенная настройка: Тип распределения 10In±20%; Тип двигателя 12In±20%
★ Установка: передняя проводка, задняя проводка, вставной тип.
★ Управление: Ручной, электрический привод.
|
Модель |
Полюс |
Номинальный ток (А) |
Рейтинг действующий напряжение (В) |
Рейтинг изоляция напряжение (В) |
Номинальная предельная отключающая способность при коротком замыкании (Icu) |
Flashover расстояние (мм) |
||
|
Испытательное напряжение (В) |
Ику (кА) |
ИКС (кА) |
||||||
|
ДАМ2Л-63 |
3 |
10, 16, 20, 25, 32, 40, 50, 63 |
400 |
500 |
400×1,10 |
25 |
18 |
0 |
|
ДАМ2М-63 |
3、4 |
50 |
35 |
|||||
|
ДАМ2Л-100 |
3、4 |
16, 20, 25, 32, 40, 50, 63, 80, 100 |
400 |
800 |
30 |
22 |
≤50 |
|
|
ДАМ2М-100 |
2、3、4 |
50 |
35 |
|||||
|
ДАМ2Н-100 |
3 |
85 |
50 |
|||||
|
ДАМ2Л-100 |
3、4 |
690 |
10 |
5 |
||||
|
ДАМ2М-100 |
2、3、4 |
20 |
10 |
|||||
|
ДАМ2Л-225 |
3、4 |
100, 125, 140, 160, 180, 200, 225 |
400 |
800 |
35 |
25 |
||
|
ДАМ2М-225 |
2、3、4 |
50 |
35 |
|||||
|
ДАМ2Н-225 |
3 |
85 |
50 |
|||||
|
ДАМ2Л-225 |
3、4 |
690 |
10 |
5 |
||||
|
ДАМ2М-225 |
2、3、4 |
20 |
10 |
|||||
|
ДАМ2Л-400 |
3 |
225, 250, 315, 350、400 |
400 |
800 |
50 |
35 |
≤100 |
|
|
ДАМ2М-400 |
3、4 |
65 |
42 |
|||||
|
ДАМ2Н-400 |
3 |
100 |
65 |
|||||
|
ДАМ2Л-400 |
3 |
690 |
15 |
8 |
||||
|
ДАМ2М-400 |
3、4 |
20 |
10 |
|||||
|
ДАМ2Л-630 |
3 |
400, 500, 630 |
400 |
800 |
50 |
35 |
||
|
ДАМ2М-630 |
3、4 |
65 |
42 |
|||||
|
ДАМ2Н-630 |
3 |
100 |
65 |
|||||
|
ДАМ2Л-630 |
3 |
6910 |
15 |
8 |
||||
|
ДАМ2М-630 |
3、4 |
20 |
10 |
|||||
|
ДАМ2М-800 |
3 |
630, 700, 800 |
400 |
800 |
75 |
50 |
||
|
ДАМ2Н-800 |
3 |
100 |
65 |
|||||
|
ДАМ2М-800 |
3 |
4690 |
30 |
15 |
||||
|
ДАМ2-1250 |
3 |
800、1000、1250 |
400 |
800 |
85 |
42 |
||
|
ДАМ2-1250 |
3 |
690 |
25 |
12.5 |
||||
Габаритные и установочные размеры
Наш автоматический выключатель CM1 предоставляет полные данные о размерах моделей на 63–1600 А, включая переднюю и заднюю проводку, а также вставной тип. Различные размеры рамы (63/100/225/400/630/800/1250/1600) имеют одинаковые размеры H, H1, H2 для стандартной установки в шкафу. Высота ручного и электрического привода также стандартизирована для облегчения сборки.
Аксессуары и функции
Внутренние аксессуары
★ Независимый расцепитель: номинальное напряжение 70–110 % для надежного отключения.
★ Расцепитель пониженного напряжения: падение напряжения на 35–70 % для автоматической защиты.
★ Вспомогательный контакт и контакт сигнализации: сигнал обратной связи и сигнализация неисправности.
★ Выпуск специального счетчика с предоплатой: задержка отключения 0,5–2 с.
Внешние аксессуары
★ Ручной механизм управления.
★ Электрический (моторный) приводной механизм
★ Разделители фаз, крепежные винты, комплекты шин.

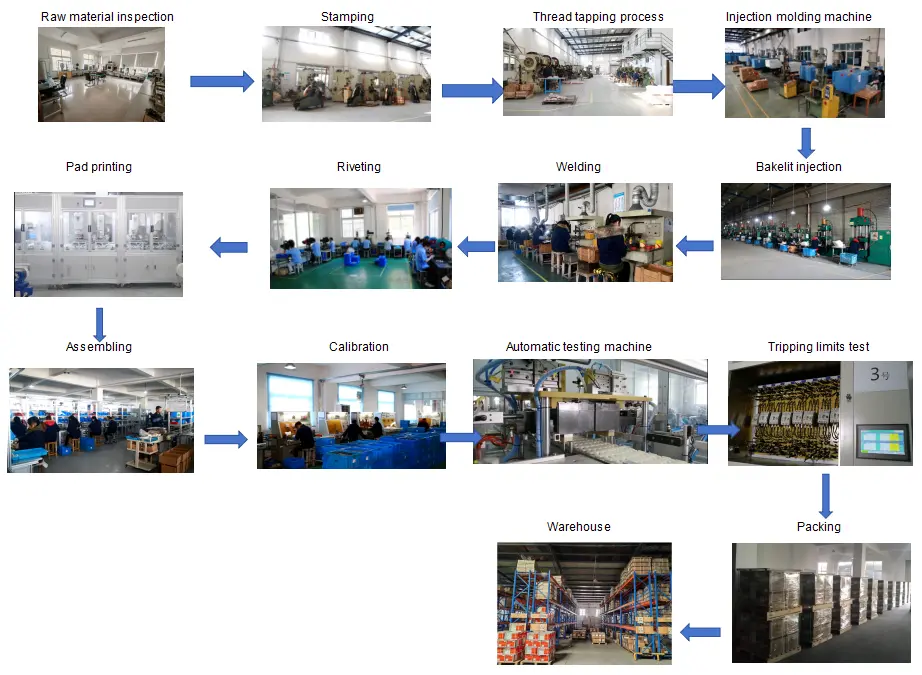

Порядок контроля качества
Проверка сырья → Обработка производства → Сборочная линия → Испытание на характеристики срабатывания → Испытание на повышение температуры → Испытание на короткое замыкание → Испытание на старение → Проверка внешнего вида и размеров → Упаковка → Окончательная проверка перед отправкой

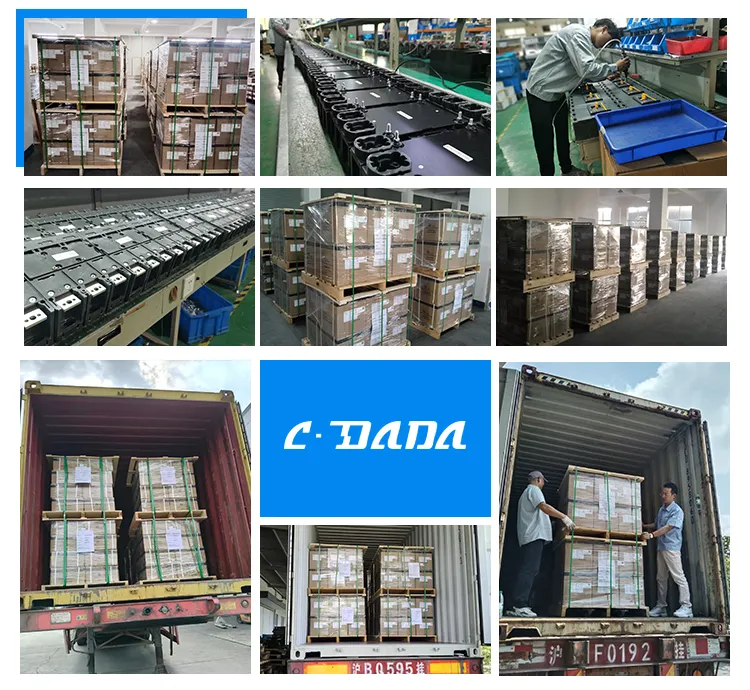

Упаковка и доставка
★ Стандартная экспортная коробка + деревянный поддон для безопасной транспортировки.
★ Этикетка: модель, ток, полюс, количество, сертификат.
★ Подходит для морской, воздушной и наземной логистики.
Сертификаты
IEC60947-2, GB14048.2, CE, CB, ROHS и другие международные сертификаты.

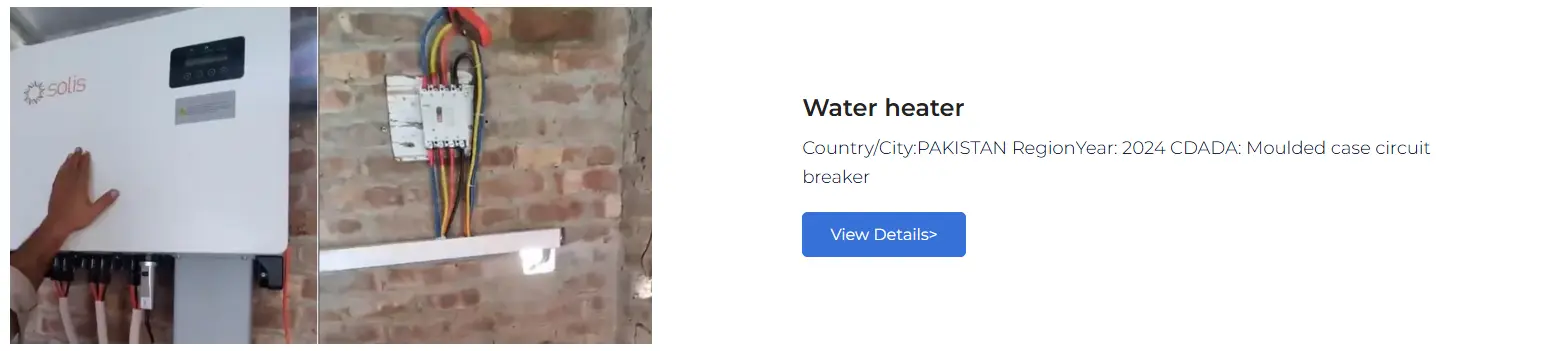

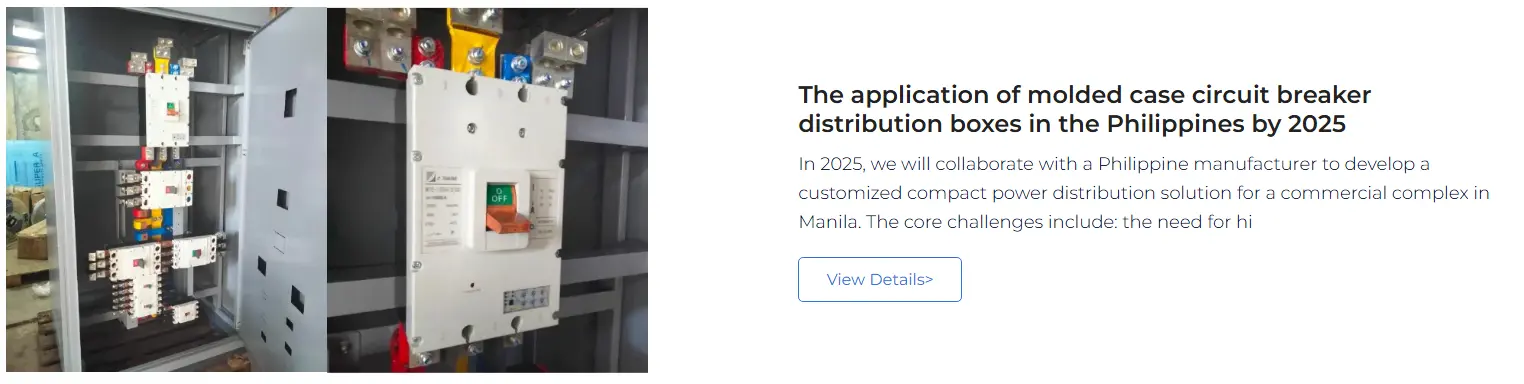

Кейсы сотрудничества с клиентами
MCCB серии CDADA DAM2 поставляются клиентам по всему миру, включая интеграторов систем распределения электроэнергии, производителей промышленного оборудования, заводов по производству распределительных устройств, строительных подрядчиков и OEM-брендов в Европе, Юго-Восточной Азии, на Ближнем Востоке, в Африке и Южной Америке. Мы обеспечиваем стабильные оптовые поставки и индивидуальные решения для долгосрочных партнеров.
