В этом руководстве объясняется, как работает миниатюрный автоматический выключатель переменного тока на 6 кА, что на самом деле означает номинал 6 кА, как кривые срабатывания B, C и D влияют на производительность, а также как выбрать соответствующий номинальный ток и конфигурацию полюсов. Он также определяет распространенные ошибки при покупке и предоставляет практический контрольный список для инженеров, подрядчиков и покупателей, оценивающих решения MCB от таких производителей, какШанхайская компания DaDa Electric Co., Ltd.
Оглавление
- Что такое миниатюрный автоматический выключатель переменного тока на 6 кА?
- Почему отключающая способность 6 кА имеет значение?
- Как миниатюрный автоматический выключатель переменного тока защищает цепь?
- Какие технические параметры следует проверять покупателям?
- Как кривые срабатывания B, C и D влияют на выбор?
- Где обычно используются миниатюрные автоматические выключатели переменного тока на 6 кА?
- Какие проблемы может помочь предотвратить правильный MCB?
- Как покупатели могут выбрать подходящий автоматический выключатель на 6 кА?
- Распространенные ошибки выбора, которых следует избегать
- Зачем работать с опытным производителем автоматических выключателей?
- Часто задаваемые вопросы
- Свяжитесь с Шанхайской компанией DaDa Electric Co., Ltd.

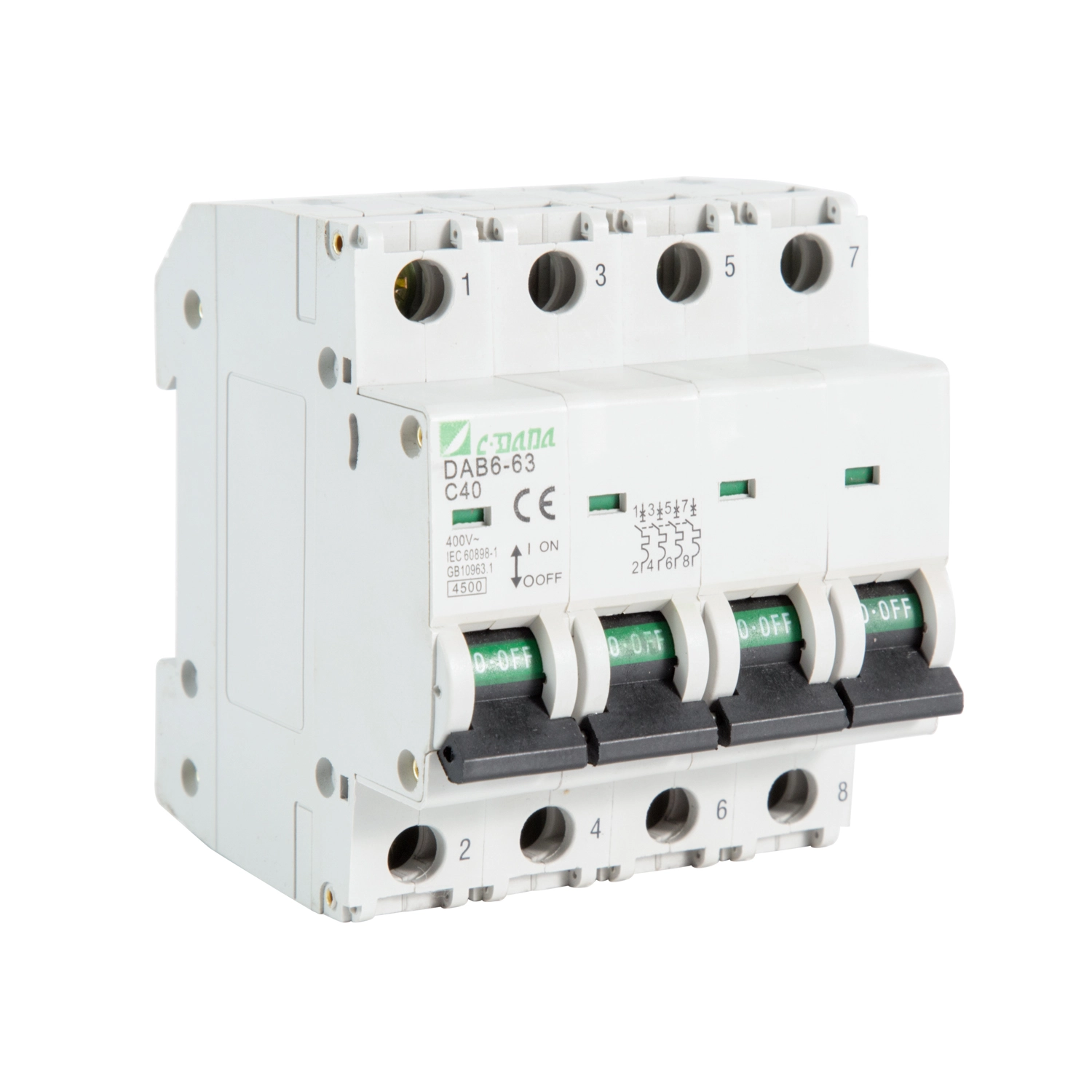

Что такое миниатюрный автоматический выключатель переменного тока на 6 кА?
Миниатюрный автоматический выключатель, обычно называемый MCB, представляет собой защитное коммутационное устройство, предназначенное для автоматического отключения электрической цепи при возникновении аномальных условий тока. В отличие от традиционного предохранителя, автоматический выключатель обычно можно сбросить после устранения неисправности, что делает его удобным для повторной эксплуатации и технического обслуживания.
Термин6кАотносится к номинальной отключающей способности выключателя при коротком замыкании в применимых условиях испытаний. Проще говоря, автоматический выключатель на 6 кА предназначен для безопасного отключения предполагаемого тока короткого замыкания силой до 6000 ампер при соблюдении указанных требований.
Для продуктов, соответствующих стандарту IEC/EN 60898-1, обычно указываются такие параметры, как номинальный ток, номинальное напряжение, частота, отключающая способность и характеристики мгновенного отключения. Коммерческие серии автоматических выключателей могут иметь номинальный ток 6 кА при различных номинальных токах и конфигурациях полюсов.
6 кА не является нормальным рабочим током выключателя. Например, автоматический выключатель на 16 А предназначен для выдерживания номинального тока при определенных условиях, а значение на 6 кА описывает его способность к отключению при коротком замыкании. Эти две спецификации отвечают на совершенно разные инженерные вопросы.
Почему отключающая способность 6 кА имеет значение?
Короткие замыкания могут создавать очень большие токи за очень короткий период времени. Если защитное устройство не может безопасно прервать ток повреждения, имеющийся в точке его установки, последствия могут включать серьезное повреждение контактов, чрезмерное нагревание, отказ оборудования или опасную электрическую дугу.
Следовательно, отключающую способность не следует выбирать только потому, что 6 кА является общедоступной характеристикой. Предполагаемый ток короткого замыкания в точке установки должен быть оценен, и выбранный автоматический выключатель должен иметь достаточную отключающую способность для этой системы.
| Параметр | Что это значит | Почему это важно |
|---|---|---|
| 6кА | Номинальная отключающая способность при коротком замыкании | Определяет, может ли автоматический выключатель безопасно отключить указанный уровень тока повреждения. |
| Номинальный ток (В) | Нормальный номинальный ток MCB | Должен соответствовать пропускной способности проводника и ожидаемой нагрузке. |
| Номинальное напряжение (Ue) | Рабочее напряжение для применения | Должен быть совместим с электрической системой. |
| Кривая поездки | Определяет мгновенный диапазон магнитного отключения. | Помогает предотвратить нежелательные отключения, сохраняя при этом защиту от неисправностей. |
| Количество полюсов | Количество переключаемых/защищенных проводников | Должен соответствовать конфигурации схемы |
Спецификации производителя показывают, что автоматические выключатели на 6 кА доступны для различных номиналов тока и конфигураций напряжения, включая распространенные распределительные системы переменного тока 230 В и 400 В.
Как миниатюрный автоматический выключатель переменного тока защищает цепь?
Типичный автоматический выключатель сочетает в себе механизмы тепловой и магнитной защиты. Эти две функции решают различные электрические проблемы.
- Тепловая защита:Длительная перегрузка нагревает биметаллический элемент. Когда температура достигает порога срабатывания, механизм срабатывает и размыкает цепь.
- Магнитная защита:Высокий ток короткого замыкания создает сильный магнитный эффект, который активирует механизм мгновенного отключения, быстро разъединяя цепь.
- Ручное переключение:Обычно автоматический выключатель можно включить вручную для изоляции цепи во время работ по техническому обслуживанию или установке.
Эта комбинация делает MCB подходящим для цепей, в которых необходимо устранять как длительные перегрузки, так и внезапные короткие замыкания. Современные продукты MCB обычно сочетают в себе тепловые и магнитные расцепители и могут иметь характеристики B, C или D в зависимости от предполагаемой нагрузки.
Какие технические параметры следует проверять покупателям?
Покупатели часто ориентируются на текущий рейтинг и цену, упуская из виду другие параметры. Для достоверной спецификации проекта необходимо проверить вместе следующие характеристики.
| Спецификация | Типичное рассмотрение | Контрольно-пропускной пункт покупателя |
|---|---|---|
| Разрывная способность | 6кА | Убедитесь, что он соответствует предполагаемому току повреждения. |
| Номинальный ток | Зависит от приложения | Согласование с нагрузкой и пропускной способностью проводника |
| Номинальное напряжение | Общие распределительные напряжения переменного тока | Соответствуйте напряжению системы |
| Частота | Обычно указывается 50/60 Гц | Подтвердите совместимость с местной сетью |
| Характеристика отключения | Б/С/Д | Сопоставьте кривую с характеристиками броска нагрузки |
| Конфигурация полюсов | 1П, 1П+Н, 2П, 3П, 4П в зависимости от продукта | Согласуйте расположение проводки |
| Монтаж | DIN-рейка обычная | Подтвердить совместимость с распределительным щитом |
| Стандарты | IEC/EN 60898-1 или другой применимый стандарт. | При необходимости запросите техническую документацию и сертификацию. |
В документации к продукции признанных производителей эти параметры обычно приводятся вместе, а не рассматривается отключающая способность как изолированная спецификация.
Как кривые срабатывания B, C и D влияют на выбор?
Кривая отключения является одним из наиболее важных решений при выборе автоматического выключателя. Буква описывает приблизительный диапазон действия магнитного расцепителя мгновенного действия относительно номинального тока выключателя.
| Изгиб | Типичный диапазон магнитного срабатывания | Типичное применение |
|---|---|---|
| B | 3–5 × В | Малые пусковые нагрузки, освещение, резистивные цепи |
| C | 5–10 × В | Универсальные и умеренно индуктивные нагрузки |
| D | 10–20 × В | Более высокие пусковые нагрузки, такие как некоторые двигатели и трансформаторы. |
Эти диапазоны обычно связаны с характеристиками автоматического выключателя IEC 60898-1.
Например, если двигатель вырабатывает временный пусковой ток, в несколько раз превышающий его нормальный рабочий ток, высокочувствительная кривая может неоправданно сработать во время запуска. Устройство с C-образной или D-образной характеристикой может оказаться более подходящим, в зависимости от оборудования и конструкции всей схемы.
Где обычно используются миниатюрные автоматические выключатели переменного тока на 6 кА?
Миниатюрный автоматический выключатель переменного тока на 6 кА может подойти для многих низковольтных приложений, когда фактический уровень неисправности, напряжение, ток и требования к установке соответствуют техническим характеристикам устройства.
- Жилое распределение:цепи освещения, розетки, бытовая техника и ответвленные цепи.
- Коммерческие здания:офисные распределительные щиты, системы освещения, торговые помещения и цепи малого оборудования.
- Промышленные панели управления:вспомогательные цепи, оборудование управления, небольшие двигатели и другие подходящие низковольтные нагрузки.
- Строительные услуги:Вспомогательные цепи, связанные с системой отопления, вентиляции и кондиционирования воздуха, насосы, освещение и общее распределение электроэнергии, если технические характеристики соответствуют требованиям.
- Электрические распределительные шкафы:защита ответвлений и модульные распределительные системы.
Фактическое применение всегда следует сверять с документацией производителя и требованиями установки. Никогда не следует считать, что номинал 6 кА подходит для любой электрической среды.
Какие проблемы может помочь предотвратить правильный MCB?
Одна из самых больших проблем при покупке заключается не просто в том, работает ли гидромолот, а в том, стабильно ли он работает в тех условиях, для которых он был выбран.
1. Постоянная перегрузка
Цепь, в которой слишком долго протекает чрезмерный ток, может вызвать нагрев проводника и преждевременный выход из строя оборудования. Тепловой расцепитель предназначен для реагирования на длительные перегрузки.
2. Повреждение от короткого замыкания
Подходящая отключающая способность позволяет автоматическому выключателю прерывать чрезмерный ток повреждения, не превышая указанную отключающую способность устройства.
3. Нежелательное отключение
Неподходящая кривая отключения может привести к ненужным перерывам при запуске оборудования. Согласование характеристик B, C или D с нагрузкой помогает решить эту проблему.
4. Сложное обслуживание
Модульный автоматический выключатель может обеспечить удобную изоляцию вручную, помогая электрикам идентифицировать отдельные цепи и работать с ними без необходимости отключения всей распределительной системы.
5. Неопределенность закупок
В проектах B2B неполные технические спецификации могут привести к неправильной продукции, задержке утверждения или затратам на замену. Четкая техническая информация о продукте и определенные технические параметры снижают эти риски.
Как покупатели могут выбрать подходящий автоматический выключатель на 6 кА?
Практический процесс отбора можно разделить на несколько этапов. Это помогает инженерам и отделам закупок не выбирать продукт исключительно по названию каталога.
-
Определите напряжение системы.
Подтвердите номинальное переменное напряжение и тип приложения: однофазное или трехфазное. -
Рассчитайте или подтвердите расчетный ток.
Номинальный ток автоматического выключателя должен быть согласован с ожидаемой нагрузкой цепи и допустимым током проводника. -
Определите предполагаемый ток короткого замыкания.
Проверьте доступный ток повреждения в точке установки и убедитесь, что выбранная отключающая способность 6 кА достаточна. -
Оцените бросок нагрузки.
Определите, есть ли в цепи двигатели, трансформаторы, емкостное оборудование, импульсные источники питания или другие нагрузки, которые производят значительный пусковой ток. -
Выберите подходящую кривую отключения.
Выбирайте B, C или D в зависимости от фактических требований к нагрузке и защите, а не просто выбирая наиболее распространенный вариант. -
Выберите конфигурацию полюса.
Подтвердите, требуется ли для проекта 1P, 1P+N, 2P, 3P, 3P+N или другая конфигурация, поддерживаемая серией продуктов. -
Проверка стандартов и документации.
Запросите применимую техническую документацию, информацию об испытаниях, сертификаты, габаритные чертежи и инструкции по установке. -
Проверьте совместимость панели.
Проверьте размеры DIN-рейки, расположение клемм, диапазон проводников, аксессуары и доступное пространство для установки.
- □ Номинальное напряжение подтверждено
- □ Номинальный ток подтвержден
- □ Отключающая способность 6 кА проверена.
- □ Кривая B/C/D выбирается в зависимости от нагрузки
- □ Конфигурация полюсов подтверждена
- □ Применимый стандарт подтвержден.
- □ Размеры и монтаж на DIN-рейку проверены.
- □ Требуется документация по сертификации и испытаниям.
- □ Анализ операционной среды
- □ Рассмотрена координация с защитой выше и ниже по течению.
Распространенные ошибки выбора, которых следует избегать
Даже если основные характеристики кажутся правильными, некоторые ошибки могут создать проблемы после установки.
| Ошибка | Потенциальная проблема | Лучшая практика |
|---|---|---|
| Выбор только по силе тока | Другие критические параметры могут не совпадать. | Совместная оценка напряжения, кривой, отключающей способности, полюсов и стандартов |
| Предполагая, что каждый выключатель на 6 кА взаимозаменяем. | Различные продукты могут иметь разные размеры и характеристики производительности. | Сравните полные таблицы данных |
| Использование неправильной кривой отключения | Нежелательное отключение или несоответствующая применимость | Оцените фактический бросок нагрузки |
| Игнорирование предполагаемого тока повреждения | Отключающая способность может быть недостаточной | Проверьте уровень неисправности в месте установки. |
| Наблюдение за координацией дирижера | Защита может не соответствовать системе проводки. | Согласуйте номинал MCB с емкостью проводника |
| Покупка без документации | Утверждение и установка могут оказаться затруднительными. | Запросите технические документы и документы соответствия перед покупкой |
Правильная координация между номинальным током, емкостью проводника, характеристикой отключения и уровнем неисправности имеет решающее значение для надежного выбора автоматического выключателя.
Зачем работать с опытным производителем автоматических выключателей?
Для крупных закупок, OEM-проектов, дистрибьюторских партнерств и производства электрических панелей качество продукта является лишь одним из соображений. Покупателям также необходимы согласованные спецификации, стабильное производство, оперативная техническая связь и документация, подтверждающая утверждение проекта.
Шанхайская компания DaDa Electric Co., Ltd.может рассматриваться в качестве производственного партнера для клиентов, которые ищут миниатюрные автоматические выключатели и сопутствующие продукты низковольтной электрозащиты. Для покупателей B2B наиболее полезная оценка поставщика должна быть сосредоточена на измеримой технической информации, а не только на маркетинговых заявлениях.
- Четкие характеристики и технические параметры продукта
- Определенные диапазоны номинального тока и напряжения
- Доступные варианты отключающей способности
- Информация о кривой срабатывания для различных условий нагрузки
- Чертежи изделия и информация по установке
- Применимая сертификация и документация о соответствии
- Стабильное производство и процедуры контроля качества
- Техническая связь для конкретных требований проекта
- Поддержка OEM/ODM, где это применимо
Для импортеров и дистрибьюторов электротехники эти факторы могут быть особенно важны, когда продукцию необходимо интегрировать в различные системы распределения или продавать на нескольких рынках.
Часто задаваемые вопросы
6 кА относится к номинальной отключающей способности при коротком замыкании в соответствующих условиях испытаний. Он составляет 6000 ампер, и его не следует путать с нормальным номинальным током автоматического выключателя.
Нет. Пригодность зависит от предполагаемого тока короткого замыкания, напряжения системы, номинального тока, характеристики срабатывания, конфигурации полюсов, условий установки и применимых норм. Перед выбором выключателя следует проверить доступный ток повреждения.
Эти два числа описывают разные параметры. 6кА — это номинальная отключающая способность, а 6А — значение номинального тока. Потенциально выключатель может иметь номинальный ток 6 А и отключающую способность 6 кА.
Они определяют различные мгновенные характеристики магнитного срабатывания. Согласно IEC 60898-1, B обычно соответствует примерно 3–5-кратному номинальному току, C примерно в 5–10 раз, а D примерно в 10–20 раз.
Двигатели могут иметь значительный пусковой ток, поэтому характеристики C или D могут подходить в зависимости от двигателя и схемы. При окончательном выборе следует учитывать пусковой ток, ток повреждения, полное сопротивление кабеля и координацию с другими защитными устройствами.
Не автоматически. Если предполагаемый ток короткого замыкания превышает номинальную отключающую способность выключателя, устройство на 6 кА может оказаться неподходящим. Выключатель следует выбирать в соответствии с уровнем неисправности и применимыми требованиями к установке.
Покупателям обычно следует запросить подробные технические характеристики, технические характеристики, габаритные чертежи, инструкции по установке, применимые документы по испытаниям или сертификации, а также соответствующие стандарты на продукцию. Требования конкретного проекта могут потребовать дополнительной документации.
Согласованность производственных партий, отслеживаемость, техническая документация, контроль качества, возможности доставки и послепродажная техническая поддержка могут существенно повлиять на общую стоимость и надежность электротехнического проекта B2B.
